Poêles-radiateurs pour le bain russe

Un sauna individuel sans un bon poêle-poêle perd sa fonction fonctionnelle directe et son hammam se transforme en une salle de lavage et de douche ordinaire. Un poêle-poêle qui chauffe l’air du hammam à 60-80 ° C, accumule en lui-même et les pierres une grande quantité d’énergie thermique, convertissant l’eau en vapeur brûlante – c’est la base, le cœur d’un vrai bain russe. Par conséquent, une variété d’exigences sont imposées au chauffage-chauffage, auxquelles il doit répondre autant que possible: – prendre peu de place; – avoir une capacité de chauffage suffisamment grande; – réchauffez rapidement le hammam; – pour réchauffer le volume d’eau suffisant pour toute la famille (10-15 litres par personne); – conserver la chaleur accumulée pendant une longue période.

Ces exigences contradictoires montrent que le choix d’un poêle pour votre bain doit être pris de manière très responsable. Sa conception, ses paramètres de fonctionnement doivent avant tout être choisis en tenant compte de la taille du hammam. Dans une petite salle de bain familiale avec des dimensions de 2×2 à 3×3 m, des poêles en métal revêtus de briques sont généralement utilisés. L’installation d’un tel four peut se faire sans fondation, mais pour cela, à la place de son emplacement, il est d’abord nécessaire de renforcer le sol avec des planches épaissies ou de créer une fondation colonnaire supplémentaire pour un décalage d’une section plus grande. Pour répartir uniformément la charge du poêle au sol, sa base doit reposer sur une feuille de métal (2-3 mm), sous laquelle un carton d’amiante est posé, ce qui protégera de manière fiable le sol d’un éventuel incendie..

En figue. 1 montre un petit four métallique fermé avec un réservoir d’eau chaude de 60 à 70 litres sur le dessus. Le corps du four de dimensions 600x700x1500 mm est soudé à partir d’une tôle d’acier de 5 mm d’épaisseur. Comme on peut le voir dans la section du poêle, il se compose de trois zones: la partie inférieure est une chambre de combustion avec un ventilateur, celle du milieu est un radiateur avec une fenêtre de 200×250 mm pour la sortie de vapeur et la partie supérieure est un réservoir d’eau qui est chauffé par une cheminée. Le fond du réservoir est soudé en tôle d’acier épaissie pour plus de fiabilité.

Figure. 1. Poêle-poêle en métal avec ballon d’eau chaude: 1 – maçonnerie extérieure; 2 – corps de four; 3 – maçonnerie intérieure; 4 – pinces à fils; 5 – réservoir d’eau chaude; 6 – cheminée; 7 – pierres; 8 – trappe pour sortie de vapeur; 9 – treillis; 10 – barre de support; 11 – porte du foyer; 12 – porte du ventilateur; 13 – feuille de support métallique

Ce poêle est assez gourmand en chaleur, car ses parties intérieure et extérieure sont recouvertes de briques rouges. Il est strictement interdit d’utiliser de la brique silico-calcaire blanche pour les revêtements intérieurs et extérieurs. Il est conseillé d’utiliser des briques réfractaires pour le revêtement intérieur. La cavité intérieure du four est tapissée de briques sur le bord de la grille du four au fond du réservoir, et de l’extérieur, le four est posé en une demi-brique sur trois côtés, à l’exception de l’avant. La maçonnerie est fixée avec des pinces métalliques spéciales d’un diamètre de 3 mm, qui sont soudées le long des marques sur le corps du four. Dans la zone médiane, les pierres sont posées sur un treillis de barres d’armature d’un diamètre de 28-30 mm, qui repose librement sur des bandes de support solides (canal, rail, etc.). Pour accélérer le chauffage de l’eau dans le réservoir et des pierres sur la grille, le réservoir et la sortie de vapeur sont fermés avec un couvercle et un volet en tôle galvanisée.

Un poêle de cette conception est très pratique pour un bain familial, il est de petite taille et peut être fabriqué sans trop de difficulté. De tels poêles métalliques n’ont pas une capacité thermique très élevée, par conséquent, l’effet thermique nécessaire est obtenu par le fait que le bois de chauffage brûle constamment dans sa chambre de combustion, ce qui assure le maintien du régime thermique requis dans le hammam. Ce sont des poêles à chauffage constant, c’est-à-dire qu’un tel poêle doit être chauffé en continu, tandis que les procédures de bain sont effectuées dans le hammam. Cependant, la capacité thermique d’un four de chauffage continu peut être sensiblement augmentée par un revêtement en brique interne et externe, similaire au four illustré à la Fig. 1. Un petit poêle en métal, en particulier en brique, présente certains avantages qui attirent le propriétaire du bain: il ne nécessite pas de coûts financiers importants, chauffe un hammam d’un volume de 8 à 10 m3 en seulement 1,5 à 2 heures en hiver, chauffe rapidement les pierres jusqu’à 300 -400 ° C et eau à ébullition, il n’y a aucun risque d’intoxication au monoxyde de carbone.

Les poêles à chauffage constant ont un poêle fermé (Fig.1) ou ouvert, lorsque les pierres sont empilées en tas au-dessus de la chambre de combustion et qu’il n’y a pas de plafond ou de toit au-dessus (Fig. 2). Pour un sauna familial, dans lequel plusieurs personnes font de la vapeur le même jour, un radiateur ouvert est préférable, car il réchauffe le hammam beaucoup plus rapidement. Afin de garder le radiateur ouvert chaud à tout moment, couvrez les pierres avec une couverture en tôle galvanisée après chaque lot de vapeur. En figue. 2 montre un poêle avec un chauffage ouvert, dans lequel se trouve également un réservoir de chauffe-eau d’une capacité de 50 à 60 litres. Il n’a qu’un revêtement extérieur en brique et le reste de sa conception est similaire à la première version du four (Fig.1).

Figure. 2. Poêle en métal avec un chauffage ouvert: 1 – maçonnerie; 2 – corps de four; 3 – clips; 4 – couvercle de l’écran du chauffage; 5 – cheminée; 6 – réservoir de chauffe-eau; 7 – pierres; 8 – treillis; 9 – barre de support; 10 – porte du foyer; 11 – porte du ventilateur; 12 – feuille de support

La cheminée dans les fours métalliques est en étain de 1-1,5 mm, le tuyau de dérivation inférieur de 1,5 m de long, installé dans le four, il est souhaitable de le fabriquer à partir d’une conduite d’eau d’un diamètre de 100 à 150 mm. Un raccordement à bride avec un registre est disposé sur ce tuyau de dérivation. Des pierres de haute qualité correctement sélectionnées jouent un rôle important pour le bon fonctionnement du radiateur. Les pavés doivent être choisis lourds, solides, sans fissures. Ils doivent être arrondis, lisses et de différentes tailles (50-150 mm). Les pierres sont posées sur le treillis comme suit: les plus grosses pierres sont posées de manière à ne pas couvrir complètement les fissures du treillis, puis des pierres de taille légèrement plus petite sont posées et les plus petites doivent être en haut. Le poids total des pierres dépend de la taille du hammam; dans un poêle en métal pour un petit bain familial, le poids des pierres est de 80 à 100 kg. Une quantité suffisante de pierres accumule beaucoup d’énergie thermique, tandis que les pierres supérieures doivent être chauffées à 300-350 ° C, puis l’eau éclaboussée sur les pierres se transforme immédiatement en vapeur sèche et chaude. Sur des pierres bien chauffées, l’eau devrait s’évaporer instantanément avec une sorte de crépitement. Les pierres dans de petits fours à chauffage constant sont progressivement recouvertes de suie, elles doivent donc être nettoyées périodiquement: après 3-4 mois. Puis, au fil du temps, les pierres se couvrent de fissures, elles commencent à s’effriter et elles sont remplacées après 2-3 ans.

Pour le petit poêle illustré à la fig. 1, 2, la cheminée est généralement utilisée en amiante-ciment ou en métal. L’auteur propose une option combinée, dans laquelle la partie inférieure de la cheminée est en métal et la partie supérieure est en amiante-ciment.

Figure. 3. Dispositif de cheminée combiné: 1 – poêle de chauffage; 2 – support coulissant; 3 – tuyau métallique; 4 – tuyau d’amiante; 5 – anneau de support; 6 – prise; 7 – pince de serrage; 8 – support rack

Cette conception est plus préférable, car il n’y a pas de contact direct du tuyau en amiante-ciment avec le four et il n’y a pas d’exposition directe à une température très élevée. Ceci élimine le risque de fissuration brutale du tuyau en amiante-ciment et toutes les conséquences désagréables de sa destruction (incendie, blessure, remplacement de tuyau, etc.). La cheminée combinée est moins dangereuse au feu par rapport à une cheminée entièrement métallique et pour sa partie supérieure en amiante-ciment, l’isolation thermique est réalisée dans les lieux de passage à travers le plafond et le toit d’un bain pas aussi laborieux et compliqué que pour un métal..

La cheminée est généralement sortie 0,4-0,6 m au-dessus du faîte du toit de la baignoire. Un capuchon de protection contre les précipitations est installé sur le dessus du tuyau. L’extrémité inférieure aveugle de la cheminée est fermée avec un bouchon d’étain étanche; il est utilisé pour nettoyer le tuyau de la suie et évacuer le condensat. La structure entière de la cheminée combinée est supportée par un support coulissant situé sur sa partie métallique, c’est-à-dire que le tuyau repose librement sur la partie support, se déplaçant avec dilatation thermique.

Pour un bain familial individuel de grandes tailles, l’installation d’un four en brique à action périodique à forte intensité de chaleur est la plus acceptable. Le poêle-poêle en brique massif à action périodique est de deux types: avec un poêle ouvert ou avec un poêle fermé. Le poêle en brique avec un poêle ouvert est un ancien poêle utilisé dans le sauna à fumée russe.

Figure. 4. Poêle en brique avec un poêle ouvert: 1 – corps du poêle; 2 – pierres; 3 – réservoir d’eau; 4 – porte du foyer; 5 – porte soufflante

Dans un tel four, les pierres sont placées en tas au-dessus de la chambre de combustion et la fumée chaude, passant à travers les pierres, les chauffe jusqu’à 400-450 ° C. Dans le même temps, la chaleur du four ne s’envole pas immédiatement à travers la cheminée, mais passe à travers les pierres et chauffe toute la pièce, en particulier sa partie supérieure. Ce four chauffe le hammam très rapidement et après 1,5 à 2 heures, vous pouvez suivre des procédures de bain. Si le poêle a un grand volume de pierres (250-300 kg), plusieurs familles peuvent se relayer dans le bain. Un réservoir d’eau de 60 à 80 litres est installé dans le four devant la cuisinière, qui est fermé avec un couvercle pour réduire l’évaporation. Il est conseillé de chauffer un poêle avec un poêle ouvert avec du bois de chauffage sec de bouleau, de tremble ou de chêne, qui produit peu de suie. Le bitume, le feutre de toiture et le plastique ne doivent pas être jetés dans le four.

Dans un bain russe confortable, on utilise des fours en brique avec un poêle fermé (Fig.5). Ce sont des fours assez gourmands en chaleur, car ils ont une maçonnerie massive et un grand volume de pierres (200-250 kg). Un tel poêle est bon en ce qu’après la fin du four, il accumule une grande quantité de chaleur, ce qui est suffisant pour une utilisation à long terme du bain par une grande famille..

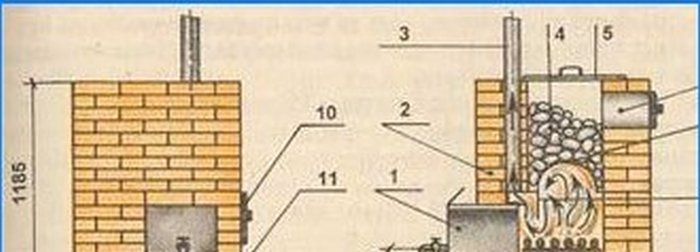

Figure. cinq. Poêle en brique avec un chauffage fermé et placement latéral du réservoir d’eau: 1 – réservoir d’eau chaude; 2 – four; 3 – cheminée; 4 – pierres; 5 – couvercle de chauffage; 6 – trou pour l’approvisionnement en eau; 7 – voûte métallique; 8 – écran; 9 – grille; 10 – porte du foyer; 11 – porte soufflante

La masse de pierres pour un poêle peut être calculée en se basant sur le fait que 1 m3 d’un hammam nécessite 30 à 40 kg de pierres. Ainsi, un petit hammam d’un volume de 8 à 10 m3 nécessite au moins 250 à 300 kg de pierres. Mais il faut souligner que ce calcul ne convient que pour les fours à briques de type batch. La masse de pierres pour les poêles à chauffage constant est beaucoup moins (80-150 kg), car la chaleur des pierres est soutenue par la combustion du bois. Les poêles-appareils de chauffage en brique du type conçu par A. Suzdaltsev, A.F. Filichko et autres, qui sont assez complexes et nécessitent un cuisinier qualifié. Afin de poser de ses propres mains un poêle en brique fiable, à forte intensité de chaleur et en même temps simple avec un poêle fermé, l’auteur propose sa propre version du design, illustrée à la Fig. 5, en utilisant pour le toit du four un morceau de tuyau métallique coupé sur une longueur de 300 à 400 mm et une longueur de 500 mm. Des tôles d’acier de support d’une épaisseur de 5 à 6 mm sont soudées au tuyau coupé sur la longueur. Avec leur aide, un morceau de tuyau est posé dans la maçonnerie du four. Pour l’étanchéité de l’arc, les extrémités du tuyau sont également échaudées avec une feuille de métal avec de la maçonnerie les attenant. Du côté de la cheminée, une feuille de métal est soudée à la voûte tubulaire – un écran qui retarde légèrement la sortie de l’air chaud dans la cheminée. Un réservoir de chauffe-eau de 50x37x25 cm d’une capacité de 40 à 45 litres est intégré dans la paroi latérale du four. Le réservoir est en tôle d’acier de 5 à 10 mm d’épaisseur; le côté adjacent à la chambre de combustion est soudé à partir d’une feuille de 10 mm. À l’intérieur de la paroi latérale de la fournaise, une section métallique de la cheminée est installée (Fig.5), qui est équipée d’un registre rond. La cheminée est fixée dans la maçonnerie avec des pinces métalliques, et en bas elle repose avec son extrémité coupée sur un réservoir métallique. La partie supérieure du four développé par l’auteur est un appareil de chauffage, où sont placées des pierres d’un poids total de 150 à 200 kg. Le poêle est recouvert par le haut d’une couverture en tôle galvanisée. Pour libérer de la vapeur, il est retiré. L’eau est fournie aux pierres par un trou latéral de 200×250 mm. Ce poêle peut être utilisé à la fois périodiquement et en continu, c’est-à-dire qu’il peut être chauffé pendant les procédures de bain. Dans ce cas, le radiateur est rempli d’une plus petite masse de pierres (100-150 kg).

Pour le calcul illustré à la Fig. 5 fours requis:

  • Brique ordinaire – 210 pièces.
  • Argile – 0,1 m3
  • Sable – 0,15 m3
  • Barre d’armature 25-30 mm pour grille – 2,5 m
  • Porte de four 250×210 mm – 1 pièce.
  • Porte soufflante 140×130 mm – 1 pièce.
  • Tuyau métallique 100-150 mm – 1,2 m
  • Tuyau en amiante-ciment 80-130 mm – 2,5 m
  • Tuyau d’eau et de gaz 300-400 mm – 0,5 m
  • Tôle d’acier épaisseur 5-10 mm – 1,0 m2
  • Tôle galvanisée 1 mm – 1,0 m2
  • En figue. 6 montre le poêle-poêle combiné pour les petits hammams développé par l’auteur.

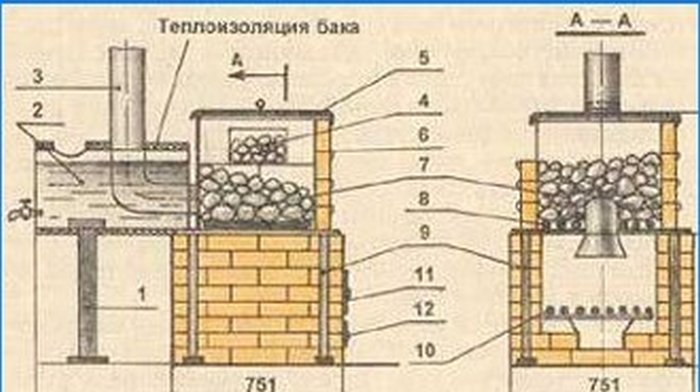

    Figure. 6. Poêle en brique avec un poêle en métal et un emplacement latéral du réservoir d’eau: 1 – support de réservoir; 2 – réservoir d’eau; 3 – cheminée; 4 – trappe pour arroser les pierres; 5 – couvercle de chauffage; 6 – pinces métalliques; 7 – pierres; 8 – gril de chauffage; 9 – représente le piédestal du poêle; 10 – grille; 11 – porte du foyer; 12 – porte soufflante

    Le poêle compact est fait de briques, le corps du poêle est soudé en tôle d’acier de 8 à 10 mm. Le radiateur repose sur un piédestal et des poteaux constitués de pièces d’angle 50×50. Les grilles du radiateur et du poêle sont en acier de renforcement de 24 mm. Le corps du poêle mesurant 530x510x500 mm est garni de briques sur le bord, fixées avec des pinces métalliques. Ce poêle dispose d’un réservoir latéral d’une capacité de 50 litres, dans lequel l’eau est chauffée par une cheminée métallique. Le réservoir est constitué d’un tube métallique de 400 mm et est supporté par un support coulissant. Les pierres sont chauffées à la fois par la cheminée et par les courants ascendants d’air chaud. Le corps du poêle a une trappe à travers laquelle de l’eau est projetée pour obtenir de la vapeur, après avoir enlevé le couvercle du dessus du poêle. Pour un chauffage plus fort des pierres, la trappe est également fermée avec un couvercle. Ce poêle peut fonctionner aussi bien en mode chauffage constant (hiver) qu’en mode chauffage périodique (été), ce qui est très pratique pour une famille avec un petit sauna individuel.
