Façade ventilée en profilés métalliques: technique d’installation cohérente

Points d’article

• Quels sont les avantages d’un profilé métallique pour le revêtement de façade
• Travaux d’installation pour l’agencement des façades. Où commencer
• Commande et découpe d’un profilé métallique. Travail préparatoire
• Installation d’isolation vapeur et thermique. Fonctionnalités:
• Description de la technologie d’installation d’une façade ventilée

Dans cet article, nous examinerons les avantages et les inconvénients d’une façade ventilée en profilés métalliques, et examinerons également en détail le processus d’installation de la façade.

L’utilisation de façades ventilées pour la décoration extérieure est conditionnée par trois facteurs:

• la façade ventilée est incluse dans le projet;
• la préservation et la poursuite de l’exploitation du bâtiment précédemment construit avec un minimum de réparations majeures;
• décoration architecturale extérieure d’un bâtiment construit sans l’utilisation de matériaux de parement extérieur (façade).

Les façades ventilées sont activement utilisées dans la construction industrielle et civile. L’utilisation de cette technologie assure une ventilation constante des murs extérieurs (en raison de la circulation de l’air) situés sous la couche extérieure, ce qui protège à coup sûr la façade de l’accumulation d’humidité excessive et empêche le développement de divers micro-organismes, en fait, protège complètement les bâtiments des effets agressifs de l’environnement extérieur.

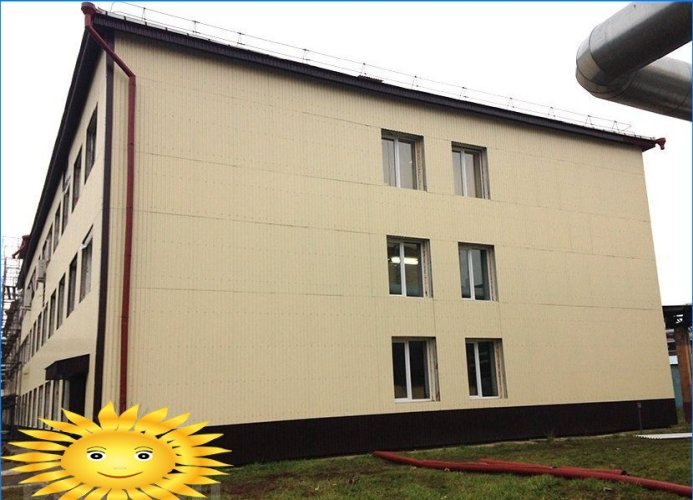

Ces façades sont constituées de divers matériaux de finition, mais dans cet article, nous considérerons le dispositif d’une façade ventilée isolée en profilé métallique.

Quels sont les avantages d’un profilé métallique pour le revêtement de façade

1. Le profilé métallique moderne, qui est utilisé dans le revêtement du bâtiment, est en acier galvanisé de haute qualité avec un revêtement polymère externe, qui protège en outre les feuilles de profilé et améliore l’aspect général de la façade.
2. En raison des caractéristiques structurelles, ces façades, si nécessaire, sont très faciles à réparer avec un minimum de main-d’œuvre (nous ne parlons pas de bâtiments et de structures à plusieurs étages). L’installation d’une façade ventilée à partir d’un profilé métallique peut être réalisée à tout moment de l’année, ce qui est important.
3. En raison du caractère unique de la feuille profilée en tant que matériau de construction et des diverses technologies de montage du sous-système, il est possible d’utiliser des solutions de conception de toute complexité. De plus, les façades de ventilation peuvent être utilisées dans des régions sismiquement instables – selon les tests, elles sont capables de résister à des tremblements de terre jusqu’à 9 points.
4. Les façades ventilées confèrent au bâtiment des propriétés d’isolation phonique supplémentaires.
5. La durée de vie des façades de ventilation est d’au moins 50 ans.
6. Les façades ventilées en tôle profilée, en raison de leur faible poids et de leurs caractéristiques de conception qui répartissent uniformément le poids, ont une charge insignifiante sur les murs du bâtiment.
7. Eh bien, le dernier avantage, mais non moins important, est la zone de stockage minimale pour les matériaux de construction.

Travaux d’installation pour l’agencement des façades. Où commencer

Avant de commencer les travaux d’installation du sous-système sur lequel la façade ventilée sera fixée, il est nécessaire de procéder à un petit examen du bâtiment. Il est réalisé par inspection visuelle de la surface des murs de l’intérieur et de l’extérieur à la recherche de fissures et de copeaux. S’ils sont trouvés, les défauts doivent être réparés. Les fissures et copeaux peu profonds sont simplement enduits de mortier de ciment (grade de mortier non inférieur à M100) ou de mélanges secs prêts à l’emploi. Lors de l’utilisation de mélanges secs pour des travaux de réparation, il est nécessaire de respecter les proportions de leur préparation et la technologie d’application, c’est-à-dire que si le mélange est destiné à des travaux intérieurs, il doit être utilisé à l’intérieur du bâtiment..

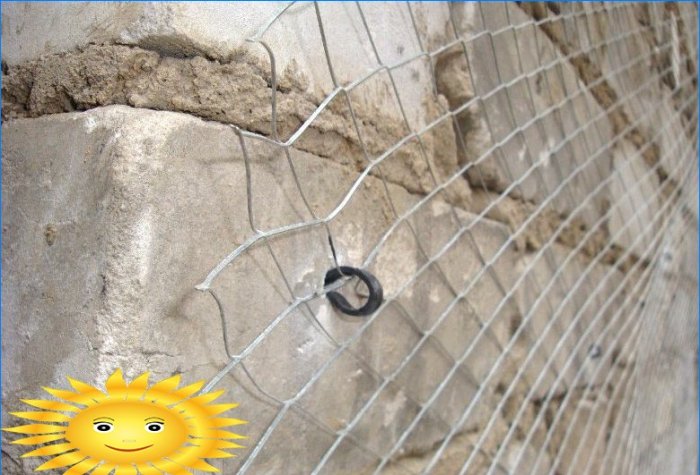

Lors de l’application de mortier de plâtre d’une épaisseur de plus de 1 cm, il est recommandé de remplir la surface nettoyée avec un treillis métallique, par exemple, CPVS avec une taille de cellule de 20×20 mm. Vous pouvez le fixer à l’aide de chevilles ordinaires, qui sont librement enfoncées avec un marteau dans le cas de travaux sur des murs en briques. Si le mur est en béton, un pistolet de montage ou un pré-perçage est utilisé.

En présence de fissures traversantes, si nécessaire, elles sont ancrées avec des boulons d’ancrage en les forant à la profondeur requise – cela est fait afin d’éviter une expansion supplémentaire de la fissure. De plus, la fissure doit être remplie avec un mortier de réparation spécial sur toute sa profondeur, avec un nettoyage préalable et l’élimination des morceaux qui tombent.

Commande et découpe d’un profilé métallique. Travail préparatoire

Avant de commencer les travaux de construction, il est impératif de calculer le matériau. Lors de la commande d’un profilé métallique dans une entreprise plus ou moins sérieuse, vous pouvez commander sa découpe – c’est-à-dire que le matériau sera coupé avec une guillotine en production, ce qui minimise l’utilisation de disques de coupe directement sur le chantier. Le fait est que si vous coupez une feuille profilée avec une meuleuse, ses propriétés de protection sont violées (en raison du fait que le métal est surchauffé) sur le site de coupe – cet endroit devra alors être en outre teinté avec de la peinture.

Avant de procéder à des travaux d’installation d’une façade ventilée, il est nécessaire de faire des marquages. Le balisage peut être effectué de haut en bas et de bas en haut. L’essentiel est de calculer la jupe inférieure de la façade de ventilation de manière à ce qu’il y ait un espace par rapport à la zone aveugle ou un niveau zéro d’au moins 5 cm – pour l’entrée d’air.

Il est impossible de recouvrir la jupe inférieure de terre ou de couler du béton, sinon la façade ventilée ne fonctionnera pas en raison du manque d’admission d’air. Idéal – si le marquage sera effectué à l’aide d’un niveau laser ou d’un niveau optique conventionnel.

Une fois le marquage terminé, nous commençons l’installation du pare-vapeur, par exemple en utilisant le film polymère Izospan V. Ce film sert à protéger les éléments structurels du bâtiment. « Izospan V » a une structure à deux couches – un côté est rugueux, l’autre avec une surface lisse. Le côté lisse du matériau de construction laisse passer la condensation, tandis que le côté rugueux la maintient sur sa surface pour lui permettre de s’évaporer. Des instructions détaillées pour l’installation du matériau de construction peuvent être trouvées sur son emballage ou insérées sous forme papier à l’intérieur.

Installation d’isolation vapeur et thermique. Fonctionnalités:

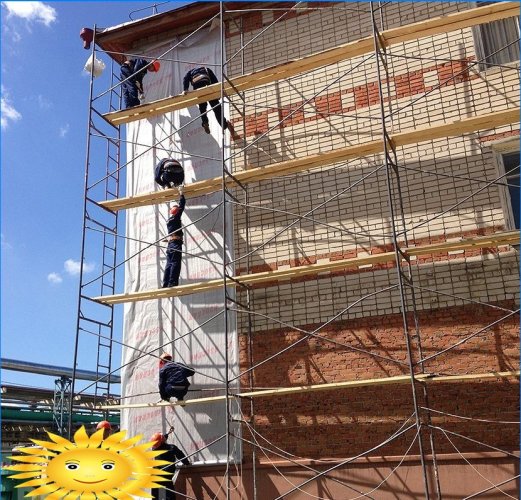

Izospan V est monté de haut en bas, verticalement. Puisqu’il s’agit d’un matériau en rouleau, l’installation est assez simple. Les feuilles du rouleau doivent se chevaucher, se chevaucher d’environ 5 cm, avec une fixation ultérieure les unes aux autres.

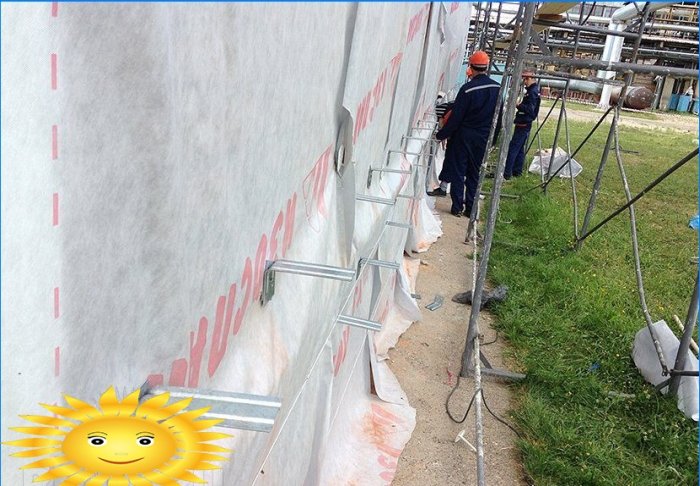

Vous pouvez utiliser une agrafeuse ordinaire ou du ruban adhésif de montage pour fixer les bandes de matériau. Ceci est fait pour qu’Izospan V recouvre le mur avec un seul tapis et sert également de protection contre le vent. Le film est fixé directement au mur à l’aide de chevilles-clous en plastique ou d’un support de support pour le montage du sous-système.

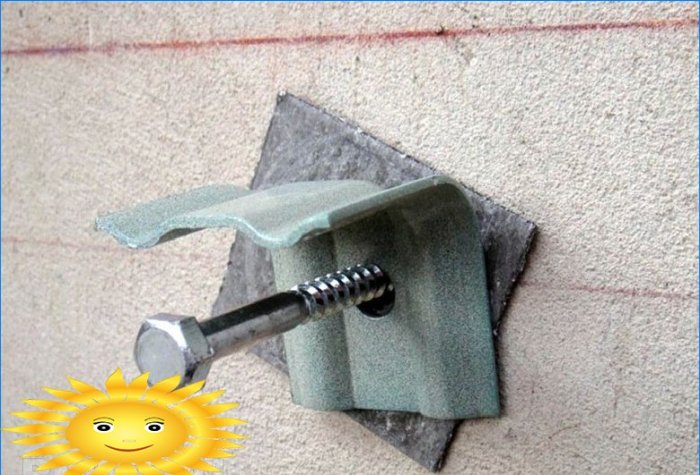

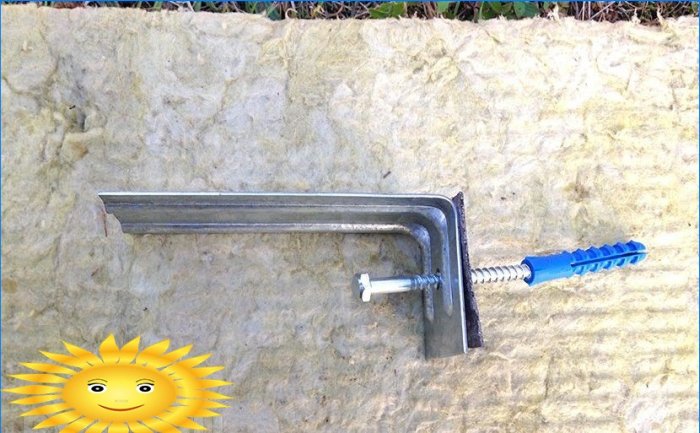

Le support pour le montage du système de suspension est un profil en forme de L avec différentes tailles d’étagères, sur lesquelles se trouvent des raidisseurs.

Il est fixé au mur avec une cheville d’ancrage, strictement horizontalement. Le respect des règles de montage du support garantit une répartition uniforme de la charge sur toute la zone du système de suspension, sur laquelle la façade ventilée sera montée.

Le pas du support d’ancrage est calculé en fonction de la superficie du bâtiment et de la charge portante. Habituellement, les revendeurs de fabricants de matériel informatique disposent de toutes les informations nécessaires, mais s’il y a un projet, l’étape d’installation des supports est indiquée sans faute.

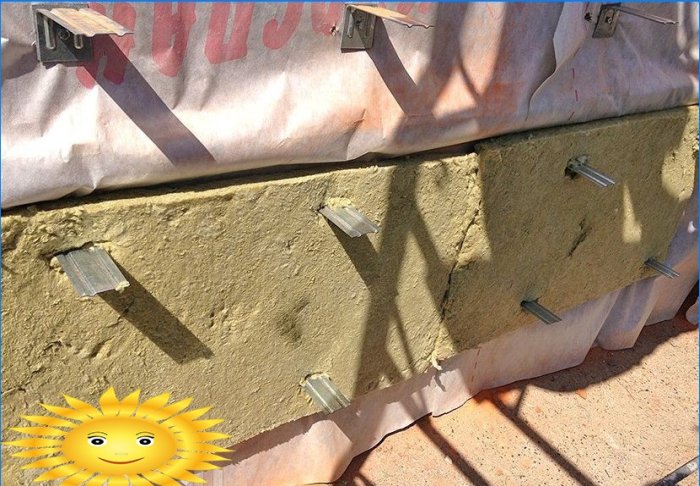

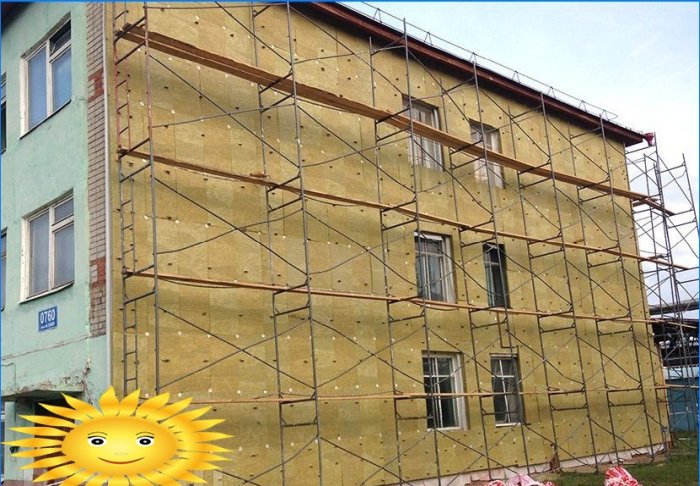

À la fin de l’installation des supports, les plaques minérales sont installées. Minplate sert d’isolation thermique et phonique du bâtiment. L’installation est effectuée de la manière suivante – la dalle minérale est pré-percée avec un support de support, donc suspendue strictement horizontalement – bout à bout feuille à feuille.

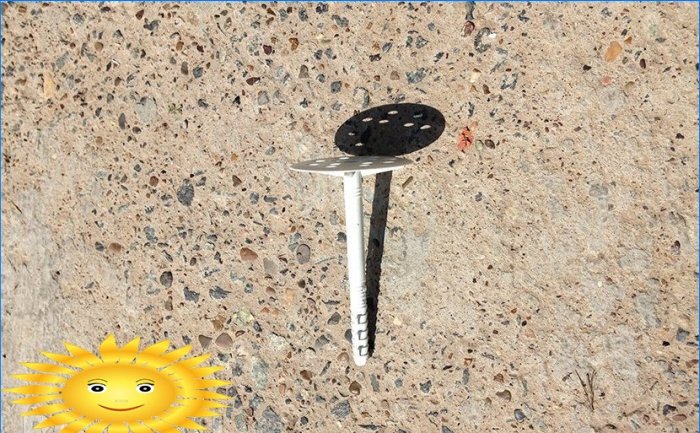

Si le pas du support ne suffit pas pour y fixer les plaques, la fixation se fait avec des clous en plastique. Il est important de faire attention au fait qu’une telle fixation est préliminaire (pour accélérer la production de travail). La fixation principale au mur est réalisée avec des clous en plastique à raison de 3 à 5 pièces par m² zone.

Lors de l’installation de dalles minérales, elles ne doivent pas être coincées et les espaces d’une largeur supérieure à 3–5 mm. Si le projet prévoit deux couches de dalles minérales, chaque couche est fixée séparément avec des clous à cheville. Pour une installation à deux couches, les dalles minérales doivent être positionnées de sorte que les joints de la première couche chevauchent la dalle minérale de la deuxième couche..

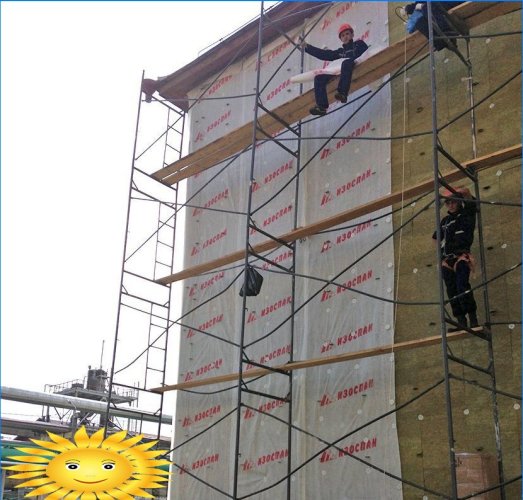

Une fois l’isolation du bâtiment terminée, la deuxième couche de film polymère est installée – il s’agit de l’imperméabilisation. Pour cela, vous pouvez appliquer « Izospan A ». En raison de la structure unique à deux couches, ce film protège non seulement l’isolant de l’humidité extérieure, mais élimine également la condensation du matériau humide. L’installation de «Izospan A» est réalisée selon la même technologie que celle décrite précédemment lors de l’installation de «Izospan B».

Description de la technologie d’installation d’une façade ventilée

Après avoir terminé les travaux sur l’isolation du bâtiment et sa vapeur et son imperméabilisation, nous procédons à l’installation du système de suspension sur lequel le profilé métallique sera monté.

Tout d’abord, les supports de palier sont vérifiés – il est important qu’ils soient dans le même plan sur toute la surface du mur. Habituellement, à cette fin, un fil de nylon ou une ligne de pêche épaisse est utilisé, qui est fixé aux coins des murs sur des supports pré-mesurés. Les étagères dépassant de l’avion sont sciées avec une meuleuse.

Ensuite, procédez à l’installation des guides en forme de L (ils peuvent être situés à la fois verticalement et horizontalement). Les guides en forme de L sont en métal galvanisé, qui peut être en outre peint pour protéger.

Les guides sont insérés dans des rainures spéciales sur les étagères des supports de palier. Les rails sont fixés aux supports à l’aide de rivets ou de vis métal sur métal. Au niveau des joints des guides, il est nécessaire de laisser un joint de dilatation de 10 mm, c’est-à-dire que les guides ne doivent pas être étroitement liés les uns aux autres.

Après avoir installé les guides, procédez à l’installation des feuilles de profil. Les feuilles sont fixées au sous-système avec des vis métal sur métal. Les vis autotaraudeuses sont sélectionnées avec une tête de la couleur de la façade et doivent avoir une rondelle avec un joint qui ne permettra pas la pénétration humidité à l’intérieur.

Après l’achèvement des travaux sur le dispositif de la façade ventilée, si nécessaire, des pentes sont installées sur les fenêtres de l’extérieur du bâtiment.

L’entretien d’une façade ventilée en profilés métalliques est minime:

1. Grâce au revêtement polymère antistatique, pratiquement aucune poussière ne s’y dépose.
2. Lorsque les feuilles sont coincées, elles sont très faciles à remplacer.
3. Les rayures peuvent être peintes avec de la peinture assortie.
