Construction d’un hangar à partir de structures métalliques – points clés

Points d’article



Nous vous proposons de vous familiariser avec les instructions qui vous permettront de construire un hangar, en répartissant de manière optimale l’argent et le temps. Nous vous parlerons de la conception des fermes utilisées, des principales étapes de construction, des matériaux, de la technologie de construction et des principes généraux de création de telles structures..

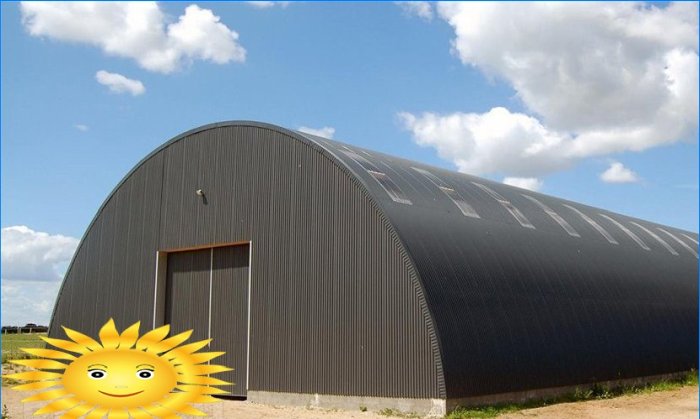

Construction d'un hangar à partir de structures métalliques

Sur quelle base construire un hangar

Même si le hangar couvre une surface importante, il reste une structure légère et n’exerce pas de pression significative sur le sol. Mais en raison des particularités de la configuration, non seulement des charges verticales, mais également latérales agissent sur la fondation, en particulier si la structure a un dispositif en arc.

À partir de la neige accumulée sur le toit, la charge augmente de 2 à 2,5 fois, raison pour laquelle les bases des arches semblent «s’écarter». Si un MZLF ordinaire est coulé sous le hangar, ce qui est tout à fait acceptable selon les normes de charge, il sera tordu vers l’extérieur. Cela entraîne non seulement une mobilité accrue du bâtiment, mais au fil du temps conduit à la destruction du béton armé.

Il existe deux façons de compenser de telles charges:

  1. Piliers de coulée (pieux) d’une profondeur de 1,7 à 2,2 m et d’une épaisseur de 25 à 35 cm à la base de chaque arc et d’un faisceau de sommets avec un grillage.
  2. Un paquet de bandes adhésives à travers le hangar avec un pas de 3,5 à 5 mètres.

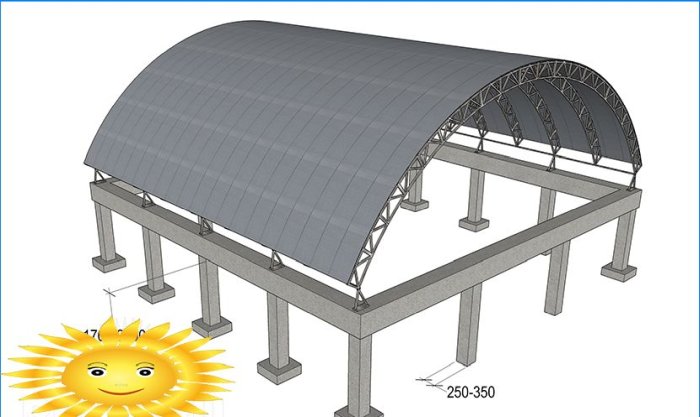

Fondation de grillage pour un hangar

La méthode optimale est déterminée à partir de considérations de consommation de matériaux, ici la largeur du hangar est d’une importance capitale. Selon les dimensions de la section du hangar dans la partie inférieure, déterminez ce qui sera utilisé de plus pour le coulage: des piliers ou plusieurs ceintures blindées.

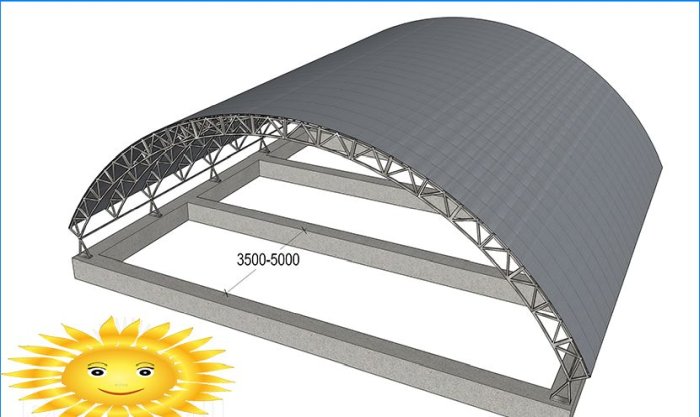

Fondation avec ceintures blindées pour le hangar

Cependant, la tâche n’est pas particulièrement aiguë si le hangar est installé sur une dalle monolithique servant de plancher aux véhicules lourds. Dans ce cas, les nervures sont placées le long des lignes d’installation des fermes cintrées, le sol est en outre renforcé avec des nervures longitudinales tous les 1,5 à 2,5 mètres.

Dans tous les cas, la fondation doit former une boucle fermée autour du périmètre, empêchant l’écoulement de l’eau des précipitations à l’intérieur. Ceci est important même si le sol est lâche. Lors du remplissage des piliers, il est impératif d’assurer la ligature avec le renfort du grillage, et le dispositif de ce dernier doit être accompagné de la pose d’ancrages dépassant de 20-25 cm pour la fixation des fermes.

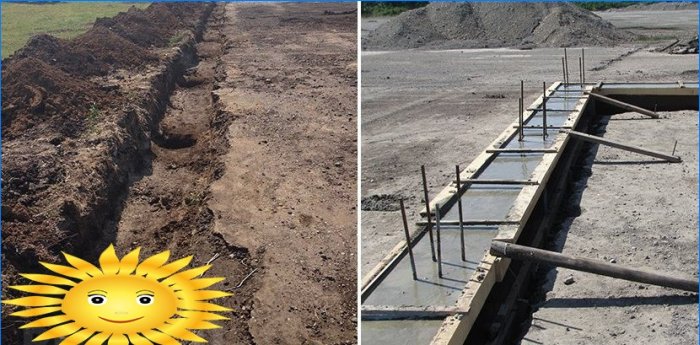

Installation de la fondation du hangar

La fondation est nécessairement entourée d’une zone aveugle; lorsqu’ils sont coulés dans du béton, des tuyaux en amiante-ciment qui sont lâches sur toute la longueur sont immergés, qui servent de gouttières pour l’écoulement de la pluie et de l’eau de fonte. Il est également recommandé d’effectuer des travaux d’installation du sol, de creusement et d’installation de puits d’inspection et de sous-sols avant d’installer la charpente métallique.

Comment calculer et créer des arcs

Habituellement, pour la construction d’un hangar, les arches sont achetées à l’avance. Il peut s’agir à la fois d’anciennes parties du cadre des serres cintrées et de structures métalliques spéciales à usage direct. Les fabricants proposent des arches de hangar de 6 à 25 mètres de large, ainsi que tous les autres détails: poteaux, barres transversales, goussets de liaison et lattes.

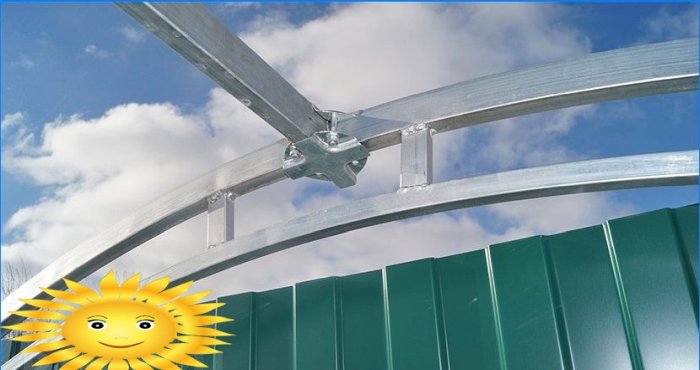

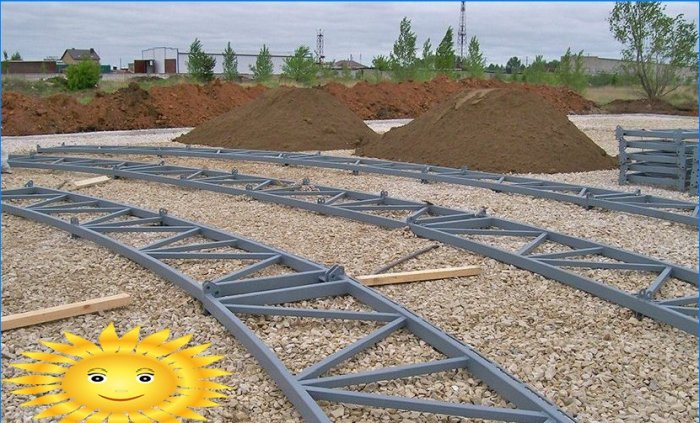

Fermes cintrées prêtes à l'emploi pour le hangar

Les fermes de cette taille et de cette complexité sont souvent inutiles dans la construction privée et leur livraison sur le site n’est pas toujours justifiée. De plus, la tentation est grande de fabriquer soi-même des arches à partir de produits métalliques plus abordables. Dans ce cas, vous ne pouvez pas vous passer d’une cintreuse de tuyaux de bonne qualité, d’une connaissance de base des matériaux de résistance et d’une expérience de travail avec l’acier de construction. Il n’est pas recommandé de réaliser indépendamment des arcs d’une longueur de base supérieure à 9 mètres, il existe un risque élevé de calcul incorrect de la charge.

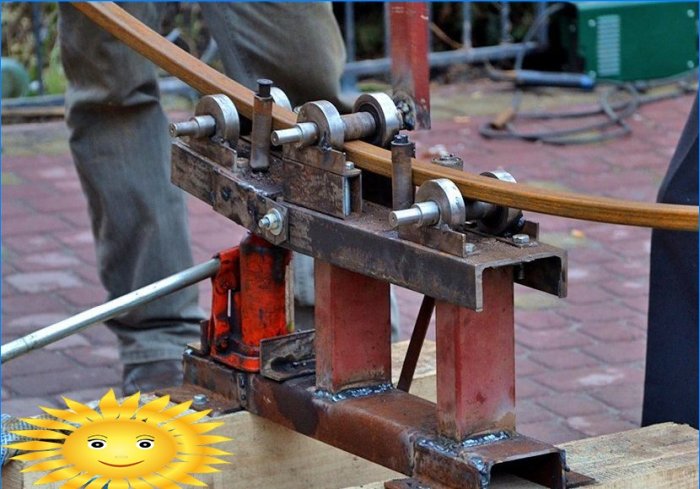

Pliage d'un tuyau profilé sur une cintreuse de tuyaux

Les arcs sont en forme de deux arcs, représentant un demi-cercle complet ou un tiers de celui-ci si la voûte est installée sur des murs de 1,5 à 2 mètres de hauteur. Il est plus pratique de fabriquer des fermes en segments en fonction de la longueur du stock laminé disponible, puis de les souder ensemble. Mais d’abord, vous devez déterminer correctement la corde principale (la longueur de la base de l’arc) et les cordes intermédiaires (la base de chaque segment). Pour référence: la corde est la somme des rayons de coupe multipliée par le sinus de la moitié de l’angle entre eux..

Par exemple, prenons un troisième arc avec une corde principale de 6,5 mètres. L’angle complet du cercle est de 360 ​​°, son troisième de 120 °, la moitié du troisième de 60 °. En divisant la corde principale (6,5 m) par le sinus de cet angle (0,866), nous obtenons le diamètre du cercle entier ~ 750,5 cm et la longueur du cercle complet 23,58 m Nous nous intéressons à un tiers de cette longueur – 786 cm, c’est-à-dire avec le moulage existant de tuyaux en 4 m, il serait raisonnable de faire une arche à partir de deux segments. En effectuant à nouveau les calculs dans l’ordre inverse, nous découvrons que pour chaque segment d’une longueur d’arc de 393 cm (1/6 de cercle), la corde sera de 375 cm, ce qui signifie que le tuyau doit être plié uniformément en arc jusqu’à ce que la distance entre ses bords devienne égal à la longueur de la corde.

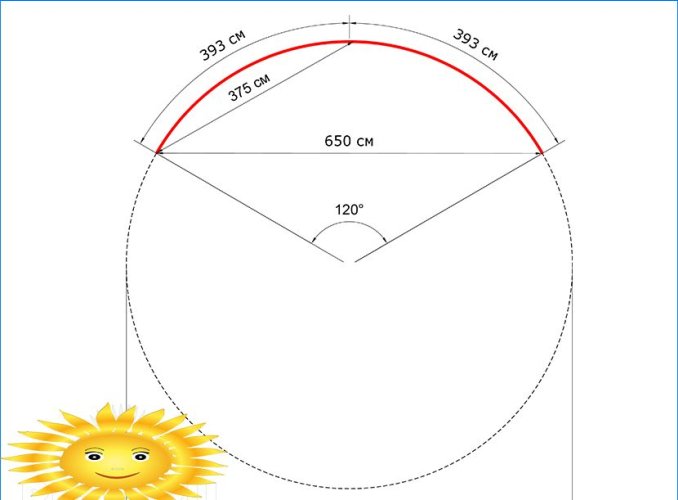

Calcul de l'arche pour le hangar

La ferme cintrée se compose de deux arcs. L’intérieur est calculé et fabriqué de la même manière, il suffit de soustraire l’épaisseur de la ferme du rayon du cercle. Dans une version plus simplifiée, l’arc intérieur a le même rayon de courbure, mais est raccourci, donc l’arc a une épaisseur variable, dans la partie inférieure il est plus étroit et correspond à la valeur standard. Laquelle? Il est déterminé par la charge répartie, l’épaisseur du tuyau et le pas de la ferme. En général, pour une largeur de base de 5 à 9 mètres, la distance minimale entre les arcs augmentera, respectivement, de 17 à 35 cm.

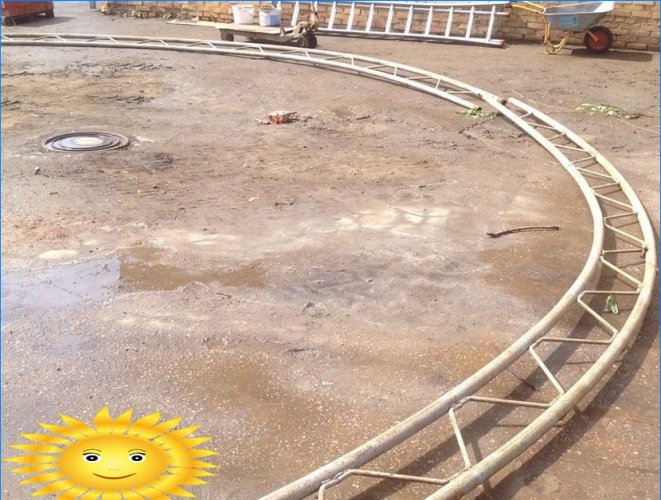

Ferme arquée de deux arcs

La question principale est: de quoi fabriquer les fermes? Les tubes en acier sont les mieux adaptés à GOST 10704-91 (rond) ou GOST 8639-82 (carré). La méthode de calcul est assez compliquée et dépend des caractéristiques régionales, nous ne donnerons ici que des valeurs approximatives avec un coefficient de fiabilité suffisamment élevé:

Largeur de la base Épaisseur du tuyau épaisseur du mur Étape entre les fermes
4,5 m 28 millimètres 2,2 mm 2,25 m
6 m 32 millimètres 2,5 mm 2,1 m
7,5 m 32 millimètres 3 mm 1,7 m
9 m 51 millimètre 3,2 mm 2 m

Comment créer et installer des fermes

Lors de la création d’arcs, il n’est pas nécessaire de respecter des dimensions strictes, il est seulement important que tous les segments soient identiques. Tout d’abord, pour un assemblage fiable à l’intérieur des tuyaux, vous devez souder de courtes sections de tuyaux dont le diamètre extérieur correspond au passage nominal des arcs..

Assembler des fermes pour un hangar

En outre, les segments des arcs extérieurs et intérieurs doivent être disposés sur une zone plane sur laquelle les butées de bord sont placées – une sorte de gabarit. Lorsque les arcs sont situés à la distance requise les uns des autres, ils sont reliés par des ponts obliques situés à un angle de 45 à 60 ° par rapport à l’arc intérieur tangent et à un pas d’environ 40 à 60 cm. Les extrémités supérieures des ponts ne doivent pas nécessairement converger vers l’arc extérieur.

Comme le montre la pratique, l’installation de structures métalliques avec une base jusqu’à 9 mètres est assez réaliste à réaliser par une équipe de 3-4 personnes. Ceci est fait comme ceci:

  1. Deux cordons sont attachés au sommet de la ferme, lâches dans les deux sens à quatre extrémités de 8 à 10 mètres.
  2. Deux personnes soutiennent les fermes à la base et les fixent aux socles de fondation.
  3. Deux autres tirent le câble, soulevant la ferme verticalement.
  4. Les extrémités opposées du câble sont liées comme assurance avec l’attente d’un petit blocage de la ferme.

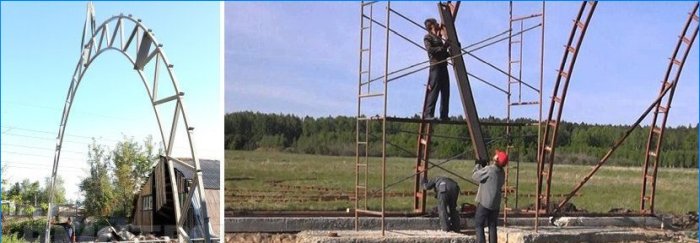

Installation de fermes de hangar

La fixation peut se faire par soudure ou par boulonnage avec des goussets en tôle d’acier soudés aux goussets encastrés. Le moyen le plus simple d’ajuster la verticalité est d’utiliser un fil à plomb attaché au sommet et un cordon tendu entre les bases de la ferme. Il est pratique de fixer temporairement toutes les fermes suivantes à l’aide de pièces d’angle de longueur fixe avec des «cornes» de renfort soudées aux extrémités.

Après avoir installé les fermes, elles sont fixées ensemble avec une caisse longitudinale, le plus souvent constituée d’une poutre en bois, dont l’épaisseur est supérieure de 15 mm au diamètre des tuyaux utilisés. Tout d’abord, des pièces d’angle d’acier de 15 à 20 mm avec une paroi de 3 à 3,5 mm sont vissées au bois avec des vis autotaraudeuses. Ensuite, l’assemblage de la caisse est appliqué horizontalement sur les arches, saisissez les coins, dévissez la poutre et ébouillantez soigneusement les supports.

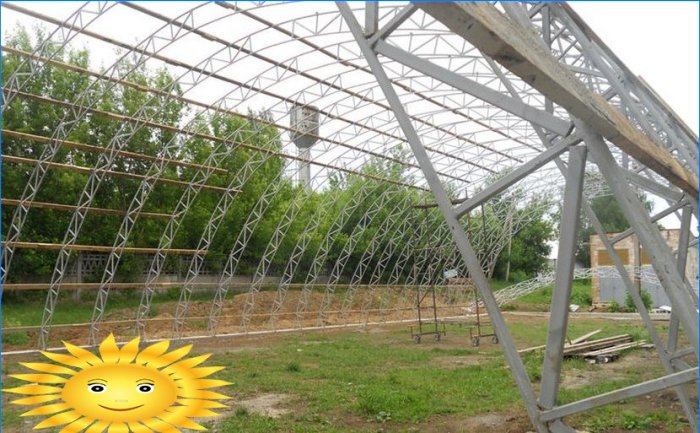

Lattage longitudinal des fermes de hangar

Comment et comment rengainer le hangar

L’installation du lattage longitudinal doit être effectuée avec une étape permettant de poser des feuilles de revêtement de tailles existantes, tout en conservant un chevauchement de 15 à 20 cm. avec une disposition inclinée de nervures de renforcement.

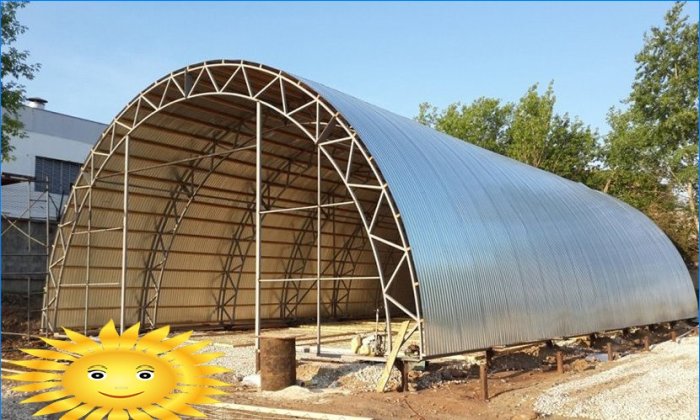

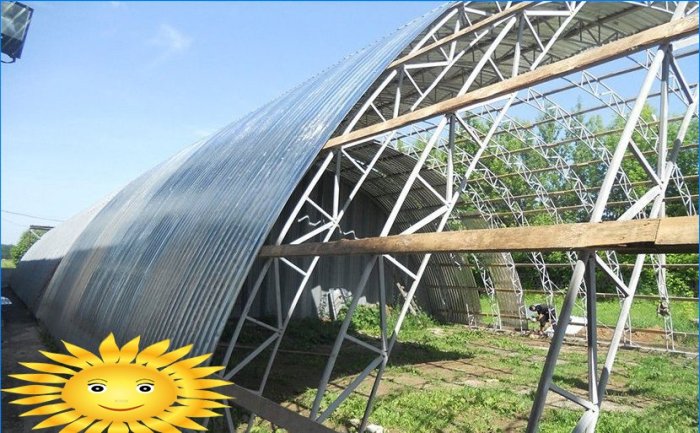

Gaine de hangar avec tôle profilée

Pour coudre les parties avant, la feuille profilée est tout à fait applicable si vous assemblez d’abord un cadre transversal léger en dessous, fixé à la base de la bande et à la ferme arquée extrême. Dans le même temps, des ouvertures pour le vitrage sont généralement faites dans la paroi arrière avant et dans la paroi avant, deux puissants poteaux en acier sont installés pour articuler le portail..

Garniture de pignon de hangar

Le revêtement de la voûte doit être fait de bas en haut avec une tôle profilée ondulée ou une tôle à toiture plate. Pour un fonctionnement à long terme, l’épaisseur du métal doit être d’au moins 0,7 mm, la couche galvanisée – 30 microns ou plus. Les tôles d’acier avec un revêtement polymère sont plus fiables, mais leur prix est également plus élevé. À la fin du gainage, les deux dernières rangées de feuilles ont un large chevauchement les unes sur les autres afin que les bords soient en dessous du niveau du point supérieur de l’arc.

Le long du haut du hangar, des supports en forme de L appariés avec une doublure de larges rondelles en caoutchouc de chambre sont fixés aux fermes au moyen de boulons. Ils sont destinés à l’installation d’une passerelle, qui vous permettra de nettoyer la neige accumulée et d’effectuer des réparations mineures.
