Comment choisir une pompe de circulation pour le système de chauffage et l’installer correctement – aperçu des modèles avec prix

Le contenu de l’article

---

• Qu’est-ce qu’une pompe à chaleur
• Dispositif de pompe de circulation
• Espèce
• Les caractéristiques
• Marquage
• Comment calculer la puissance de la pompe de circulation pour le chauffage
• Règles d’installation dans le système de chauffage
• Acheter une pompe pour le chauffage
• Belamos
• Touche
• Calibre
• Aquario
• Calpeda
• Poulpe
• Wester
• Grundfos
• Pompe de chauffage Wilo
• Comment choisir une pompe pour le chauffage

---

De nombreux résidents du secteur privé connaissent le phénomène des batteries froides. Cela se produit en raison d’une pression de fluide insuffisante dans le système de chauffage. Pour résoudre le problème une fois pour toutes, il est nécessaire de sélectionner une charge d’eau pour le chauffage, qui est montée dans le système d’alimentation en eau près de la chaudière. Comment choisir le bon appareil? À quelles caractéristiques dois-je faire attention? Quelles marques de produits sont demandées sur le marché?

Qu’est-ce qu’une pompe à chaleur

Les conceptions de chauffage avec un bain à remous naturel ou un flux de recirculation peuvent être assez efficaces, mais uniquement lors de l’entretien de petites zones. Pour les maisons et appartements privés avec une grande surface à côté de la chaudière, il est nécessaire d’installer un dispositif spécial pour le mouvement forcé de l’eau à travers le système. Les sédiments en circulation sont un dispositif technologique qui fonctionne dans le chauffage en anneau, en déplaçant continuellement l’eau à travers les tuyaux. Sa tâche principale est d’assurer un apport continu de chaleur et de circulation d’eau dans le système.

Dispositif de pompe de circulation

Dans une version simplifiée, le principe de fonctionnement d’un tel dispositif technologique est basé sur l’interaction du moteur et du rotor, qui est immergé dans le liquide de refroidissement. Le moteur fournit une alimentation continue de fluide et le rotor aide à convertir l’énergie cinétique en énergie potentielle, de sorte que le niveau de pression nécessaire est créé dans le système. Cependant, à bien des égards, le fonctionnement fiable et de haute qualité de la pompe de circulation dans le système de chauffage dépend du type d’appareil et de ses caractéristiques..

Espèce

Il est possible de classer les appareils de chauffage non seulement par nom de marque, mais également par les caractéristiques et le principe de fonctionnement de l’appareil. Ainsi, les types de sédiments en circulation sont classiquement divisés en seulement deux types:

• L’éjecteur sec est caractérisé en ce que la partie rotor de l’appareil n’entre pas en contact avec l’eau. Une telle pompe à chaleur à la sortie donne une efficacité allant jusqu’à 85%, mais crée une bonne quantité de bruit, c’est pourquoi il est préférable d’installer l’appareil dans des chaufferies à gaz séparées.
• Les pompes de type humide sont les appareils dans lesquels toute la partie mobile est en contact constant avec l’eau. Le liquide chaud fournit à ces dispositifs technologiques une lubrification constante des pièces et un fonctionnement silencieux. L’efficacité des dispositifs à principe de circulation humide n’est que de 50 à 65%, c’est pourquoi il est préférable de les installer dans des maisons privées.

Les caractéristiques

Pour acheter une pompe de circulation pour le chauffage, il est important d’avoir une bonne compréhension de ses paramètres techniques. Il n’y a pas trop de caractéristiques sur lesquelles se concentrer. En fait, seuls deux seront importants pour un simple profane:

• Pression – résistance hydraulique du système. La valeur en mètres est mesurée et, en règle générale, est définie par la valeur du point le plus haut du pipeline.
• Productivité – paramètre indiquant la quantité de fluide qu’un appareil peut traiter par unité de temps. Performances mesurées en mètres cubes par heure.

Il convient de savoir que ces concepts sont inversement proportionnels. Ainsi, la puissance maximale de la pompe électrique sera atteinte à une hauteur nulle de la canalisation, et la pression au même débit. Grâce à ces caractéristiques de base, vous pouvez choisir vous-même un modèle avec des paramètres optimaux. Dans le même temps, le principe du choix d’un appareil – le plus productif sera le mieux – pour atteindre des performances élevées, ne convient pas. L’achat d’une unité mal sélectionnée entraînera une diminution du transfert de chaleur et une augmentation de la consommation d’énergie.

Marquage

Avant de choisir complètement la pompe pour le système de chauffage, il convient de vous familiariser et de déchiffrer les désignations alphanumériques sur l’étiquette de l’unité. En règle générale, les caractéristiques suivantes sont présentes dans le marquage des pompes de circulation pour les systèmes de chauffage:

• Les lettres UP – indiquent le type d’unité. Dans ce cas, la circulation.
• Ensuite, il y a les lettres S / E, indiquant la méthode de contrôle: commutation pas à pas des vitesses ou réglage en douceur.
• Après la lettre, les caractéristiques sont numériques. Le premier bloc indique le diamètre intérieur en millimètres des buses étroites, la deuxième partie est la pression maximale en décimètres.
• Le troisième bloc numérique est la valeur millimétrique de la longueur d’installation. Cet indicateur est important lorsque vous appuyez sur un appareil..
• En outre, différents fabricants peuvent indiquer des informations supplémentaires sur l’étiquette: type de matériau du boîtier, méthode de raccordement aux tuyaux, puissance ou classe de consommation d’électricité.

Comment calculer la puissance de la pompe de circulation pour le chauffage

Pour que la pompe de circulation d’eau dans le système réponde pleinement aux exigences, avant l’achat, il est nécessaire de faire des calculs de puissance pour le moteur. Si une unité avec un indice de performance trop élevé est livrée, l’eau dans les tuyaux fera du bruit. Moins de puissance ne fournit pas une chaleur adéquate. En effet, pour le bon choix d’un appareil de pompage, deux quantités doivent être calculées:

• Performance du moteur;
• tête de livraison.

La puissance de fonctionnement proviendra des performances thermiques globales du système de chauffage. En termes simples, l’appareil doit pomper un volume de liquide suffisant pour répondre aux besoins de tous les radiateurs de la maison. Pour le calculer, il est nécessaire de connaître les besoins exacts en ressources pour le chauffage complet du bâtiment. Pour les maisons privées d’une superficie de 100 mètres carrés, cette valeur sera de 10 kW. Le calcul lui-même doit être effectué selon le schéma suivant X = 3600U (a * c), où:

• U – consommation de chaleur pour le chauffage;
• A – conductivité thermique de l’eau = 4,187 kJ / kg;
• In – la différence de température entre le débit et la ligne de retour. En règle générale, une valeur de 10-20 degrés est conventionnellement acceptée.

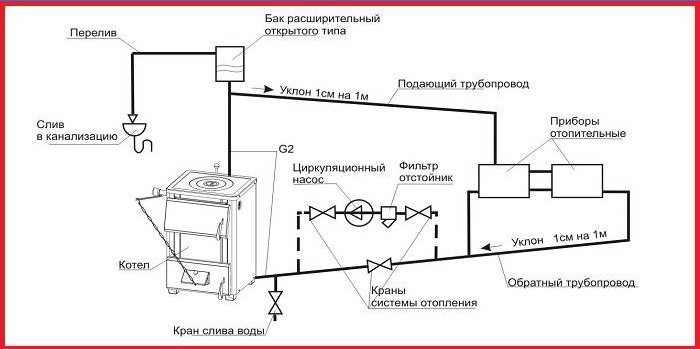

Règles d’installation dans le système de chauffage

Pour que l’unité d’alimentation en eau serve longtemps, il était pratique de la maintenir; lors du taraudage, il est nécessaire de respecter un certain nombre de règles:

• Pour faciliter le démontage, les robinets à tournant sphérique doivent être montés des deux côtés de l’unité..
• Pour créer une barrière aux petites particules mécaniques, il est conseillé d’installer un filtre spécial devant l’appareil.
• En haut du détour, il est conseillé d’installer une vanne d’air automatique ou manuelle qui permettra l’accumulation d’oxygène du système.
• Étant donné que l’installation de pompes dans le système de chauffage de différents fabricants a ses propres caractéristiques, il est important de respecter le sens d’installation indiqué sur le corps de l’appareil.
• Il est toujours nécessaire de couper la pompe pour la circulation de l’eau dans le système de chauffage de type humide horizontalement afin de ne pas endommager le moteur électrique pendant le fonctionnement. Dans ce cas, les bornes de l’unité doivent toujours être clairement visibles.
• Les joints et les raccords filetés doivent être traités avec des produits d’étanchéité et un joint doit être placé entre les pièces d’accouplement.

Acheter une pompe pour le chauffage

Le coût de la pompe dépend des caractéristiques de l’unité, de la puissance, ainsi que du pays de fabrication ou de la marque. Les options les moins chères sont fabriquées en Chine, cependant, comme le montre la pratique, ces appareils ne sont pas les plus fiables, bien qu’ils soient bon marché. Pour un fonctionnement sans problème pendant toute la période de garantie, il est préférable d’acheter des pompes pour le chauffage par circulation, éprouvées par le temps – de marques bien connues. L’évaluation ultérieure des marchandises vous aidera à déterminer le modèle.

Belamos

Sur le marché russe, la société industrielle Belamos est l’un des principaux fabricants et fournisseurs d’équipements de chauffage de haute qualité. Le modèle suivant de l’unité de circulation de surface est particulièrement populaire parmi les représentants:

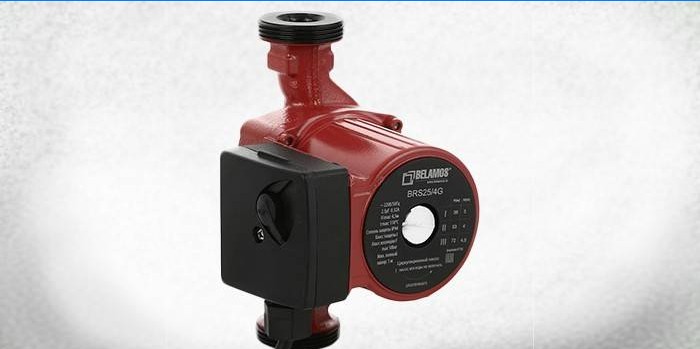

• Nom du modèle: Belamos BRS 25 / 4G.
• Prix: le coût moyen à Moscou, Saint-Pétersbourg est de 1800-2100 roubles.
• Caractéristiques: résiste au chauffage de l’eau à 110 degrés, la pression maximale est de 4,5 m et le débit est de 2,8 mètres cubes d’eau par heure.
• Avantages: possibilité d’installation verticale / horizontale, prix raisonnable, fonctionnement silencieux, bonne qualité de construction.
• Inconvénients: l’unité de contrôle n’est pas étanche, le kit comprend des écrous de mauvaise qualité.

La pompe humide Belamos de plus grande puissance n’est pas inférieure en qualité à son homologue:

• Nom du modèle: Belamos BRS 32 / 8G (180mm).
• Prix: sur le marché Yandex à partir de 4738 roubles.
• Caractéristiques: pression d’eau froide – 8 m, température admissible + 110 / -10 degrés, dimensions W * H * D – 15 * 18 * 17 cm.
• Avantages: il y a un système de contrôle de la vitesse, je viens avec de bons écrous et câbles, la roue est en polymère.
• Inconvénients: fait du bruit.

Touche

L’équipement de la société italienne DAB PUMPS est vendu en Fédération de Russie depuis plus de 30 ans. En outre, la société organise souvent des promotions, de sorte que les systèmes de circulation d’équipements peuvent être achetés à un prix très avantageux. Par exemple, souvent en vente, vous pouvez trouver le modèle suivant:

• Nom du modèle: pompe domestique dab VA 35/180.
• Prix: vous pouvez acheter auprès de représentants officiels pour 3334 roubles, si vous commandez par la poste, le coût de livraison sera d’environ 4000 roubles.
• Caractéristiques: productivité – 3 mètres cubes par heure, pression -4,3 m, tension secteur – 220-230 W.
• Avantages: protection contre la surchauffe, trois vitesses de rotor.
• Inconvénients: non identifié.

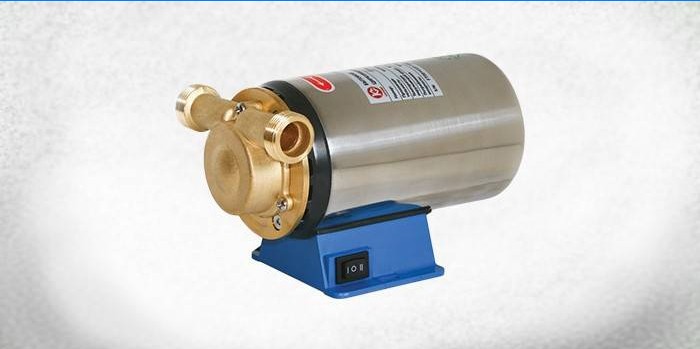

Calibre

Parmi les produits chinois peu coûteux et fiables, vous pouvez mettre en évidence les équipements de chauffage de Calibre. Parmi la large gamme d’unités, on distingue le dispositif suivant:

• Nom du modèle: Pump Caliber NTs – 90 / B.
• Prix: sur le marché Yandex à partir de 2304 roubles.
• Caractéristiques: pression max. – 6 m, consommation d’énergie – 90 W, capacité de débit – 2,4 mètres cubes / heure.
• Avantages: prix raisonnable, consommation d’énergie économique, facilité d’entretien et d’installation.
• Inconvénients: lorsque la lumière est éteinte, elle bloque complètement le système de chauffage.

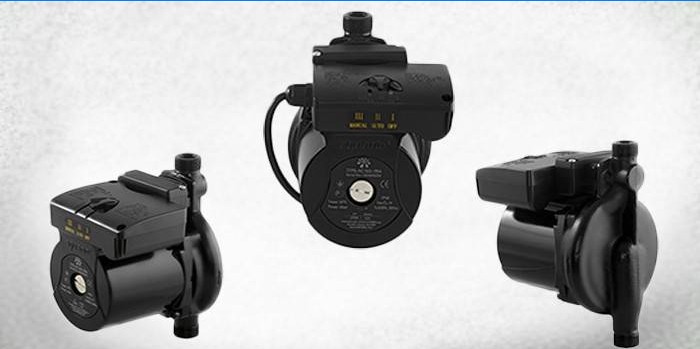

Aquario

La société internationale Aquario créera une concurrence pour l’un des produits ci-dessus. Parmi la large gamme, il est difficile de choisir des modèles particulièrement accrocheurs, mais selon les avis des clients, une attention particulière mérite:

• Nom du modèle: Aquario AC 159-160A.
• Prix: 3200 roubles lors de l’achat dans les magasins en ligne, lors de l’achat en vrac sur le site officiel, le prix sera réduit.
• Caractéristiques: développe une pression jusqu’à 9 mètres, fonctionne à l’électricité avec une puissance de 120 watts, peut traiter jusqu’à 1,75 mètre cube de liquide par heure.
• Avantages: il est possible d’augmenter artificiellement la pression, la productivité élevée, la durée de vie de 5 à 10 ans.
• Inconvénients: non identifié.

Les acheteurs ne sont pas non plus passés par un autre modèle Aquario avec des performances plus puissantes:

• Nom du modèle: Aquario AC 1512-195A.
• Prix: lors de la commande via Internet 4582 roubles sans livraison.
• Caractéristiques: développe la pression à l’intérieur du système jusqu’à 12 m, débit maximum – 2,79 mètres cubes, consomme jusqu’à 270 W.
• Avantages: adapté pour une installation dans n’importe quelle position, le moteur tourne silencieusement.
• Inconvénients: trop cher avec des performances moyennes.

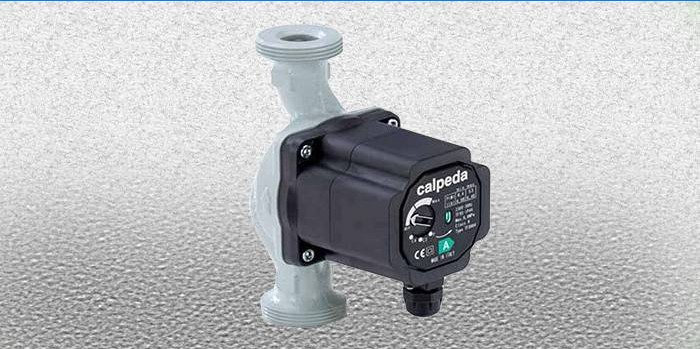

Calpeda

La plus grande entreprise italienne de production d’équipements de pompage et de chauffage présente les produits suivants:

• Nom du modèle: Calpeda NCE 32-60 / 180.
• Prix: 6316 roubles sur le site olx.
• Caractéristiques: force de pression maximale – 5 m, débit – 4 mètres cubes par heure de fonctionnement, résiste à des températures jusqu’à 95 degrés.
• Avantages: il y a une protection contre la surchauffe, les marchandises appartiennent à la classe d’économie d’énergie avec le marquage A.
• Inconvénients: légèrement bruyant lors du travail.

En outre, il convient de prêter attention à un modèle similaire, fabriqué par Calpeda, dont le boîtier et les pièces internes sont en matériaux de haute qualité:

• Nom du modèle: Calpeda NC3 32-70 / 180.
• Prix: 7354 roubles.
• Caractéristiques: débit de 4,5 mètres cubes en 60 minutes, pression maximale du fluide – 70 mètres, consommation électrique – 136 W.
• Avantages: possibilité d’installation dans l’alimentation en eau, performances de haute qualité.
• Inconvénients: coût élevé, ne peut être fixé qu’en position verticale.

Poulpe

BAPHA présente une gamme diversifiée de stations de pompage en circulation, parmi lesquelles elle se distingue particulièrement clairement:

• Nom du modèle: Octopus GPD 25-4S-180.
• Prix: de 5500 à 6000 roubles.
• Caractéristiques: fonctionnement du réseau d’une puissance de 160 W, pression d’eau délivrée de 3,5 mètres, débit par heure 3 mètres cubes de liquide.
• Avantages: fonctionnement silencieux du moteur, faible poids total.
• Inconvénients: difficile à trouver à vendre, uniquement disponible pour une disposition horizontale.

En outre, il convient de prêter attention à un produit similaire de la même entreprise:

• Nom du modèle: SPRUT GPD 32-8S-180.
• Prix: de 8000 à 9000 roubles.
• Caractéristiques: pression d’eau délivrée 7,3 mètres, débit par heure 10 mètres cubes.
• Avantages: possibilité de choisir la méthode d’installation, hautes performances, chauffage rapide de la pièce.
• Inconvénients: en plus du coût élevé, les lacunes restantes n’ont pas été identifiées.

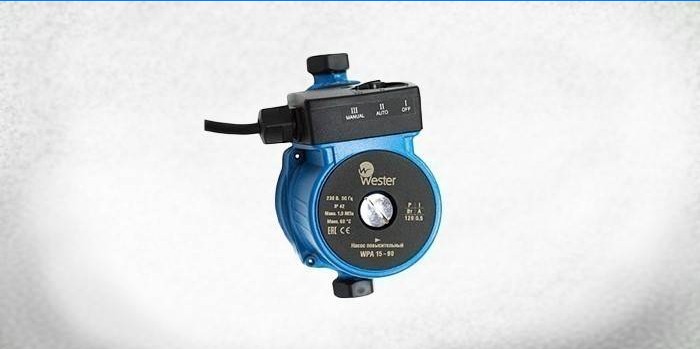

Wester

Les unités de circulation Wester se distinguent par une durée de vie élevée, un fonctionnement silencieux et une bonne finition des pièces:

• Nom du modèle: Wester WCP 25-40G.
• Prix: 2127 roubles.
• Caractéristiques: une pompe de surface pour le chauffage passe jusqu’à 2,5 mètres cubes de liquide, créant la pression maximale admissible dans le système jusqu’à 4 mètres.
• Avantages: l’installation dans n’importe quelle position est disponible, le moteur tourne presque silencieusement.
• Inconvénients: cher par rapport à ses concurrents.

Un autre modèle de la même entreprise se distingue par la possibilité de créer une pression plus élevée à l’intérieur du système de chauffage:

• Nom du modèle: Wester WCP 15-90.
• Prix: 3041 rouble.
• Caractéristiques: débit liquide jusqu’à 1,5 m3 / heure., Pression – 9 mètres, résiste à des températures jusqu’à 60 degrés.
• Avantages: il y a une fonction de l’augmentation de la pression.
• Inconvénients: uniquement installation verticale.

Grundfos

Les appareils de la société Grundfos, populairement connue sous le surnom de « Grundik », se caractérisent par des performances élevées, une longue durée de vie et une qualité:

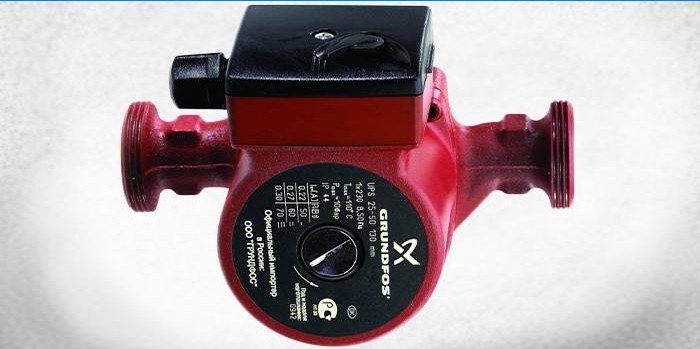

• Nom du modèle: Grundfos UPS 32-80 180.
• Prix: vous pouvez acheter une pompe pour le chauffage dans une maison privée pour 20983 roubles.
• Caractéristiques: peut créer une résistance jusqu’à 7,5 mètres, a une capacité de 11 mètres cubes par heure, la puissance déclarée du moteur est de 135 W.
• Avantages: possibilité de choisir la méthode d’installation, bonne qualité, fonctionnement silencieux, longue durée de vie.
• Inconvénients: coût élevé.

Une autre bonne unité de la même entreprise vous surprendra par sa rapidité de travail, sans créer de bruit étranger:

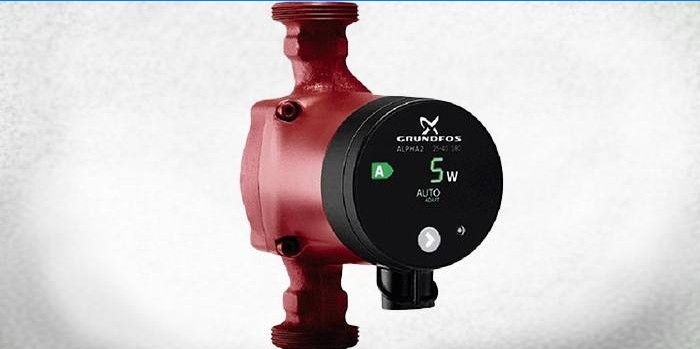

• Nom du modèle: Grundfos ALPHA2 25-40 180 Heating Pump.

• Prix: environ 7615 roubles.
• Spécifications du produit: l’appareil produit une pression allant jusqu’à 4 mètres, a la capacité de transmettre jusqu’à 2,4 mètres cubes de fluide par heure, consomme 22 watts de puissance.
• Avantages: il y a un contrôle automatique du niveau d’eau dans le système, la fonction est le mode nuit et le panneau de commande avant.
• Inconvénients: non identifié.

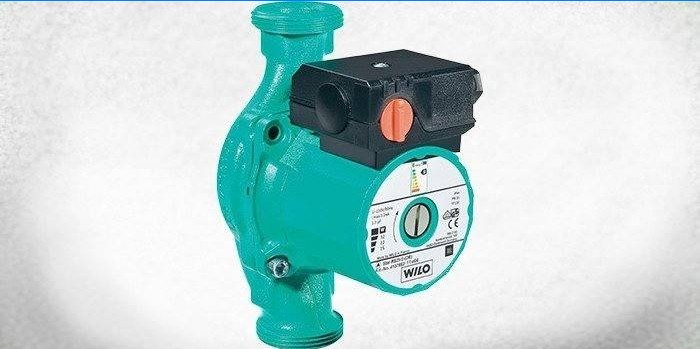

Pompe de chauffage Wilo

Pas moins mauvais paramètres que ses concurrents, cet appareil de chauffage de la célèbre marque Wilo possède également:

• Nom du modèle: Wilo Star-RS 25/4.
• Prix: 4087 roubles.
• Spécifications du produit: une pompe à rotor humide délivre jusqu’à 4 mètres de pression et pompe jusqu’à 3 mètres cubes d’eau par heure de fonctionnement, la puissance déclarée par le vendeur est de 22 W.
• Avantages: il y a un contrôleur de vitesse, des instructions.
• Inconvénients: la conception n’a qu’un montage vertical.

Une petite pompe de chauffage wilo s’adapte parfaitement à la tâche avec une petite surface d’une maison ou d’un appartement:

• Nom du modèle: Wilo Star-Z Nova.
• Prix: vous pouvez choisir et acheter sur le site pour 5759 roubles.
• Caractéristiques: crée une pression dans le système jusqu’à 0,84 mètre et permet jusqu’à 0,36 mètre cube d’eau par heure de fonctionnement.
• Avantages: aide à économiser de l’électricité, chauffe bien dans les petites pièces, fonctionne silencieusement.
• Inconvénients: coût élevé, uniquement une méthode de connexion verticale.

Comment choisir une pompe pour le chauffage

Pour prendre la bonne décision, le choix de la pompe de circulation doit tenir compte des exigences et règles suivantes:

• L’unité doit se conformer entièrement aux calculs de puissance reçus. Vous devez calculer la performance à l’avance ou demander au régulateur de chauffage à ce sujet. Vous ne devez en aucun cas acheter un produit au hasard.
• Pour que la pompe produise la pression déclarée par le fabricant, il est nécessaire de sélectionner l’appareil en fonction de son diamètre de tuyau. Plus le diamètre est grand, plus il est puissant d’acheter un appareil.
• Cela vaut la peine de considérer les conditions météorologiques extérieures. Si la station de pompage est située dans une pièce séparée, il est probable que l’unité gèle.
