Comment faire une table pour former des produits en béton de petite et moyenne taille? Quel matériel est nécessaire pour cela? Dans cet article, vous trouverez des réponses à ces questions et à d’autres. Le texte contient des didacticiels vidéo complets sur l’assemblage d’une table vibrante de vos propres mains avec une description détaillée de l’avancement des travaux.

Table vibrante – un dispositif pour des solutions liquides vibrantes placées dans des moules. Il peut s’agir de dalles de pavage, de sections de la «clôture européenne», de pierre de finition artificielle. Dans cet article, nous examinerons les options pour fabriquer une table vibrante de nos propres mains..

Comment fonctionne la table vibrante

Le principe de fonctionnement est extrêmement simple – les vibrations sont transmises de l’activateur (moteur de vibration) au plan – dans ce cas, au plateau de table. Les vibrations sont ensuite amorties par des coussinets ou des ressorts d’amortissement. Sur le dessus de la table se trouvent des objets ou des formes avec une solution liquide qui nécessite des vibrations.

Matériaux et outils

Pour créer une structure, nous avons besoin des outils suivants:

  • Machine de soudage;
  • broyeur avec un disque pour le métal;
  • outils à main de serrurier;

et matériaux:

  • coin 40x40x2 – 6 mètres;
  • tuyau rectangulaire 40×20 – 6 mètres;
  • feuille de métal ou contreplaqué stratifié 120x750x3 – 1 pc.;
  • ressorts (de distribution Kamaz), entretoises analogiques ou en caoutchouc – 4 pièces;
  • moteur asynchrone 220 V / 1500 W – 1 pièce;
  • boulons / écrous, rebuts.

Assemblage de table vibrante bricolage

L’outil fini mesurera:

  • couvercle – 120х750 mm
  • hauteur de la table – 850 mm

En guise de préparation, vous devez nettoyer le matériau de la rouille et préparer une zone de travail.

Faire un cadre fixe

Le cadre de table ou le lit est la partie de support de l’ensemble de la machine. Dans l’ensemble, peu importe de quoi il sera fait (mais pas en bois!), Puisque sa tâche est de maintenir immobiles les points d’amortissement des vibrations (ressorts ou joints en caoutchouc), sur lesquels repose le couvercle. En théorie, il pourrait même s’agir d’une dalle de béton ou d’une section de fondation..

Table vibrante DIY

Processus de travail:

  1. Coupez les jambes du coin – 4 pièces. par 750 mm.
  2. Nous découpons un cadre fixe dans un tube professionnel 20×40 – 2 pièces. 600 mm chacun et 2 pcs. de 1 m.
  3. Souder le cadre et souder les pieds verticalement aux coins.

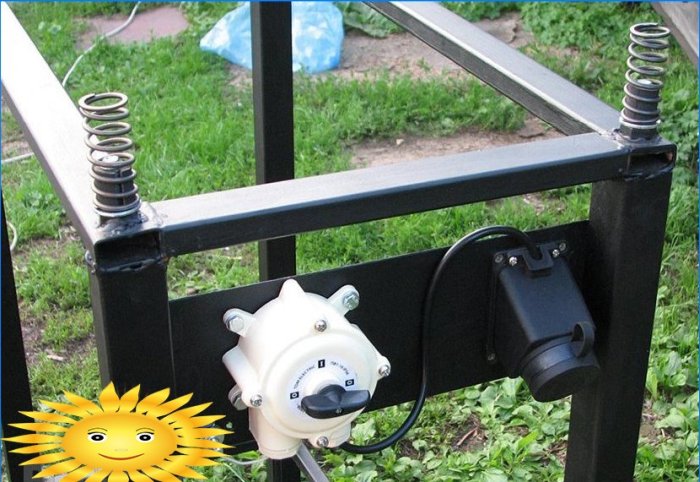

  4. Ressorts de soudure sur le plan supérieur des coins.

Fabrication de couvertures

Le plateau de la table ne sera pas lié de manière rigide au lit – il reposera simplement sur les ressorts. Les côtés des « verres » du tuyau ne le laisseront pas se détacher pendant le fonctionnement. À la place, vous pouvez utiliser des analogues, par exemple des pièces en caoutchouc d’anciennes machines d’usine. Ces éléments sont extrêmement « tenaces » et dureront plus d’un an.

Processus de travail:

  1. Nous avons coupé le tuyau professionnel – 2 pièces. 600 mm chacun et 2 pcs. de 1 m.
  2. Nous soudons le cadre de la même manière que le fixe (comme un miroir), mais avec deux nervures transversales supplémentaires.
  3. Sur les nervures, nous organisons une plate-forme pour fixer un moteur de vibration avec des trous en place.
  4. Aux coins du cadre mobile du couvercle, nous soudons les anneaux d’un tube en acier de Ø 50 mm et d’une hauteur de 30 mm.
  5. Nous soudons une feuille de métal sur les bords.

Table vibrante DIY

Fabrication de moteurs à vibrations

Dans notre cas, l’activation des vibrations se fera à partir d’un moteur électrique. Pour le faire apparaître, nous allons déséquilibrer l’arbre moteur en y ajoutant un excentrique. Le moyen le plus simple et le plus rapide est de souder des boulons Ø 12-14 mm sur l’arbre et de les charger avec des écrous. Les charges doivent être positionnées des deux côtés, parallèlement l’une à l’autre – c’est ainsi que la force de vibration maximale est atteinte.

Table vibrante DIY

La masse des poids dépend de la puissance du moteur, qui à son tour dépend de la taille de la table. Ces trois indicateurs sont interdépendants et la masse des marchandises est un paramètre dépendant. Le plus souvent, ces produits sont collectés à partir de matériaux improvisés et il n’y a pas toujours de choix. Calcul primitif de la puissance du moteur – 1500 W par 1 m2 zone de dessus de table. Le poids optimal des poids est choisi empiriquement – les écrous sont vissés sur les boulons. En faisant glisser les écrous le long du filetage du boulon, l’amplitude des vibrations peut être ajustée.

Assemblage de toutes les pièces ensemble

Installez le moteur sur les sièges à l’aide des boulons. Il est recommandé d’installer une machine automatique pour chaque fil d’alimentation. Étant donné que le couvercle avec le moteur a un poids important, il suffit de l’installer simplement avec des « lunettes » sur les ressorts.

Attention! Assurez-vous de mettre la table à la terre après l’installation sur le terrain..

La structure peut être peinte et modifiée en fonction des conditions locales et des exigences de la machine. Avant de commencer, assurez-vous que le cadre est solidement posé sur les supports, sinon l’appareil pourrait se renverser..

La table vibrante de la conception décrite convient à une économie privée – la fabrication d’éléments en béton pour leurs propres besoins. Le moteur lui-même peut également être utilisé sur une plaque vibrante artisanale ou une chape vibrante lors de travaux de béton.
