Gabarit de perçage de trou

Points d’article



Très souvent, il devient nécessaire de percer un trou à un certain angle, à une profondeur précisément spécifiée ou avec un décalage normalisé par rapport au bord. Ce n’est pas difficile de le faire dans un atelier équipé, mais dans le travail sur le terrain, vous devez utiliser divers appareils.

Appareil et portée

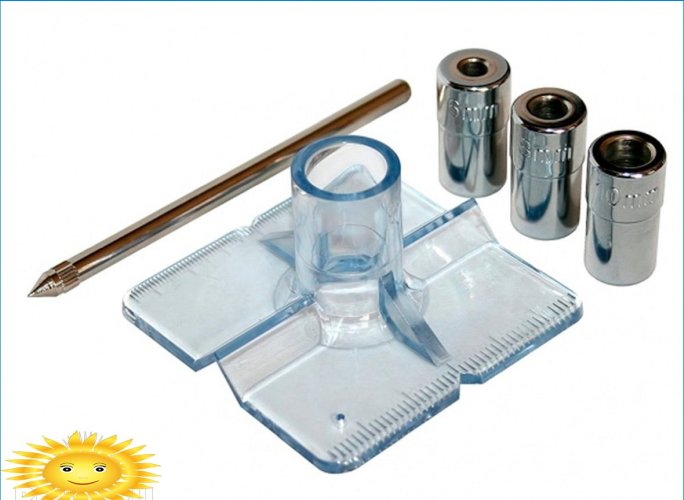

Il existe de nombreuses options pour les dispositifs de forage, mais toutes sont unies par la présence de trois éléments structurels. Le premier est la douille de guidage, qui est en acier de dureté accrue, a une surface intérieure polie et se caractérise par des tolérances de diamètre précises. Même avec une longueur de manchon de 10 mm, un écart par rapport à la direction spécifiée de pas plus de 0,5 ° est garanti, en particulier si le manchon est espacé de la surface de la pièce à une certaine distance.

Gabarit de perçage de trou

Le deuxième élément structurel est un dispositif de fixation du conducteur sur la pièce ou la surface de la pièce. En règle générale, un ou plusieurs pinces à vis agissent comme un tel élément, ce qui permet au conducteur d’être immobilisé de manière fiable par rapport à la pièce à usiner. Si nous parlons d’un dispositif pour percer des murs, l’élément de fixation peut être une poignée, une ventouse à vide ou une perforation pour une installation sur un point de fixation temporaire. Dans tous les cas, la nécessité d’immobiliser le conducteur est clairement dictée non seulement par les exigences de haute précision, mais également par la nécessité d’assurer la propreté du traitement et d’éviter d’endommager les surfaces adjacentes au trou, en particulier les surfaces glissantes..

Gabarit de perçage de trou

Le troisième élément structurel est un système de positionnement de conducteur le long des marquages ​​ou des surfaces de référence. La zone de forage est généralement invisible lors de l’utilisation d’un gabarit, de sorte qu’il peut y avoir des trous supplémentaires avec des marques sur le corps du gabarit, dont les centres sont exactement alignés avec l’axe du guide de perçage. Les butées latérales peuvent également être utilisées pour les pièces avec des plans de référence – ce principe de positionnement est mis en œuvre dans les gabarits pour les extrémités de perçage.

Pour l’assemblage de meubles d’armoires

Le conducteur le plus célèbre, qui est massivement utilisé dans la fabrication d’additifs pour meubles d’armoires, est KWB Dubelprofi. Il s’agit d’un appareil assez universel qui a une butée réglable pour percer exactement au centre de la face d’extrémité et avec un certain décalage par rapport au bord, ce qui fait du gabarit une excellente aide pour faire des trous pour la confirmation selon un schéma séparé avec une précision de réglage élevée. Il existe également une rondelle tournante avec des guides de différents diamètres, grâce à laquelle le produit peut être rapidement reconfiguré également pour effectuer des connexions sur des chevilles ou des attaches de corps. Particulièrement agréable est la présence d’une saillie de guidage pour l’alignement visuel des trous d’extrémité et des contre-trous.

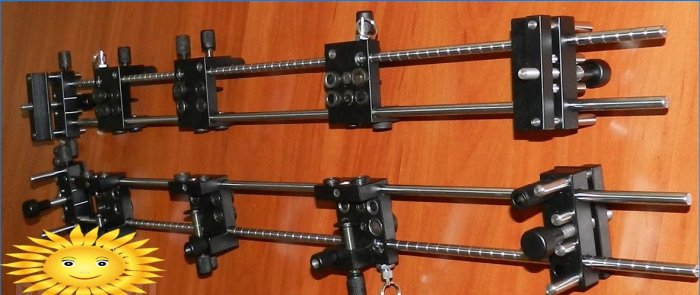

Pour l’installation de meubles d’armoire, il existe un grand nombre de conducteurs plus simples. La plus grande difficulté est le perçage des extrémités des pièces: il est nécessaire de maintenir non seulement le centrage, mais également le parallélisme aux plans principaux, sinon un gonflement se produira lors du serrage des fixations. Pour résoudre ce problème, des conducteurs tels que LUXTools, Wolcraft, NAREX ainsi que CMT656 et de nombreux autres conducteurs linéaires sans nom, mais moins efficaces en fonctionnement, peuvent être utilisés, dans lesquels les guides sont situés avec des indentations fixes, ce qui simplifie également grandement la mise en œuvre de schémas additifs. La série de conducteurs et gabarits « Cheron » est considérée comme particulièrement avancée à cet égard, avec l’utilisation desquelles l’assemblage des meubles lors des confirmations est considérablement accéléré. Les conducteurs CMT333 et CMT334 sont parfaits pour l’installation de charnières, mais cette technologie de perçage implique la nécessité d’installer des coussinets filetés de 8 mm.

La liste la plus diversifiée de conducteurs pour la préparation de connexions de menuiserie. À ces fins, des produits uniques et des séries entières d’appareils sont utilisés avec succès, dont l’utilisation élargit considérablement la gamme des opérations effectuées..

L’un des types de conducteurs les plus courants vous permet de percer rapidement et avec précision pour réaliser des connexions à tête fraisée sur des vis obliques. Les exemples incluent Wolcraft Undercover Jig, Kreg Jig Mini et Kreg Jig K Master. Ces dispositifs sont de conception très différente, certains peuvent ne pas avoir de moyens de fixation standard et nécessitent l’utilisation de pinces à serrage rapide. Néanmoins, les performances techniques de tous les conducteurs sont à un niveau élevé..

Gabarit de perçage de trou

En général, les produits de marques telles que Kreg, Wolcraft et CMT sont des systèmes complets pour la réalisation de joints de menuiserie sur chevilles et attaches minifix / rafix, ainsi que pour le marquage et le perçage de trous alignés, y compris les trous borgnes. Dans les règles, vous pouvez trouver des guides pour réaliser des connexions de boîtes sur des rainures en queue d’aronde et des conducteurs remplaçant les couteaux lamellaires.

Gabarit de perçage de trou

Les systèmes Assistant et KWB Linemaster sont des équipements pratiquement indépendants du poste de travail du menuisier, simplifiant grandement le marquage et la réalisation des trous de remplissage avec une grande précision. De plus, Kreg propose des modèles uniques pour la fixation rapide des rails de tiroir et des vérins à gaz, ainsi qu’un gabarit pour le perçage manuel pour l’installation des charnières de porte..

Usage général

La portée des gabarits de perçage n’est pas limitée à la menuiserie et à l’assemblage de meubles. Ainsi, le KWB Dubelprofi déjà mentionné et les dispositifs similaires sont idéaux pour percer des trous sur des surfaces planes, par exemple pour la fixation dans les murs. Les conducteurs avec une rainure en V sur la semelle sont pratiquement le seul outil qui vous permet de percer rapidement et avec précision dans un tube rond ou dans une nervure rectangulaire d’une pièce.

Gabarit de perçage de trou

La nécessité de percer des trous strictement perpendiculaires dans les murs en béton et en brique se pose souvent lors de la réalisation d’ouvertures ou la nécessité de contourner les canaux technologiques cachés ou le renforcement. Dans le cas le plus simple, à ces fins, vous pouvez utiliser les supports de forage Wolcraft Tecmobil ou KWB 7778, ces appareils sont également conçus pour une utilisation de bureau. Dans le cas de la réalisation de trous d’un diamètre important, les dispositifs Mechanic Distar, également conçus pour le forage avec des couronnes victorieuses, aident bien; dans la même série, il existe des couvercles de dépoussiéreurs pratiques.

Gabarit de perçage de trou

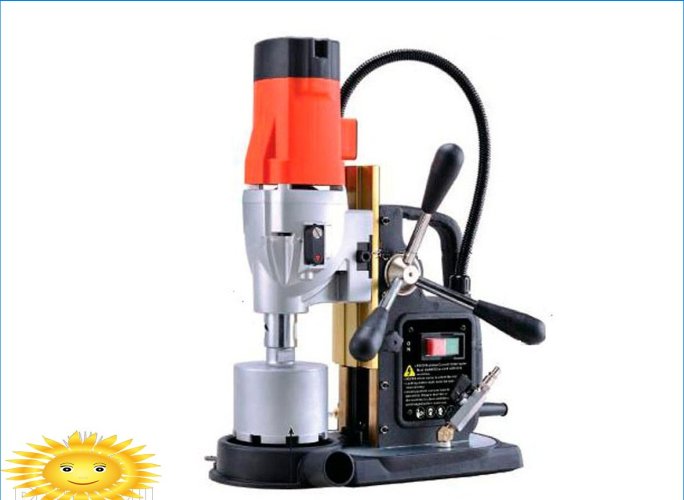

Les gabarits les plus sérieux et les plus spécialisés sont appelés supports de forage au diamant. Dans ce segment, vous pouvez trouver à la fois des options budgétaires, telles que le Titan HC 1000, et des appareils coûteux de Bosch et AGP. Une caractéristique distinctive de ces gabarits est la présence d’un manchon fendu pour la fixation du col de broche d’un foret ou d’un perforateur, ou d’une perceuse spécialisée. En outre, les gabarits ont un dispositif d’alimentation mécanique, ce qui est une exigence obligatoire lors de l’utilisation de trépans diamantés..

Fabrication indépendante de conducteurs

En conclusion, il convient de noter que la plupart des artisans n’ont pas besoin de dépenser de l’argent pour des accessoires de forage assez coûteux. Pour les opérations techniques ponctuelles, il n’est pas nécessaire que le gabarit ait été conçu pour percer des centaines de trous.Par conséquent, dans certains cas, un bloc de bois ordinaire est suffisant, dans lequel un certain nombre de trous du diamètre requis ont été réalisés sur la machine de forage, ainsi que des forets à tige allongée..

Pour des solutions plus technologiques, vous pouvez utiliser un système de tuyau sans soudure, perpendiculaire à une plaque métallique, et un palier situé à l’intérieur d’une taille appropriée. Cette conception peut être complétée avec un minimum d’effort par des butées, des pinces à vis et des trous de centrage..
