Calcul du revêtement: comment ne pas se tromper lors de l’achat de panneaux et de composants

Points d’article

• Dispositions générales
• Calcul du nombre de profils
• Rail de vidange
• Profil de départ
• Coins
• Encadrement de fenêtre
• Profil de finition
• Calcul des panneaux
• Garniture de départ de toit
• Garniture de fronton
• Coût du revêtement

Dans cet article, vous apprendrez à calculer correctement le nombre de panneaux et autres éléments de revêtement. Nous parlerons également de la façon de ne pas se tromper lors de l’achat d’un profilé pour fenêtres et d’un panneau à vent. L’article fournit des prix approximatifs pour le revêtement.

Les panneaux de vinyle (parement) sont l’un des types de revêtement les plus populaires pour un système de façade ventilée. La facilité d’installation, la durabilité et une apparence soignée l’ont rendu très populaire dans la construction et la réparation.

Dispositions générales

Le revêtement de vinyle est l’étape de finition de la décoration extérieure ou de la reconstruction des surfaces murales extérieures. Il a une méthode mobile de fixation aux vis autotaraudeuses à travers des perforations. La base sur laquelle les panneaux sont fixés est une caisse (ou contre-treillis), pré-alignée avec les cordons. Les extrémités des panneaux et des éléments de profil ne nécessitent pas de découpage parfaitement précis, car chevaucher les bords d’usine ou entrer dans les rainures et les niches d’usine. Cela simplifie et accélère grandement l’installation..

En plus des panneaux eux-mêmes, le kit de finition comprend:

1. Profil J.
2. Profil F.
3. Coin extérieur.
4. Coin intérieur.
5. Profil de départ.
6. Profil de finition.
7. Profilé en H, barrette de connexion.

Il existe également des éléments combinés supplémentaires:

1. Wind J-profile – J-rail avec panneau de 200 mm de large.
2. Angle unilatéral – profilé d’angle avec panneau de 200 mm.

Calcul du nombre de profils

Considérez la quantité de matériel dans l’ordre d’installation.

Rail de vidange

Cet élément est fixé le long du périmètre du bâtiment au-dessus du socle, ou il crée lui-même un faux socle. Il s’agit d’une corniche en plastique montée avec un chevauchement de 20 à 30 mm. La longueur d’un profil est Lstart = 3800 mm. Le numéro de ce profil peut être calculé par la formule:

• L_début = (P_socle + 5%) / 3,8 (arrondi)

Profil de départ

Ce profil est un verrou séparé, une copie de celui en haut du panneau. Il est nécessaire de fixer le panneau de la première rangée (de départ). Longueur de la planche – 3580 mm. Habituellement, il est monté sur le dessus de la barre de vidange ou avec elle. Le numéro du profil de départ sera égal à:

• N_début = P_bâtiment / 3,5 (arrondi)

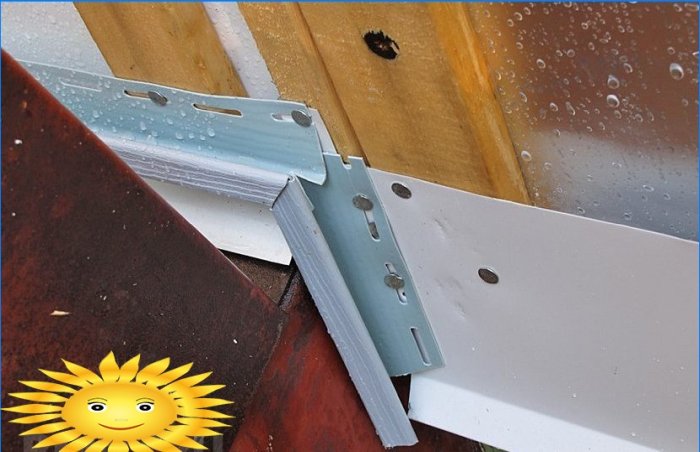

Coins

Le type de profil principal et le plus cher est le coin extérieur ou intérieur. Habituellement, sa longueur est de 3 mètres. Pour déterminer le nombre d’un profil, vous devez calculer le nombre de morceaux entiers de planches dans un coin et multiplier par le nombre de coins du bâtiment:

• N_coins = H_coin / 3 x N_coins

Si la hauteur d’un coin est comprise entre 3,1 et 3,4 m, 3 pièces peuvent être nécessaires pour deux coins. profil (si la garniture n’est pas nette).

Encadrement de fenêtre

En fonction des particularités de l’installation des fenêtres et de l’aspect général du bâtiment, vous pouvez choisir différents types de profil principal (bande de fenêtre) pour la finition des pentes externes:

1. Lorsque la fenêtre est plate, le cadre est situé le long du plan extérieur du mur. La fenêtre peut être découpée avec un coin extérieur.
2. Avec une plantation moyenne et profonde de la fenêtre – le cadre est situé à 50-180 mm du plan extérieur du mur. La fenêtre est finie avec une bande de fenêtre, ou une bande de vent en J avec un plan (3 m). Le platband sera mince.

Puisque l’ouverture est encaissée de 3 côtés, nous prenons la dimension verticale comme a et horizontale comme b. Dans ce cas, 80 à 100 mm seront utilisés pour la coupe de chaque bord de la planche. Formule de calcul d’une bande de fenêtre pour une ouverture:

• N_{garniture de fenêtre} = (a x 2 + b + 500 mm) / 3 (arrondi)

Le nombre de profils pour toutes les ouvertures peut être calculé à l’aide d’une formule différente:

• N_{garniture de fenêtre} = (A + B + N_ouvertures x 0,6) / 3, où
• A est la somme des longueurs des côtés verticaux de toutes les fenêtres;
• B – la somme des longueurs des côtés horizontaux de toutes les fenêtres.

Profil de finition

Il est installé dans chaque ouverture de manière à ce que la partie libre de la bande de fenêtre s’insère dans celle-ci et chevauche la coupe manuelle. Il est également utilisé pour remplir la dernière rangée si le panneau s’adapte à un bord peu profond. Longueur de la bande de finition 3800 mm.

• N_{planches de finition} = (A + B + 10%) / 3,8

Calcul des panneaux

La première chose à faire lors du calcul est de déterminer combien de panneaux entiers rentreront dans une rangée. La longueur d’un panneau doit être supérieure de 60 mm au pas de lattage (mais pas moins de 200 mm). En divisant la longueur de chaque côté par la longueur d’un panneau, nous obtenons le nombre total de panneaux et la taille du reste, qui ira à la rangée suivante. S’il s’avère que le reste est inférieur au pas de la caisse, il devra soit être «radié» ou un bord supplémentaire de la caisse devra être ajouté.

Comme vous le savez, chaque panneau de revêtement a un chevauchement pour se connecter aux panneaux adjacents. Leur taille standard est de 3660 mm. Largeur de travail d’un panneau – 200 mm, longueur – 3600 mm. Surface de travail totale d’un panneau:

• S_{la poêle} = 3,6 x 0,2 = 0,72 m²

Pour calculer le nombre de panneaux, il est nécessaire de calculer la surface du mur à revêtir et de diviser le résultat par la surface d’un panneau. Arrondissez le résultat..

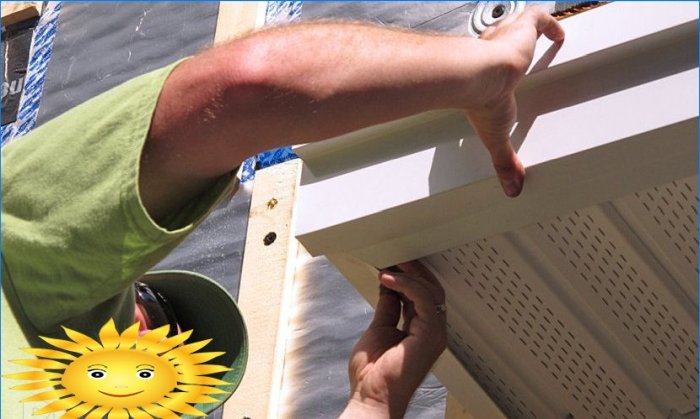

Garniture de départ de toit

Dans l’approche traditionnelle, le surplomb du toit est nivelé et des «soffites» perforés sont disposés pour la ventilation. Cela se fait avec un profil F (mur) et un rail J combiné (avec un plan).

Le nombre de profilés en F (3800 mm) sera égal au périmètre du bâtiment où le soffite rencontre le mur. Le nombre de rails en J sera égal à la longueur du bord du toit (planche à vent).

Le nombre de projecteurs sera égal à la longueur du windboard multipliée par la longueur du surplomb. Longueur d’une feuille de soffite – 3000 mm.

Garniture de fronton

Ce site particulier est à l’origine de nombreuses erreurs de calcul du budget. En raison des nuances du fronton triangulaire, il est parfois nécessaire de livrer 1 ou 2 panneaux séparément. Pour calculer avec précision le nombre de panneaux par fronton triangulaire, il existe deux façons:

1. Local. Si un échafaudage est déjà installé sur le lieu de travail, vous pouvez diviser la hauteur du pignon en bandes de 200 mm. Ce sera la disposition approximative des panneaux. Ensuite, mesurez-les avec un ruban à mesurer et additionnez les résultats individuels. Ajouter 10% au nombre obtenu et diviser par la longueur d’un panneau (3600 mm), arrondir.
2. D’après le croquis. Prenez des mesures depuis le pignon et dessinez un croquis à l’échelle. Ensuite, répétez les étapes du premier sous-groupe, décomposant l’esquisse.

Coût du revêtement

Il est à noter que la conception du panneau s’est avérée si réussie qu’il est copié et répété dans du métal et d’autres matériaux. Voici comment il s’avère, par exemple, un revêtement métallique stratifié sous la texture.

Coût comparatif des panneaux de revêtement

Nom	Fabricant	Prix ​​1 m2, à. e.
Bardage en vinyle
FineBer	Russie	2,7
« Alta-Profile »	Russie	3.2
OISEAU DES NEIGES	Russie	3,5
VOX	Biélorussie	4.1
Royal	Pologne	4,8
Docke	Allemagne	6,8
Multiforme	Etats-Unis	9,5
Cèdre scié grossièrement	Etats-Unis	10,5
Moufle SENTRY	Canada	12,5
Autres types de revêtement
Revêtement en métal	Russie	4.2
Grand Line (métal)	Russie	5,3
« Lbrus » (métal laminé)	Russie	6.1
Revêtement CM (revêtement WPC)	Suède	18,5

En conclusion, nous ajoutons que vous ne devez pas acheter de matériel avec une précision de 1 mètre. Faites le plein de 1 pièce. chaque position – cela vous assurera en cas d’endommagement de la feuille.
