Une fissure dans la fondation est un cauchemar pour tout propriétaire conscient. Heureusement, il existe un moyen éprouvé et fiable de réparer les défauts et de renforcer les fondations des maisons. Nous vous parlerons des possibilités des pieux vissés et des méthodes de renforcement de la fondation avec leur aide..
La technologie de renforcement des fondations en béton à l’aide de pieux n’est pas nouvelle, mais grâce au développement de la base technique dans l’industrie de la construction, elle est devenue disponible pour une utilisation dans les ménages privés. Cette méthode de renforcement de la fondation n’est pas bon marché, mais fournit les meilleurs résultats dans les plus brefs délais..
L’utilisation de pieux assure une solidité et une résistance maximales de la structure porteuse du bâtiment aux changements de densité du sol: soulèvement hivernal, érosion des eaux souterraines et retrait naturel. Toute la gamme des travaux peut être vraiment achevée en une saison, et le résultat surpassera tout, même les attentes les plus folles. La technologie des pieux confère aux fondations des caractéristiques qui ne peuvent être obtenues même avec un remplacement complet. Une excellente résistance mécanique et une stabilité structurelle permettent de construire les deuxième et troisième étages de la superstructure même sur les bâtiments considérés comme d’urgence avant le renforcement..
Quelles fondations peuvent être réparées à l’aide de pieux vissés
L’utilisation prévue de l’aéronef est le dispositif d’un support de palier dans les zones de sol à densité faible ou inégale. Grâce à la conception originale de la lame, le pieu vissé a une plus grande surface d’appui au sol que le béton armé et est donc capable de résister à une pression importante – jusqu’à 25 tonnes. Cependant, l’utilisation de pieux vissés ne se limite pas à des conditions géologiques difficiles: ils font parfaitement face à la plupart des tâches courantes qui peuvent être assignées aux structures porteuses..
Renforcer les fondations des bâtiments à plusieurs étages
Les pieux vissés sont peut-être la seule méthode relativement sûre pour renforcer les fondations des bâtiments à plusieurs étages. En raison de la charge élevée, la base en béton est difficile à ouvrir et on ne peut pas parler de son remplacement complet ou partiel. En utilisant le soleil, vous pouvez avec le plus grand soin atteindre le plan inférieur de la fondation et la soutenir sans la dégager du sol.
Préparer une structure obsolète pour un développement vertical
Une situation similaire se produit lors du renforcement des fondations de bâtiments anciens. Lors de la construction de maisons dans la période d’après-guerre, il y avait une grave pénurie de matériaux de construction et, par conséquent, la qualité des fondations laisse beaucoup à désirer. Lorsque vous essayez d’ouvrir une telle fondation, un effondrement et une déformation complète du réseau de support se produisent très souvent, ce qui implique son remplacement complet. Les pieux vissés sont capables de soutenir la fondation sans interférence significative dans sa structure fragile en raison des têtes d’une conception spéciale.
Réparations d’urgence des fondations en raison d’un affaissement anormal du sol
En raison de l’érosion du sol par les eaux souterraines, des zones de densité différente apparaissent, en raison desquelles la fondation est soumise aux conséquences d’une répartition inégale de la charge: fractures, déformations, effritements. La seule alternative à l’utilisation du VS dans ce cas est un remplacement complet du sol sous la fondation ou son compactage par un mortier de ciment rare. Dans ce cas, les VS ne sont pas seulement la solution la moins chère, mais aussi la plus durable: ils ne reposent pas sur les couches supérieures du sol, mais maintiennent la force à la profondeur où l’effet de l’érosion hydrique est minime..
Première étape. Etude géo-environnement et calculs de portance
Si vous souhaitez renforcer la fondation avec des pieux vissés, vous devez observer une opération claire étape par étape. La première étape consiste à effectuer un examen approfondi, qui détermine:
- Densité du sol sur tout le périmètre du bâtiment. Pour cela, de nombreux échantillons sont prélevés dans le sol et comparés les uns aux autres pour la densité et l’humidité. L’échantillonnage est effectué, en règle générale, par la méthode du point. Lors de l’excavation du sol aux étapes suivantes, des échantillons supplémentaires sont prélevés, en fonction des résultats de l’analyse, dont des ajustements supplémentaires peuvent être effectués.
- Le nombre de pieux requis, leurs points de placement, le degré de pénétration, le type de pales et de têtes, ainsi que l’épaisseur du mât porteur.
- L’état actuel de la fondation, le type et le rythme de sa destruction. L’examen établit également des mesures dont l’adoption est garantie pour restaurer la résistance de la structure porteuse..
- La nécessité d’un coulage supplémentaire, le calcul du treillis d’armature et la composition du béton.
Les études géotechniques et l’émission de conclusions sur les propriétés des sols sont effectuées par des laboratoires et des entreprises spécialisés. Ces types de travaux sont soumis à des licences obligatoires et sont considérés comme un domaine d’expertise technique étroitement ciblé. Il suffit de réaliser une étude pédologique selon six indicateurs, cependant, un avis d’expert sur les propriétés physiques et mécaniques est rédigé pour onze. Dans les cas généraux concernant la construction urbaine et rurale, se concentrer sur le segment de prix inférieur.
Deuxième étape. Renforcement des modules d’angle « taureaux »
Vous devez commencer par renforcer les sections de la fondation qui représentent la majeure partie de la masse distribuée. Les parties d’angle du support de bâtiment sont soumises à la plus grande charge, qui provient de la géométrie de la structure. Souvent, seul le renforcement des coins de la fondation suffit pour éviter une destruction supplémentaire et réduire le degré de déformation naturelle.
Préparation de l’objet. Exposez la fondation
Pour accéder à la base en béton, il est nécessaire de creuser une fosse en tenant compte des caractéristiques suivantes:
- Dimensions pas moins de 100×100 centimètres et approfondissement en dessous du niveau de la fondation.
- La quatrième partie de la fosse doit tomber directement sur le coin de la structure en béton.
- Le fossé pour la fondation ne doit pas être trop grand: il suffit de prévoir un espace de 10 centimètres.
- Lorsque la fondation est ouverte, la saleté doit être lavée et laisser sécher pendant 24 heures.
Vissage de pieux

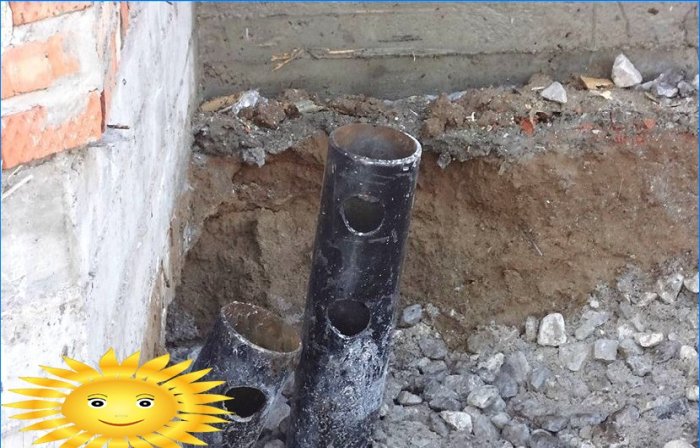

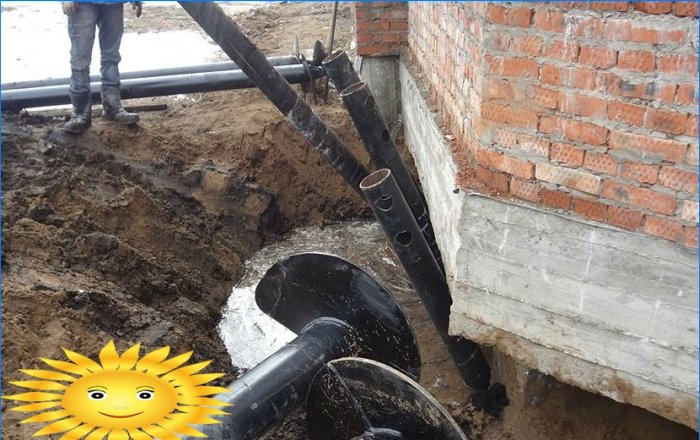

L’immersion des pieux d’angle peut, si nécessaire, se faire manuellement: les dimensions de la fosse et l’absence de restrictions du côté des parois permettent au bouton de se déplacer librement. Les pieux doivent être immergés à une profondeur déterminée par les particularités de la structure existante de sorte que la tête plate affleure le bord inférieur de la fondation. Le point d’insertion des pieux doit être situé le plus près possible du coin du bâtiment. Le projet peut prévoir l’utilisation de deux pieux sur les côtés opposés du coin de la fondation.
Renforcement et coulage
Un bloc de béton appelé «taureau» doit être coulé dans la fosse creusée. Pour ce faire, vous devez assembler un cadre à partir d’une armature en acier:
- Sous la fondation, des tiges de renfort profilé d’un diamètre de 12 mm sont introduites et n’atteignent pas le bord du creusement de 5 à 10 cm. La meilleure option serait de soutenir l’armature à la fondation avec des pierres ou des briques cassées.
- Les extrémités tournées vers l’extérieur de l’armature doivent couvrir au moins la moitié de la zone d’excavation. En général, 6 à 7 tiges suffisent, qui sont posées à plat sur la tête du pieu et y sont soudées. Après avoir fixé le renfort sur les têtes, les pierres de fixation doivent être enlevées.
- Plusieurs tiges de renfort sont soudées verticalement à la tête de pieu.
- Conformément aux paramètres spécifiés, un cadre est formé de tiges de renforcement et d’un treillis de renforcement.

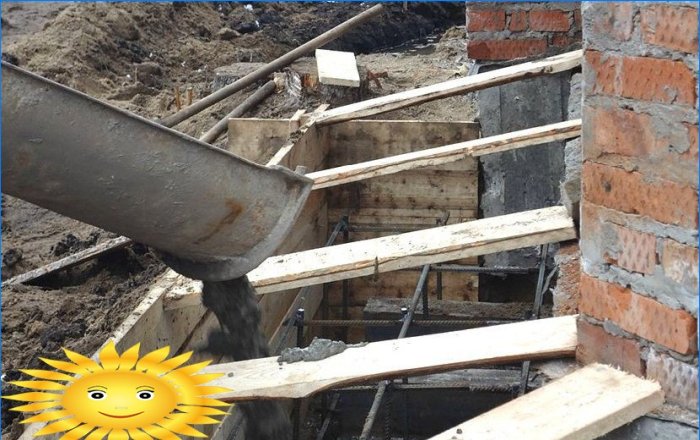

Le coulage du béton doit se faire en deux étapes. Lors de la première étape, le mélange de béton est coulé à un niveau non inférieur au milieu de la fondation existante et soumis à des vibrations. À la deuxième étape, il est possible de réduire la consommation de mélange de béton en réduisant la taille de la fosse de 30 à 40% à l’aide d’un coffrage externe.
Remarque: si le remplissage supplémentaire n’est pas fourni par le projet, une équerre est utilisée comme tête et aucun renforcement supplémentaire n’est effectué..
Troisième étape. Renforcer la fondation en bande

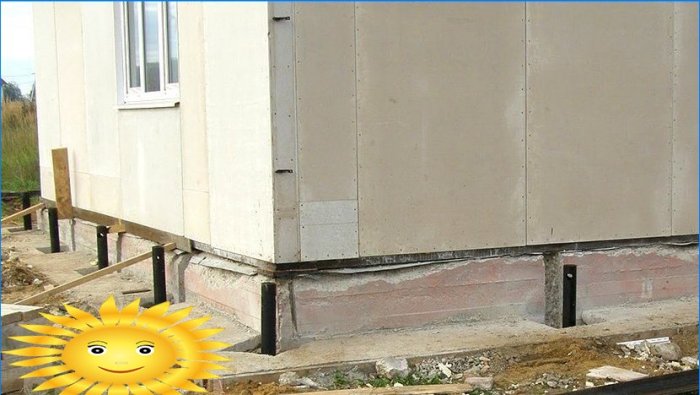

Si la technologie nécessite le renforcement de la structure porteuse sur tout le périmètre, la troisième étape des travaux est effectuée. Le renforcement de la fondation en bande est le processus le plus long et le plus complexe. De plus, en raison de la petite taille de la tranchée, il devrait être possible d’utiliser une mécanisation à petite échelle pour le vissage des pieux..
Terrassements lors de la réfection de la fondation sur tout le périmètre
L’excavation se fait manuellement:
- Une tranchée jusqu’à 50 centimètres de large est creusée sur tout le périmètre du bâtiment.
- L’ouverture et le renforcement ultérieur sont effectués progressivement: il est impossible d’ouvrir plus de la moitié de la longueur d’un mur, mais pour accélérer le processus, des travaux peuvent être effectués de différents côtés de la maison.
- La profondeur de la tranchée doit correspondre au fond de la fondation. Si le projet consiste à verser un réseau supplémentaire, le fond de la tranchée doit être abaissé de 15 à 20 centimètres plus bas, sans affecter la couche de sol directement sous la fondation.
Démantèlement partiel
Lors du processus d’ouverture de la fondation, vous pouvez souvent trouver des fragments de béton complètement détachés, qui doivent être enlevés. De plus, la couche de béton peut être soumise à une défectoscopie et en cas de résultats insatisfaisants, il vaut la peine de démonter les zones endommagées. Dans le même temps, un certain nombre d’ajustements sont apportés à la disposition des points d’entrée des pieux.
Conduite en pieux par une méthode mécanisée

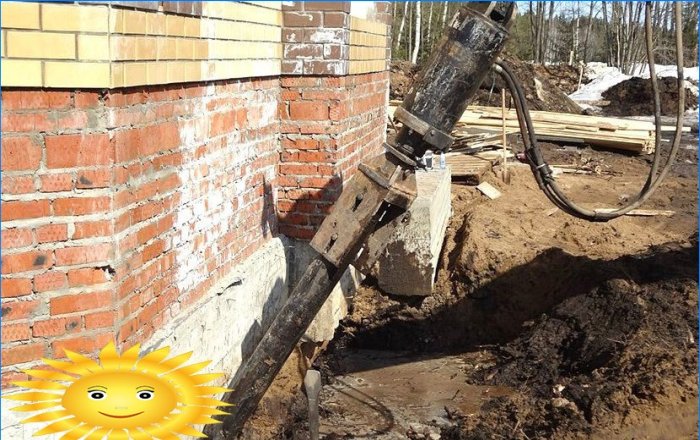

Les pieux sont vissés à l’aide d’une boîte de vitesses portable ou d’un mécanisme de forage et de grue sur une unité automotrice. La portée du dernier bras de la flèche doit être suffisante pour enfoncer le pieu dans la tranchée à la profondeur spécifiée, sinon des tiges spéciales devront être utilisées. Le point d’entrée des pieux dans le sol est situé à une distance bien définie. Un support d’écartement est utilisé comme tête, dont le talon doit passer sous la fondation pour être renforcé d’au moins?. Le support doit être renforcé avec des goussets du côté inférieur.
Bétonnage
Si nécessaire et possible, un bétonnage partiel est effectué, dont le processus est à bien des égards similaire au coulage de fragments d’angle de la fondation, mais présente encore des différences:
- le renfort est introduit sous la fondation sans appui sur la tête;
- un cadre de renforcement longitudinal est formé, les tiges sont soudées aux supports aux extrémités des pieux. Le renforcement longitudinal doit mesurer au moins 6 mètres de long et le renforcement transversal ne doit pas atteindre les parois de la fosse de 10 à 15 centimètres;
- le cadre a une section transversale rectangulaire et est formé sur des cadres métalliques.
Le coulage du mélange de béton peut être effectué en une seule étape, mais vous devez vous assurer que le béton s’écoule dans la zone du tunnel. La meilleure option serait d’appliquer un retrait de vibration.
Maisons préfabriquées et en rondins
Il est plus facile d’équiper des bâtiments légers et des structures avec une fondation sur pieux vissés. Lors du remplacement ou du renforcement de la fondation, seules les grillages restent intacts, dont le niveau doit être guidé lors de l’installation des titres.

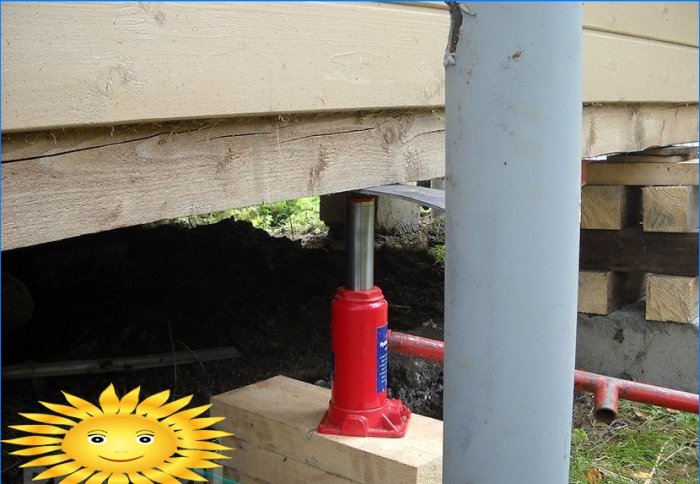

Soulever le bâtiment avec des vérins

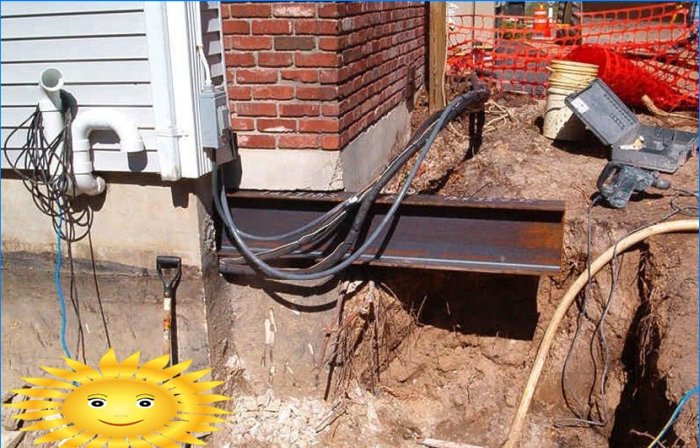

Pour effectuer le remplacement de la fondation, le bâtiment doit être surélevé. Pour cela, un équipement hydraulique spécial et des supports de fixation sont utilisés. Souvent, le rééquipement de la fondation est effectué en deux étapes: d’abord, un côté de la structure est surélevé et un nouveau support est monté en dessous. Ensuite, le bâtiment est surélevé de l’autre côté, en s’appuyant sur la nouvelle structure et le renforcement de la fondation est terminé, après quoi la structure est complètement abaissée. Si la maison a la forme d’un rectangle, il est préférable de la soulever du côté le plus large, afin d’éviter l’apparition d’un point de rupture.
Appareil de fondation
Les pieux sont insérés dans le sol à la plus petite distance du bâtiment symétriquement de deux côtés opposés en fonction de la position des bornes de support, en utilisant l’une des méthodes d’immersion disponibles.
Les têtes plates sont montées sur les pieux vissés, tandis que leur niveau horizontal est clairement vérifié avec les grillages.

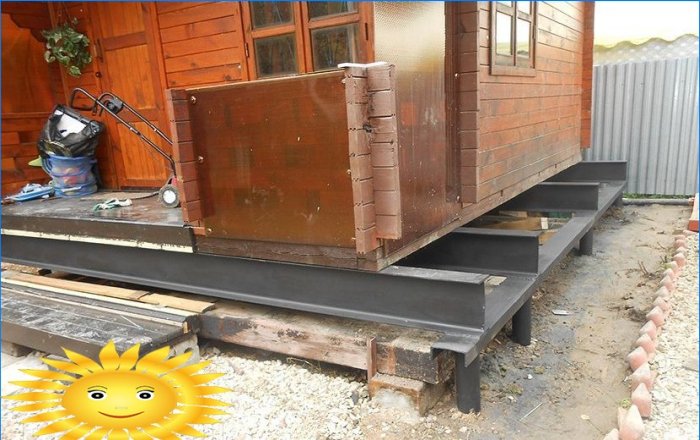

Les pieux opposés sont connectés à l’aide de poutres en T ou de poutres en U par soudage à l’arc.
Les grillages sont renforcés: ils doivent être recouverts d’un substrat métallique et fixés autour du périmètre avec une bande d’acier.
S’il est nécessaire de renforcer la fondation des quatre côtés, le bâtiment est soulevé en quatre étapes: d’abord par rapport à la transversale, puis à l’axe longitudinal. La connexion des poutres porteuses peut être effectuée à une distance du grillage le plus proche ne dépassant pas 50 cm.
