Faire des pieux vissés est un processus assez simple. L’essentiel est la présence d’un petit arsenal d’outils de coupe et d’une machine à souder. La qualité des pieux dépend du matériau de poteau sélectionné, de la forme, de la taille de la lame et de la pointe.

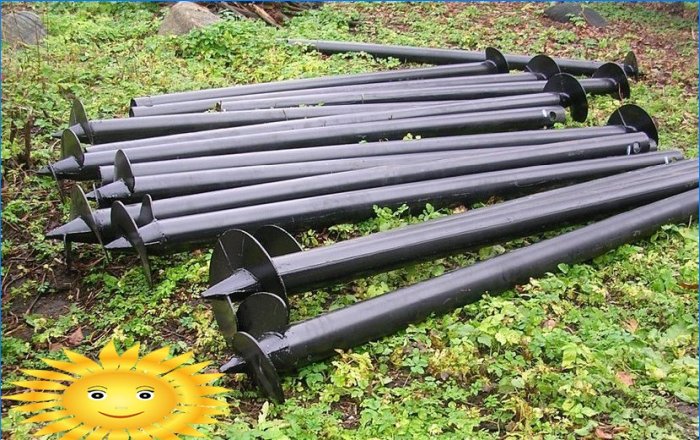

Longue durée de vie, fiabilité élevée, facilité d’installation, possibilité d’utilisation sur la plupart des types de sols ont déterminé la forte diffusion des pieux vissés dans la construction de logements privés. Chaque propriétaire zélé peut faire des pieux vissés de ses propres mains..
Sélection de métal laminé
De nombreux facteurs influencent la qualité et la durabilité des pieux. Le principal est la qualité du métal laminé de tous les composants de la pile. En Russie, il n’y a pas de règles claires, y compris une norme d’État, qui réglementerait toutes les caractéristiques des pieux vissés. Pour la fabrication de pieux, les aciers à faible teneur en carbone – jusqu’à 0,25% sont parfaits. Lors de l’achat de produits métalliques laminés, demandez au vendeur un certificat de qualité et des documents sur la réussite du contrôle technique.
Dans la fabrication de pieux, les diamètres suivants sont principalement utilisés: 57, 76, 89, 108, 133 mm.

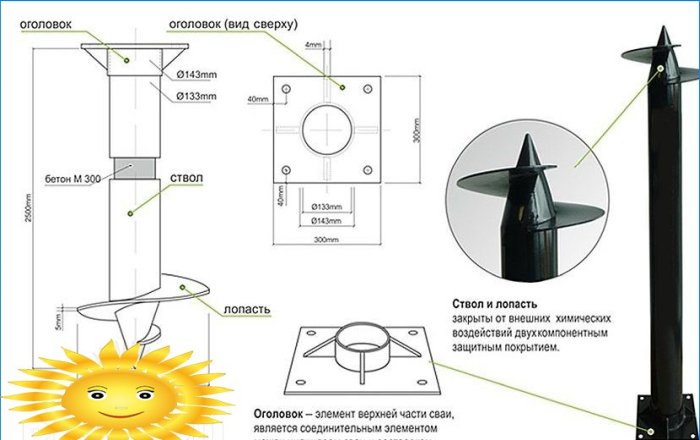

La structure de pieux vissés se compose de trois parties:
- tronc;
- pointe de lame de vis;
- tête.
La conception de la pile offre deux options pour la pointe:
- soudé – une partie de la tige du pieu est utilisée, qui est rétrécie en un cône;
- coulé avec une lame – soudé sur l’arbre du pieu.

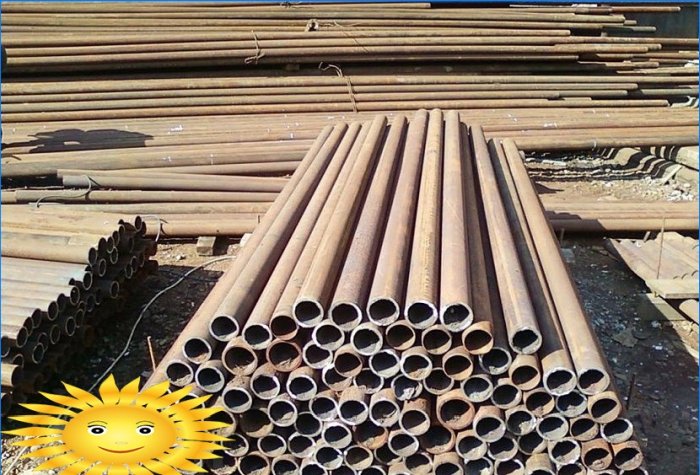

Un tuyau en acier est utilisé comme arbre de pieu. Il peut s’agir de tuyaux étirés solides ou soudés. Très souvent, un tuyau utilisé de l’industrie pétrolière est utilisé pour les pieux faits maison..

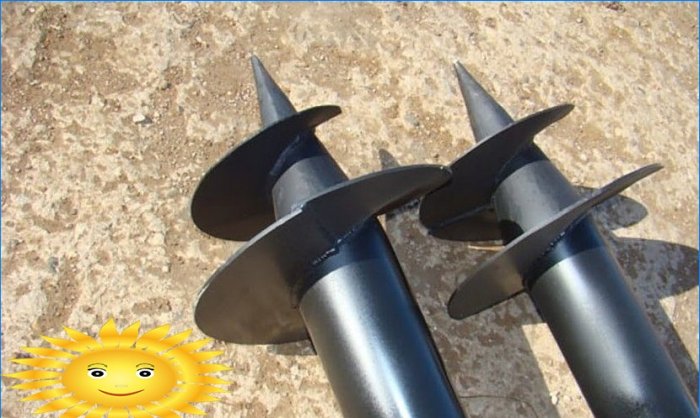

La capacité portante du pieu est assurée par une lame hélicoïdale. La lame peut être fixée à la fois à la pointe elle-même et à la tige du pieu. Cela n’a pas vraiment d’importance. À la maison, il est très problématique d’assurer un calcul précis et un ajustement serré de la lame à la pointe, par conséquent, fondamentalement, la lame est montée sur l’arbre du pieu.

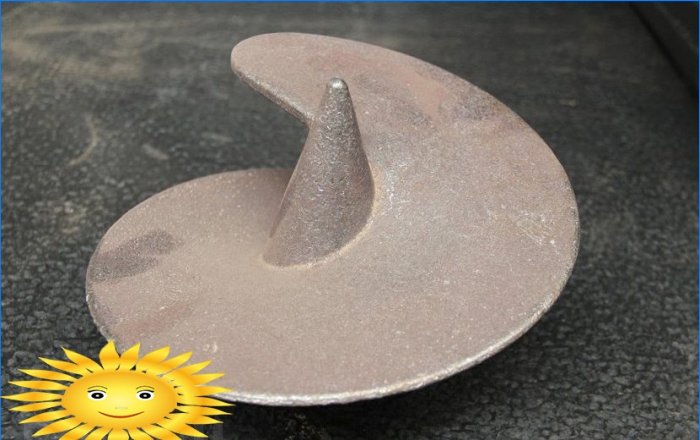

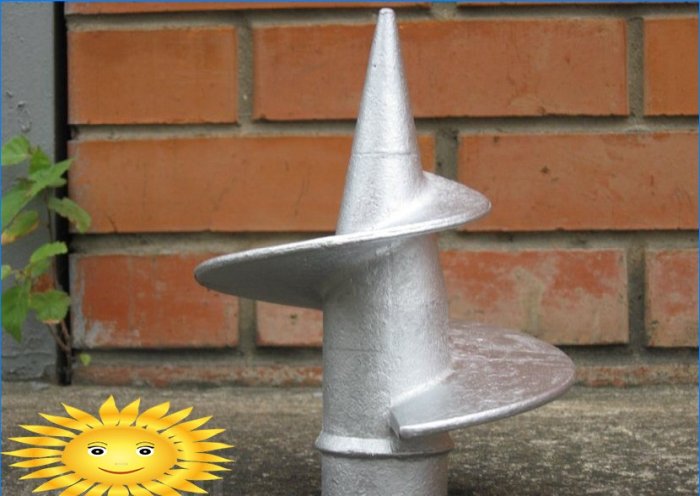

Pour réduire les coûts de main-d’œuvre, vous pouvez utiliser des pointes en fonte prêtes à l’emploi avec des lames hélicoïdales, auxquelles l’arbre de pieu est soudé. L’utilisation d’une pointe moulée garantira l’entrée correcte du tour de la tarière, ainsi que l’absence de risque de rupture de lame, garantissent une grande fiabilité du produit. À son tour, l’utilisation d’une pointe prête à l’emploi augmente le coût du pieu vissé. Par exemple, une pointe moulée pour un 108ème tuyau chez différents fabricants coûte à partir de 750 roubles pièce.
Calcul des paramètres de pieu
La capacité portante est calculée à partir de plusieurs facteurs:
- diamètre de la lame;
- la profondeur de la lame;
- type de sol;
- résistance du sol.

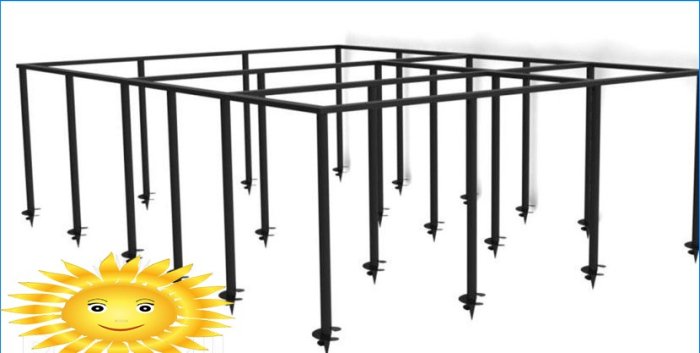

Le nombre de pieux pour une structure dépend:
- poids de la structure, y compris les cloisons et la toiture;
- charge opérationnelle (poids du mobilier et de l’équipement);
- charge de neige en hiver.
Le nombre de pieux doit être calculé individuellement, en fonction du relief du site, des caractéristiques structurelles et opérationnelles de la structure.
Comme mentionné ci-dessus, presque tous les types de tuyaux peuvent être utilisés comme tronc. Le paramètre principal sera l’épaisseur de la paroi du tuyau. Pour tous les pieux, l’épaisseur de la paroi du tronc doit être d’au moins 3,5 à 4 mm; avec un métal plus fin, le pieu peut simplement se casser. Et plus l’épaisseur de la paroi est grande, plus la durée de vie de la pile est longue. L’augmentation de l’épaisseur de la paroi offre une grande marge de sécurité. L’effet de la corrosion sur la capacité portante de la colonne est également réduit.
Fabrication de tonneaux

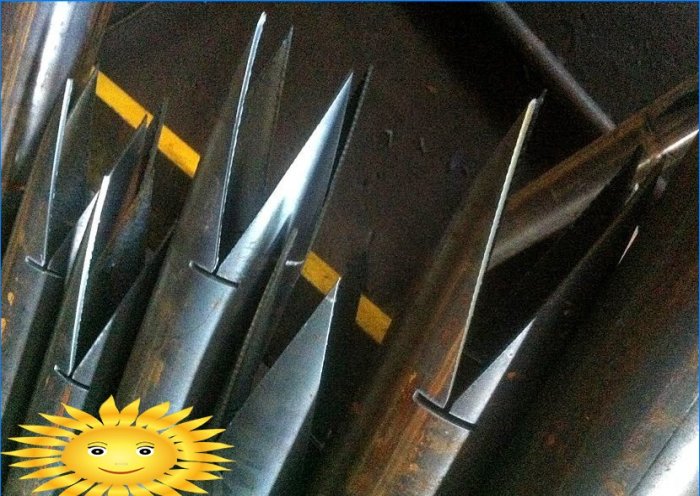

Une couronne doit être faite à partir d’une extrémité du tuyau. La longueur de la couronne est de 200–250 mm. Il est nécessaire de couper 4 à 6 dents, en fonction du diamètre du tuyau. Les dents sont pliées vers le centre, obtenant un cône. Le cône résultant doit être soigneusement bouilli le long de toutes les coupes..
Sur la face arrière du tuyau, à une distance de 70 à 100 mm du bord, deux trous doivent être percés. Ils servent à fixer un dispositif de montage lors du vissage d’un pieu. Le diamètre du trou dépend du diamètre du tuyau. Pour les tuyaux de petits diamètres, les trous ne sont pas percés, mais de petites pattes sont soudées dans lesquelles les leviers sont insérés lorsque le pieu est vissé.
Si, lorsque vous faites une pile de vos propres mains, vous utilisez une pointe en fonte avec une lame, il vous suffit de la placer sur un tuyau du diamètre approprié et de souder sur toute la circonférence, après avoir reçu une extrémité finie.
Tête

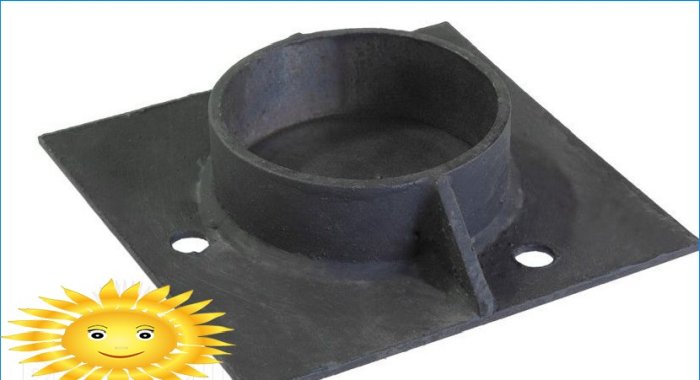

Pour la fabrication de la tête de pieu, une plaque en forme de carré 250×250 mm est nécessaire. L’épaisseur du métal est de 5 à 7 mm, si vous utilisez une plaque plus mince, il y a une possibilité de déformation. Il est nécessaire de prévoir des trous technologiques dans la plaque pour la fixation du cerclage supérieur.
D’un côté de la plaque, il est nécessaire de souder un petit morceau de tuyau de 100 à 200 mm de long, dont le diamètre intérieur est supérieur de 1 à 2 mm au diamètre extérieur du pieu. De plus, la plaque est soudée avec de petites flèches à la section de tuyau. La tête est déjà montée sur le pieu vissé après la coupe ou la construction jusqu’au niveau requis du tronc du pieu.
Si le cerclage de pieux est effectué avec un tuyau profilé ou une poutre en I, la tête ne peut pas être utilisée.
Géométrie hélicoïdale de la lame
Lorsque vous faites des piles de vos propres mains, le principal problème auquel vous serez confronté sera la géométrie de la lame. Des virages serrés, une élévation en spirale inégale, une entrée infructueuse du tour de lame et un pas de virage mal choisi peuvent « enterrer » votre pieu au stade initial du vissage.
La largeur de la lame de pieu dépend du diamètre du tronc. Le canon d’un diamètre de 56 mm a un diamètre de lame de 86 mm, pour le 108e tuyau – 300 mm. L’épaisseur de la tôle pour fabriquer la lame est de 5 à 7 mm. Il est préférable de couper le diamètre intérieur de la lame avec un cutter plasma, cela fournira un tranchant uniforme.
Après avoir reçu le cercle de la lame, il doit être étiré dans la vis. Le pas de la lame est de 40 à 70 mm. Plus la marche est grande, plus il est difficile pour la pile de pénétrer dans le sol..
L’un des moyens les plus simples d’étirer une lame est de serrer une extrémité de la lame dans un étau et de frapper l’autre extrémité avec un marteau pour la façonner. Il faut se rappeler qu’avec cette méthode, il y a une forte vibration du matériau..
Nous vous suggérons de vous familiariser avec la vidéo, qui montre clairement la méthode de fabrication d’un pieu vissé de vos propres mains.
