Comment préparer une ouverture pour un escalier inter-niveaux

Points d’article

• Déterminer l’emplacement des escaliers dans la maison
• Calcul de l’échelle
• Déterminer le type d’escalier
• Installation du plancher à ossature et sélection d’une ouverture dans celui-ci
• Isolation thermique et phonique du sol
• Bardage ouvrant
• Conseils utiles

Il n’y a peut-être pas de propriétaire qui ne rêverait d’agrandir sa propriété. Le développement de nouveaux territoires est inhérent à chaque personne. L’un des moyens les plus simples et les plus économiques de maîtriser les précieux mètres carrés supplémentaires consiste à convertir le grenier en espace de vie.

Mais avec toute l’attrait de cette occupation, l’endroit le plus difficile est le dispositif d’un escalier inter-niveaux. Cet article traite de la procédure de détermination de la place d’un escalier, de son type et de l’obtention d’une ouverture lors de la reconstruction d’un grenier dans une maison ancienne.

Sans aucun doute, les escaliers fabriqués selon les technologies classiques avec l’utilisation de matériaux coûteux confèrent à la maison une monumentalité, une importance et une brillance particulière. Mais la modernité dans le style du minimalisme et une crise permanente ont conduit au fait que neuf propriétaires de logements de classe économique sur dix voteront pour l’utilisation prudente de l’espace dans leur maison et pour économiser de l’argent..

Un escalier inter-niveaux est une structure coûteuse. Surtout s’il est fabriqué sur commande. Cependant, avec une certaine habileté, vous pouvez faire presque tout le travail vous-même. Cela s’applique non seulement aux calculs et à la construction d’escaliers en bois, mais également en métal soudé. Mais avant de commencer à mettre en pratique vos idées, vous devez décider de la forme et de l’emplacement de l’escalier, ainsi que préparer l’ouverture..

Déterminer l’emplacement des escaliers dans la maison

Quoi qu’il en soit, et tout le monde le sait, les escaliers prennent trop de place. Plus il est plat et, par conséquent, plus pratique pour le passage, plus la taille de l’ouverture en dessous est grande et plus vous devez déplacer la première étape de la projection à partir de la dernière..

L’escalier le plus pratique est considéré comme celui dans lequel la largeur de la bande de roulement (partie horizontale de la marche) est d’au moins 30 cm et la hauteur de la contremarche (la partie verticale de la marche) ne dépasse pas 17 cm.Ces indicateurs peuvent être obtenus si l’angle d’inclinaison de l’escalier est compris entre 30 et 40 degrés … Voici quelques règles simples, à la suite desquelles vous pouvez assez facilement choisir l’emplacement des escaliers inter-niveaux dans la maison.

1. Si possible, placez les escaliers dans une zone non résidentielle de la maison. Il est extrêmement peu pratique d’utiliser un salon si une structure encombrante y est installée.
2. Si un escalier entre niveaux mène au grenier, essayez de l’organiser de manière à ce que la sortie soit aussi proche que possible de la ligne médiane longitudinale du grenier..
3. Utilisez une règle géométrique simple pour estimer grossièrement la longueur de l’ouverture – une jambe située en face d’un angle de 30 degrés est égale à la moitié de l’hypoténuse. Autrement dit, avec une hauteur sous plafond de 3 mètres dans la pièce et une pente d’escalier de 30 degrés, la longueur d’ouverture sera de 6 mètres.
4. L’accès aux escaliers doit être libre. Si quelque chose interfère avec cela, demandez-vous s’il vaut la peine de faire les pistes.
5. Il existe des types d’escaliers qui ne prennent pratiquement pas de place dans la pièce, par exemple les escaliers en spirale, mais il est problématique de soulever quoi que ce soit le long d’eux. Considérez ces projets en dernier recours, en privilégiant les modèles plus simples.
6. Les échelles peuvent être ouvertes et construites. Il est conseillé de placer des escaliers ouverts là où il n’est pas souhaitable d’encombrer l’espace avec des structures massives, et des escaliers intégrés où il est prévu d’utiliser l’espace sous les escaliers (par exemple, pour une salle de bain pour les invités ou un garde-manger pour l’inventaire du ménage).
7. Vous ne pouvez pas percer une ouverture dans le plafond de l’étage supérieur à tous les endroits. Si nous parlons d’un chevauchement monolithique ou d’un chevauchement avec des dalles en béton armé, il est nécessaire de développer un projet séparé et de l’approuver avec l’auteur ou dans une organisation reconnue par l’auteur de l’ensemble du projet de maison.
8. Si la taille de l’ouverture ne vous permet pas d’entrer dans les escaliers à l’endroit que vous avez déterminé comme le meilleur selon les indicateurs ci-dessus, vous pouvez réduire l’ouverture en augmentant l’angle d’inclinaison, mais dans ce cas, changez la forme des marches en un « pas de canard ». Une telle échelle est plus difficile à fabriquer, mais elle est très pratique à des angles de pente de 45 à 70 degrés..

Calcul de l’échelle

La plupart des échelles ne nécessitent pas de calculs mathématiques grandioses. Il est important de pouvoir déterminer, en utilisant des connaissances de base en géométrie, l’angle d’inclinaison de l’escalier, le nombre de marches, la hauteur de la contremarche, la largeur de la bande de roulement et la longueur de l’ouverture.

Les données initiales pour ces calculs sont la hauteur entre le plancher fini du niveau inférieur et le plancher fini du deuxième niveau. Cela signifie que s’il y a des planchers en bois sur la chape en béton, la hauteur est mesurée à partir de la chape en béton, car les planchers en bois ne sont pas propres. La même règle s’applique aux étages supérieurs..

Par exemple, après avoir mesuré la hauteur du sol sur le lieu d’installation de l’escalier, le résultat était de 3 mètres. L’angle d’inclinaison le plus pratique de l’escalier est de 30 degrés, ce qui signifie que la longueur de l’ouverture sera de 6 mètres. Avec une largeur de bande de roulement de 30 cm, 20 marches peuvent être posées sur la saillie de l’ouverture. En divisant 3 mètres de hauteur de plancher par 20, nous obtenons une hauteur de contremarche minimale de 15 cm.

Cependant, le plus souvent, une ouverture aussi longue ne peut être trouvée même dans une grande maison, mais que dire d’une petite maison! Par conséquent, la prochaine étape consistera à optimiser la disposition spatiale des escaliers dans la maison tout en ajustant la taille des marches et des contremarches, ce qui est obtenu en choisissant la forme de l’escalier..

Déterminer le type d’escalier

Dans la plupart des cas, l’escalier inter-niveaux interne doit permettre une montée et une descente confortables jusqu’à une hauteur de 2,5 à 3,2 mètres. Dans ce cas, il est important que l’ouverture prenne le moins de place possible. Et vous pouvez minimiser la taille de l’ouverture en installant une échelle d’un type approprié, qui peut être classée selon les critères suivants:

• Selon le nombre de vols, on distingue un, deux et trois vols;
• Par la présence d’une plate-forme intermédiaire, les escaliers avec une et deux plates-formes intermédiaires se distinguent. Droit et pivoté de 90 ou 180 degrés;
• Selon la présence de enrouleurs, on distingue les escaliers avec enrouleurs inférieurs, supérieurs et combinés, ainsi que les escaliers en colimaçon, comme cas extrême d’utilisation de enrouleurs;
• Échelles à marches droites et marches de forme spéciale, facilitant la montée et la descente à des pentes de 45 degrés et plus.

Le choix du matériau à partir duquel l’escalier sera fabriqué est également d’une grande importance. Après tout, l’assemblage d’une échelle sur une seule corde d’arc en bois se heurte à de grandes difficultés techniques. Ces escaliers sont en métal, ce qui est beaucoup moins cher. De plus, à capacité portante égale, les escaliers en bois seront beaucoup plus massifs que les escaliers en métal. Par conséquent, les concepteurs donnent la préférence aux escaliers métalliques lorsqu’il est nécessaire d’installer un escalier ouvert. Mais le choix du matériau des marches reste encore le plus souvent à la mise en forme – bloc adhésif.

Ainsi, le choix d’un escalier à deux volées avec une plate-forme intermédiaire vous permet de réduire la longueur de l’ouverture jusqu’à 30% et de changer le sens de déplacement le long de l’escalier de 0 à 180 degrés.

Le choix d’un escalier à une volée avec des enrouleurs vous permet de changer la direction du mouvement dans les escaliers jusqu’à 180 degrés et de réduire la taille de l’ouverture jusqu’à 20%.

Le choix d’un escalier en colimaçon vous permet de réduire la taille de l’ouverture jusqu’à 80% et de changer la direction du mouvement jusqu’à 360 degrés.

La modification de l’angle d’inclinaison de l’escalier avec un changement simultané de la forme des marches et la combinaison avec des marches à enrouleur vous permet de réduire la taille de l’ouverture jusqu’à 60%.

Installation du plancher à ossature et sélection d’une ouverture dans celui-ci

Les travaux de construction de l’escalier commencent par la perforation d’une ouverture dans le plafond du niveau supérieur. Dans ce cas, le matériau du chevauchement est essentiel. Si les sols sont monolithiques ou constitués de dalles, un démontage indépendant est impossible. Ce type de travail doit être effectué par une entreprise agréée pour ce type d’activité. Tous les travaux doivent être effectués conformément au projet convenu et approuvé.

L’auto-démontage n’est possible que si les plafonds du niveau supérieur sont en bois et ne supportent pas de charge. Dans le même temps, il arrive souvent que dans les vieilles maisons, les sols des combles soient pratiquement absents. Le plus souvent associé à la reconstruction hâtive de la maison d’après-guerre. Dans ce cas, il est préférable de supprimer complètement les chevauchements et de les remplacer par de nouveaux basés sur la technologie du cadre..

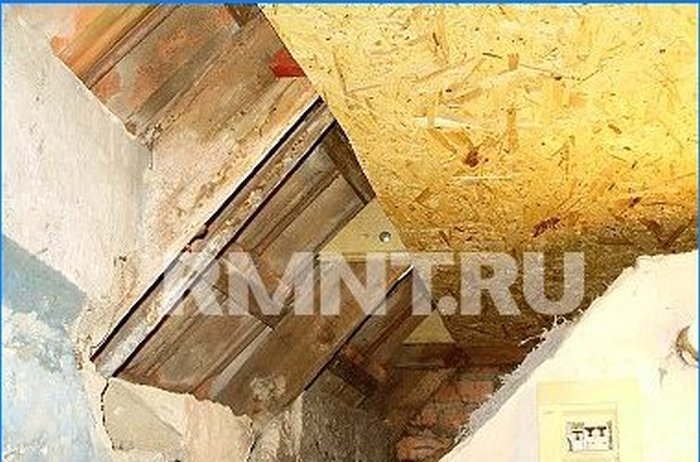

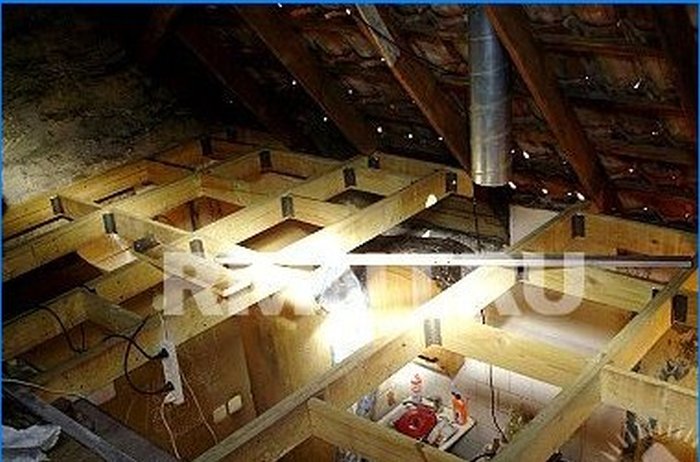

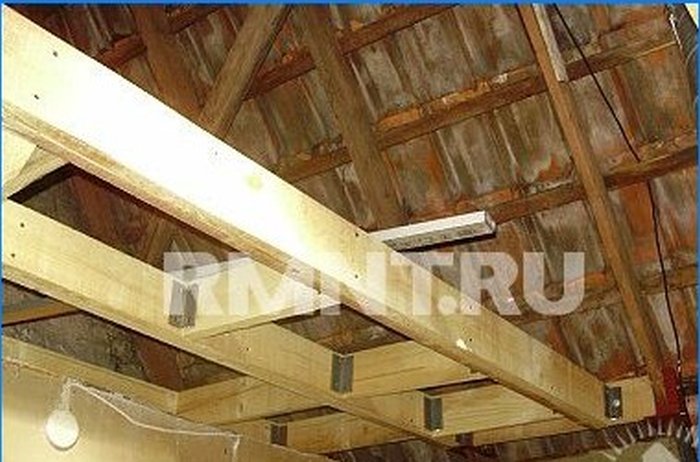

La photo 1 montre un fragment d’un plancher de grenier éloigné, qui est remplacé par un cadre à base de barres de 50×120 mm, reposant d’un côté sur les chevrons grâce à des patins de support spéciaux (photo 2), et d’autre part, sur une poutre en acier en I qui fait office de poutre (sur la photo 3 la poutre est représentée par sa face inférieure). Le support sur les chaussures vous permet d’augmenter considérablement la charge maximale autorisée sur le sol, car le risque de rupture des anciennes planches de chevrons est considérablement réduit et la division du sol par une poutre en deux vous permet de démonter le sol en plusieurs parties.

Sur la photo 1, vous pouvez voir qu’une ouverture pour l’escalier est mise en évidence dans les cellules du cadre. Ici, il convient de garder à l’esprit que le pas des chevrons est de 60 cm.Et cette taille n’a pas changé depuis l’époque de ceux-ci. Et la largeur des escaliers peut varier. Dans ce cas, la largeur de l’escalier le long des marches est de 65 cm et l’ouverture de 72 cm.

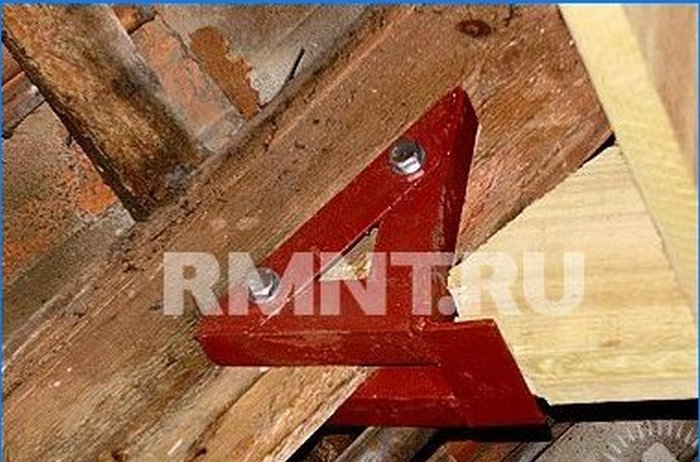

La solution à ce problème est montrée sur la photo 4. Comme vous pouvez le voir sur la photo, la poutre du cadre n’est pas supportée sur la chaussure, mais sur la planche intégrée, qui est installée entre deux chaussures adjacentes. En utilisant cette méthode, vous pouvez modifier la largeur de l’ouverture de n’importe quel montant jusqu’à la poutre suivante.

Isolation thermique et phonique du sol

Une fois le cadre assemblé, il doit être gainé par le bas avec des feuilles OSB. A cet effet, une feuille d’une épaisseur de 10 mm convient tout à fait. Lors du gainage, il n’est pas nécessaire que les bords des feuilles tombent sur les poutres ou les traverses du cadre. Après tout, le revêtement final sera fait de cloisons sèches..

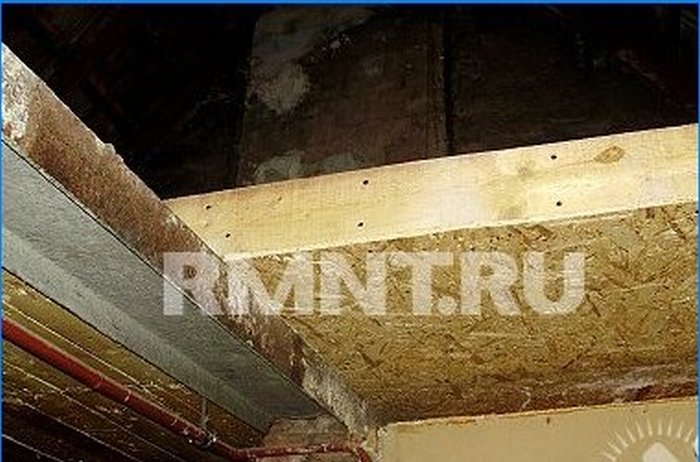

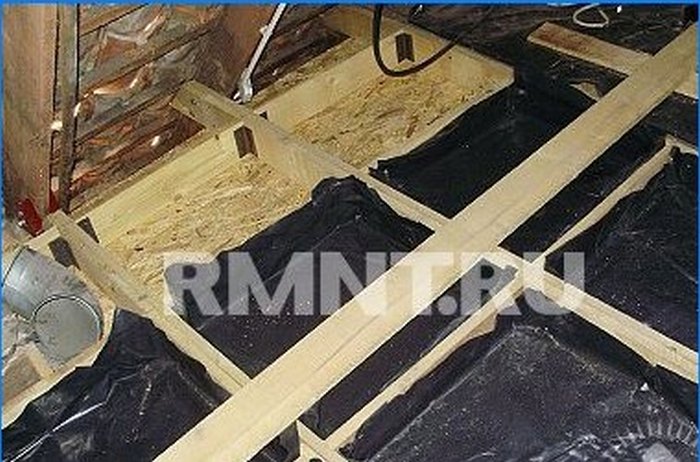

Un fragment de l’OSB gainé du bas du plancher est montré sur la photo 5. Après cela, vous pouvez procéder à l’isolation thermique et phonique du plancher. Il est préférable d’utiliser de la laine minérale ou de basalte comme isolant en raison de leur incombustibilité. Mais avant de commencer à remplir les cellules du cadre avec de l’isolant, vous devez disposer chacune d’elles avec un pare-vapeur. La photo 6 montre les cellules du cadre de plancher, dans lesquelles le film est posé et fixé avec une agrafeuse.

Lorsque toutes les cellules sont isolées, vous pouvez commencer à poser l’isolation. Son épaisseur ne doit pas être inférieure à l’épaisseur des poutres. Dans ce cas, 120 mm. Minvata peut être posé plus dense avec l’espoir qu’il se déposera un peu plus tard.

À propos, le même schéma d’isolation a été utilisé dans la construction de la maison en 1940. Seulement à la place de la laine de basalte, de la laine de verre blanche a été posée dans le plafond, soigneusement emballée dans des sacs de papier noir épais. Mais au fil du temps, la laine de verre s’est collée et est devenue complètement plate, perdant complètement ses propriétés isolantes.

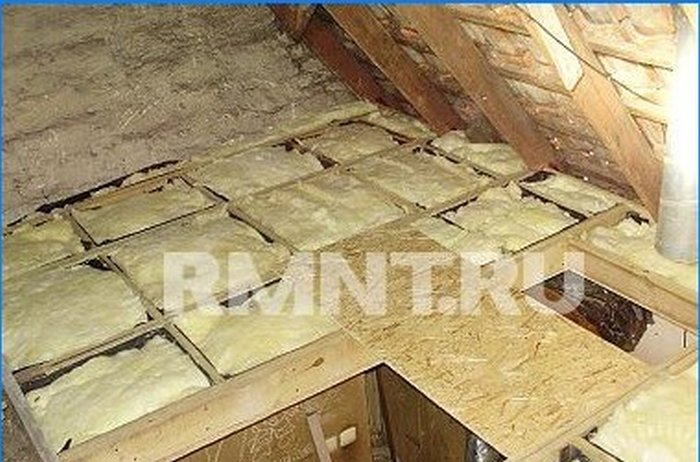

La photo 7 montre l’aspect des cellules après les avoir remplies de laine minérale. Couvrez le dessus de la laine minérale avec une autre couche de film et fixez-le avec des supports. Cette étape de travail est illustrée sur la photo 8.

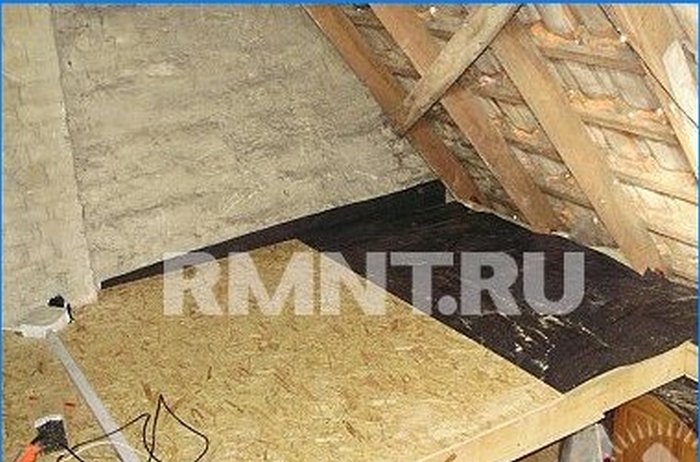

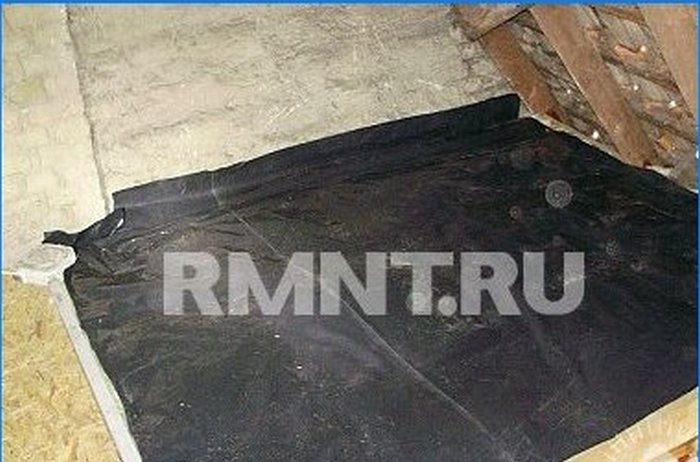

Et la dernière étape des travaux sur l’isolation thermique et phonique est le revêtement OSB du plafond du côté du grenier. Lors de l’exécution de ce travail, contrairement au revêtement du plafond, il est important de se placer sur les bords du cadre avec les bords des feuilles OSB adjacentes. Sinon, au niveau des articulations, ils se plieront sous le poids d’une personne. La photo 9 montre l’apparence du plafond du côté du grenier après l’installation de l’OSB.

L’épaisseur des feuilles dépend du pas du cadre. Ainsi, avec une taille moyenne de cellule de 40×40 cm, une feuille d’une épaisseur de 15 mm suffit amplement. Si la taille des cellules dépasse cette valeur, alors l’épaisseur de la feuille doit également être augmentée proportionnellement. La partie de l’ouverture qui sera située au-dessus du dos de l’escalier peut être réduite, mais il est important de ne pas oublier de prendre en compte la taille de la personne au-dessus de la moyenne. Cette taille est de 190 cm. L’ouverture doit être réduite afin de réduire les pertes de chaleur lors des échanges thermiques entre les niveaux.

Les côtés de l’ouverture formée par les poutres de plancher extrêmes doivent être plats. Cela est nécessaire car les cloisons sèches serviront de base à une finition fine, que vous pouvez simplement visser dessus avec des vis autotaraudeuses..

Bardage ouvrant

Faire face à l’ouverture commence par l’installation d’un plafond suspendu en plaques de plâtre au niveau inférieur. Sinon, il sera impossible de calculer la taille des pentes latérales de l’ouverture. Il est préférable d’installer un plafond en plaques de plâtre sur des profilés métalliques, plutôt que de visser des cloisons sèches directement sur le sol OSB. Le fait est que lorsque vous marchez le long du plafond par le haut, dans ce cas, la charge sera transférée directement sur les feuilles, qui finiront par s’effacer sur les têtes des vis. Lorsque les plaques de plâtre sont suspendues sur des profilés, les charges dynamiques ne se produisent pas sur tout le plan de plancher, mais uniquement aux points où les suspensions sont fixées au plafond. Ces charges sont rapidement absorbées dans les structures de plafond sans provoquer de déformations. De plus, sous de tels plafonds, il est facile de cacher tout le câblage électrique et autres communications..

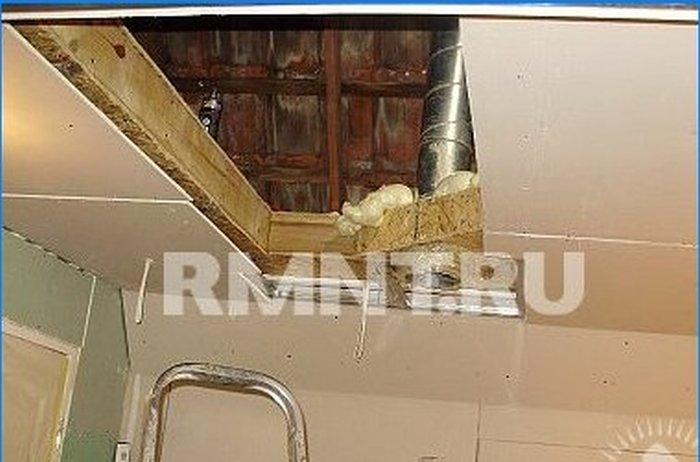

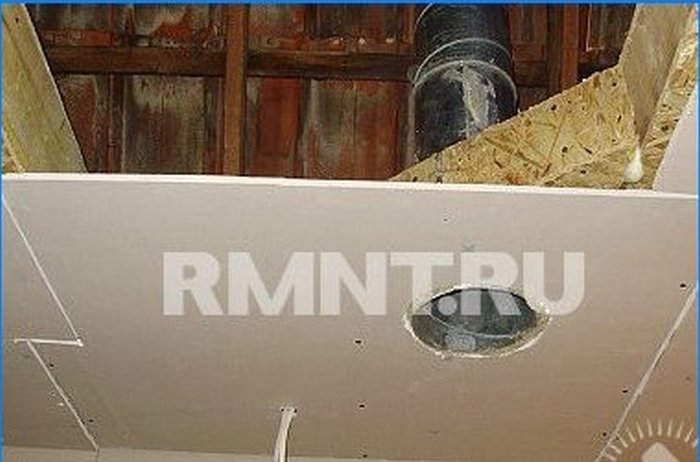

La photo 10 montre un moment de travail où tout le plan du plafond à côté de l’ouverture est déjà ourlé de plaques de plâtre le long des profilés. Le reste, qui comprend le tuyau de ventilation latérale et la réduction de l’ouverture le long de l’arrière de l’escalier, est cousu en dernier. Dans ce cas, vous pouvez prendre une feuille de cloison sèche de plus grande taille, la visser en place, puis découper le contour en fonction des notes de bas de page faites en utilisant le niveau vertical. Ces manipulations sont illustrées sur la photo 11-14..

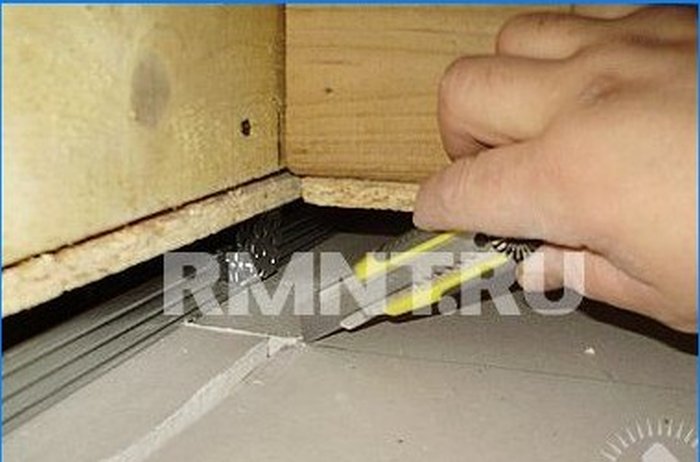

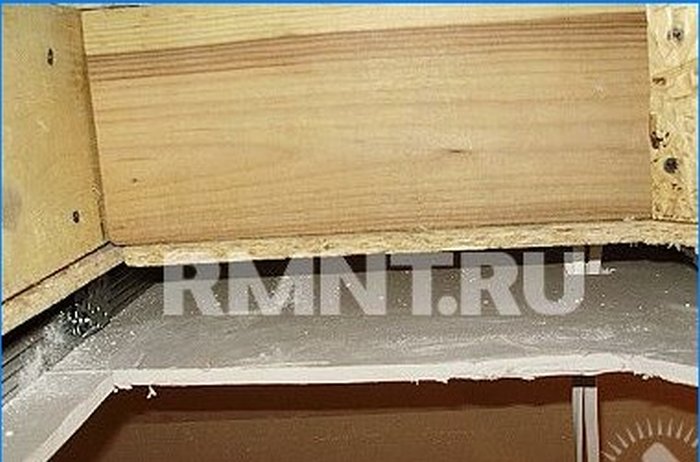

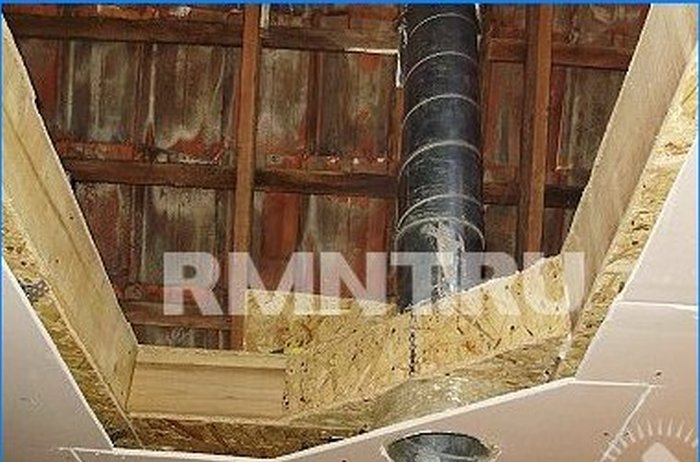

Une fois que le contour de l’ouverture est mis en évidence au plafond, vous pouvez fixer les pentes latérales. Il suffit de les fixer avec des vis autotaraudeuses directement sur les poutres. Le processus est illustré sur la photo 15.

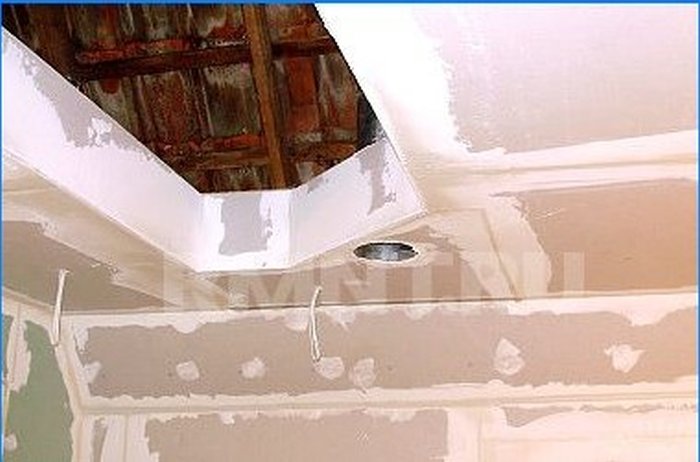

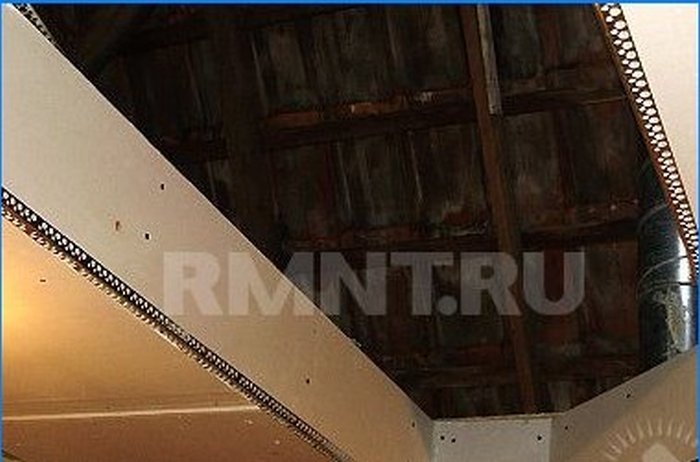

Les bords doivent être renforcés avec des coins en aluminium perforés. Ils sont fixés avec des supports à l’aide d’une agrafeuse (photo 16). Ensuite, ils sont enduits de mastic (photo 17) puis deux autres couches de mastic sont appliquées sur tout le plan de la cloison sèche avec un ponçage intermédiaire et final (photo 18).

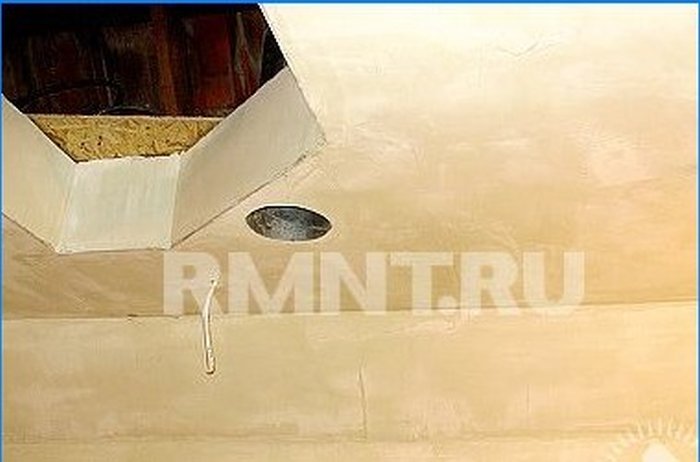

L’ouverture ainsi préparée est prête pour la plupart des types de finition, de la peinture à la décoration avec des enduits fins, du papier peint ou des panneaux en PVC.

Conseils utiles

1. L’utilisation de mastic de façade élargira considérablement la liste des types de finition décorative de l’ouverture. Après tout, il est fabriqué à base de ciment blanc et est beaucoup plus fiable;
2. Il n’est pas du tout nécessaire de recouvrir les pentes de l’ouverture avec des plaques de plâtre s’il est prévu de la recouvrir de plaques à clin;
3. Après le ponçage, chaque couche de mastic doit être apprêtée;
4. Il est préférable de retirer le câblage au sol de l’OSB dans des boîtes non combustibles.

L’exemple de l’ouverture utilisée dans l’article à titre d’illustration, et la technologie des travaux effectués sont illustrés par l’exemple de la réparation d’une ancienne maison allemande construite en 1940. La maison a été gravement endommagée pendant la guerre et les années d’après-guerre. Il a été partiellement réparé par la méthode domestique, mais personne n’y a jamais fait de réparations majeures. Par conséquent, l’exemple donné peut être considéré comme le plus indicatif et le plus difficile à aménager une ouverture pour un escalier inter-niveaux dans une maison privée.

Dans le prochain article, consacré à l’autoproduction et à l’installation d’un escalier intérieur, nous parlerons de la façon d’effectuer des travaux de soudure à l’aide de l’exemple d’un escalier métallique avec une corde, des marches ouvertes et des limons.
