De nombreux résidents d’été rêvent de décorer la vue d’un terrain personnel nocturne avec des lampes de poche portables à énergie solaire, mais beaucoup ne peuvent tout simplement pas se permettre un tel luxe. Il y a un moyen de sortir: en collectant de vos propres mains des lampes à partir de composants radio bon marché, vous pouvez facilement organiser une véritable dispersion de lumières dans le jardin.

Lampes solaires DIY

Les luminaires achetés sont plus susceptibles de décevoir que de plaire. Ils brillent faiblement, ne travaillent que quelques heures et durent à peine plus de deux ans. Lors de l’assemblage d’une lampe de jardin de vos propres mains, vous déterminez vous-même les paramètres nécessaires et vous pouvez compter sur un résultat garanti.

Le principe de fonctionnement d’une telle lampe est très simple. Pendant la journée, le soleil frappe une cellule photoélectrique, qui produit de l’électricité et recharge une petite batterie. Lorsque la tension du panneau solaire chute, l’interrupteur à transistor coupe le courant du panneau solaire à la batterie et alimente une ou plusieurs LED lumineuses. Lorsque la tension apparaît sur les contacts de la photocellule, une commutation inverse se produit.

Quelles pièces et où est-il préférable de commander

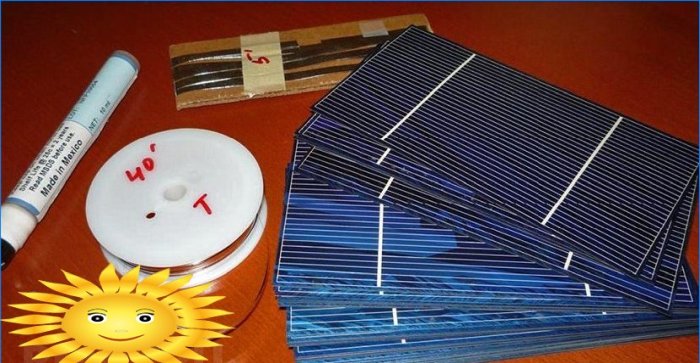

Le plus difficile à obtenir des cellules solaires. Les articles de qualité inférieure feront l’affaire; le moyen le plus simple de les acheter consiste à utiliser diverses enchères en ligne telles que Aliexpress. Choisissez un module avec une tension de sortie d’au moins 5 volts, la puissance doit correspondre au nombre de LED. Il est très important que le module ait des prises de conducteur, sinon achetez celles qui viennent avec des conducteurs plats et un crayon de flux.

Lampes solaires DIY

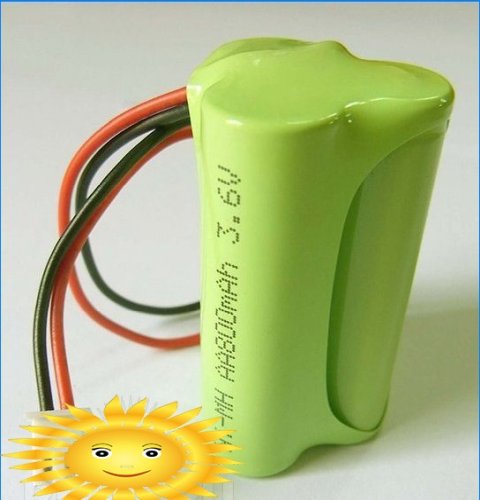

L’élément le plus cher du luminaire est une batterie nickel-hydrure métallique ou lithium-ion. Nous avons besoin de piles rechargeables avec une tension de 3,6 V, elles ressemblent à trois piles à doigts enveloppées dans un film. La capacité doit également correspondre à la puissance totale des LED multipliée par le nombre d’heures d’autonomie de la batterie + 30%. Vous pouvez acheter avec les modules.

Lampes solaires DIY

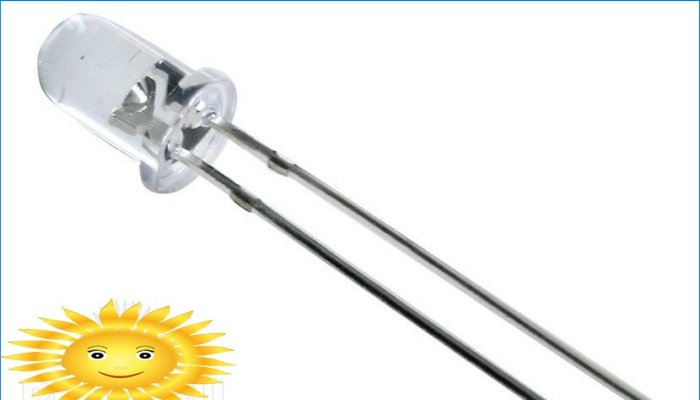

Les sources lumineuses sont des LED. En vous basant uniquement sur les caractéristiques, vous ne pourrez probablement pas trouver le niveau d’éclairage approprié, vous devrez donc choisir de manière empirique. Des LED blanches brillantes BL-L513 sont recommandées. Ils sont faciles à trouver dans les magasins de composants électroniques, par exemple, dans « Chip and Dip », ils coûtent 10 roubles chacun. Chaque LED nécessite une résistance de limitation de courant de 33 ohms.

493642924

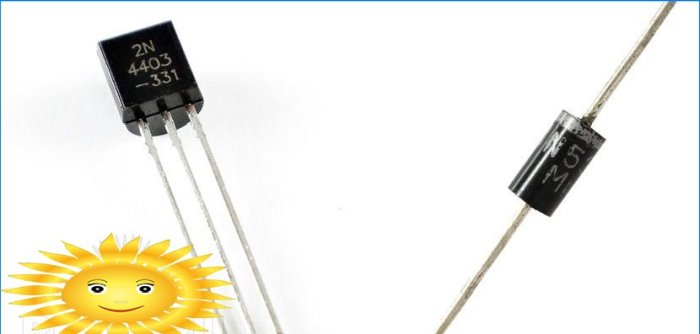

De plus, pour chaque lampe, vous avez besoin d’un transistor 2N4403, d’une diode de redressement 1N5391 ou KD103A, ainsi que d’une résistance dont la valeur est calculée par la formule R = Ubaht x 100 / N x 0,02, Où N Est le nombre de LED dans le circuit, et Ubaht – tension de fonctionnement de la batterie.

Lampes solaires DIY

Combien coûteront les détails

Dans des lampes chinoises bon marché coûtant environ 500 roubles. une seule LED est utilisée, ce qui n’est clairement pas suffisant. De plus, la tension de la batterie est de 1,5 V, c’est pourquoi la lumière est très faible.

Afin de ne pas perdre de temps en vain, il est recommandé d’assembler des luminaires avec la configuration optimale, qui comprend:

Les éléments Prix Qté coût total
Modules solaires Eco-Source 52×19 mm 675 RUB pour 40 pcs. (pour 4 lampes) 1 jeu. 675,00 RUB.
Batterie SONY HR03 (1.2V 4300mAh) 885 RUB pour 12 pcs. (pour 4 lampes) 1 jeu. 885,00 RUB.
LED BL-L513UWC 10 RUB / pièce. 12 pièces. 120,00 RUB.
Résistance CF-100 (1 W 33 Ohm) € 1,8 / pièce. 12 pièces. 21,60 frotter.
Transistor bipolaire 2N4403 6 RUB / pièce. 4 choses. 24,00 frotter.
Diode 1N5391 2,5 frotter / pc. 4 choses. 10,00 frotter.
Résistance CF-100 (1 W 3,6 kΩ) € 0,90 / pièce. 4 choses. 7,60 frotter.
Total: 1743,20 frotter.

Il s’avère que pour assembler une lampe de haute qualité, vous avez besoin d’environ 435 roubles de composants. Mais à partir des mêmes pièces, après avoir acheté les 3 derniers articles, vous pouvez fabriquer 12 analogues de lampes chinoises bon marché.

Nous soudons un circuit simple et organisons les détails

Pour assembler un tel circuit, il n’est pas nécessaire d’avoir une base en textolite et de graver les pistes. Les cathodes (jambe courte) de toutes les LED sont assemblées en une seule unité, des résistances de 33 Ohm sont soudées aux anodes (jambe longue). Les queues des résistances sont également soudées entre elles et soudées au collecteur du transistor. Une résistance de 3,6 kΩ est connectée à la base du transistor et la cathode de la diode de redressement est connectée à l’émetteur. L’anode de la diode est connectée à la résistance de base et le pôle positif des modules solaires est alimenté au même noeud. Le moins des modules et de la batterie est connecté par des fils aux cathodes combinées des LED. Le pôle positif de la batterie se connecte à l’émetteur du transistor.

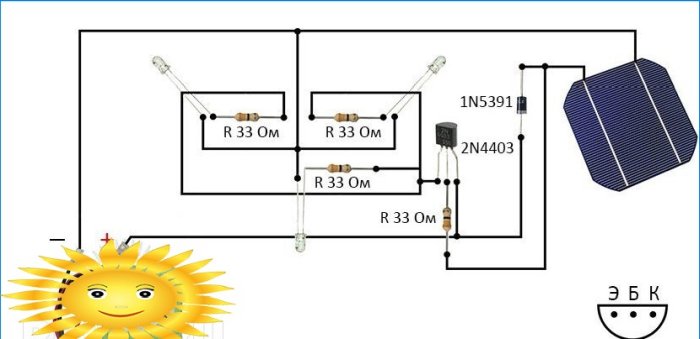

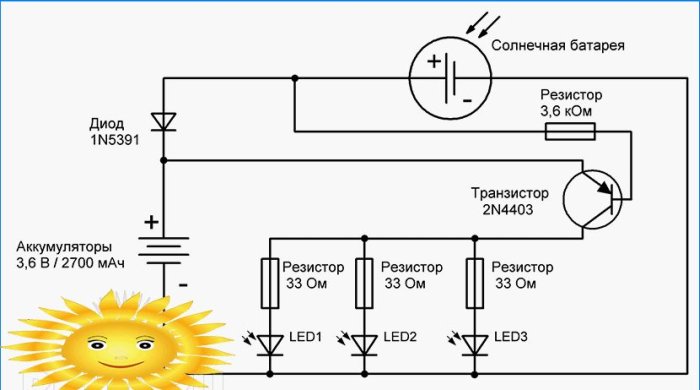

Lampes solaires DIY Schéma de câblage du luminaire

Les modules solaires individuels ont une tension de 0,5 V, tandis que le chargement des batteries nécessite 4,5–5 V. Par conséquent, les modules individuels doivent être combinés en chaînes. Tout d’abord, soudez les conducteurs aux modules s’il n’y en a pas. Pour ce faire, découpez le conducteur plat en bandes légèrement plus longues que la largeur du module. Si le module mesure 19 mm, couper de 25 mm.

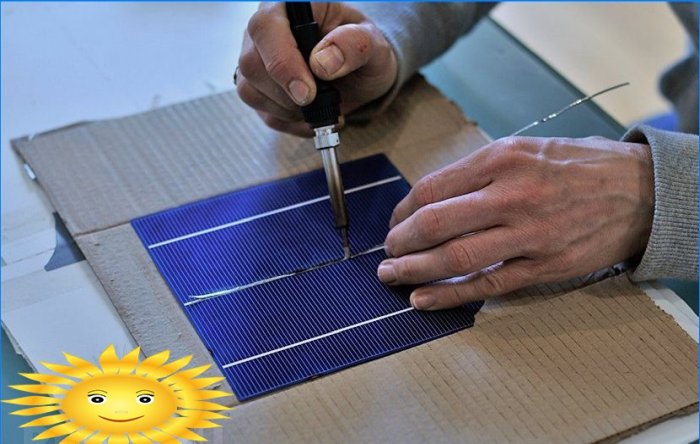

Le contact positif du module est situé à l’arrière, et le négatif est la même bande centrale à l’avant. Sur cette bande, vous devez dessiner avec un flux – c’est un marqueur incolore du kit. Ensuite, un morceau de conducteur est posé sur le contact. Il ne reste plus qu’à tirer lentement un fer à souder par le haut: une fine couche d’étain est déjà sur le conducteur. La queue restante est soudée au contact à l’arrière du module suivant et ainsi de suite le long de la chaîne jusqu’à ce que 10 modules soient assemblés en deux rangées.

Lampes solaires DIY

Entre les rangées, vous devez créer un cavalier à partir d’un conducteur plat et souder des fils de cuivre minces aux deux extrémités restantes. Soyez prudent lorsque vous travaillez avec des modules, ils sont très fragiles. Il est également déconseillé de les surchauffer, alors ne gardez pas le fer à souder au même endroit trop longtemps..

Conception et assemblage de luminaires

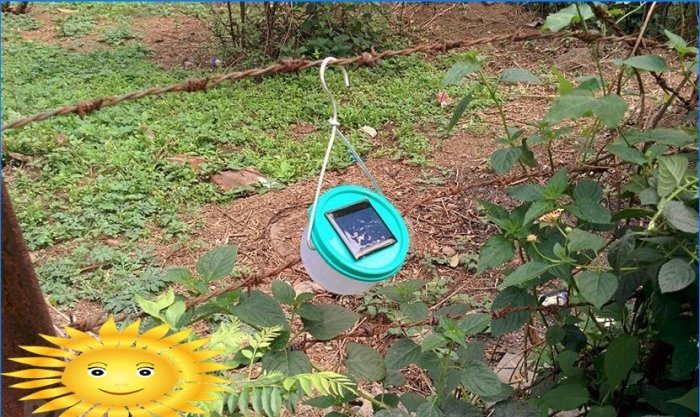

La lampe a besoin d’un boîtier, de préférence étanche. Il est très pratique d’utiliser un pot de conserve vide avec un bouchon à vis.

Lampes solaires DIY Exemple de disposition de pièce

Pour assembler un tel luminaire, vous avez besoin d’un morceau de contreplaqué pour y coller deux rangées de modules. Les photocellules proposées ont une taille de 52×19 mm, en les pliant en deux rangées, vous obtenez un rectangle avec des dimensions d’environ 110×110. Vous pouvez coller les modules sur du ruban adhésif double face pour miroirs, mais n’appuyez pas trop fort.

Avant de coller les modules, découpez un trou au centre de la planche pour le couvercle de la boîte et fixez-le à l’intérieur avec quelques gouttes de colle chaude. Dans le couvercle, vous devez percer deux trous pour entrer le câblage des modules, n’oubliez pas de restaurer l’étanchéité plus tard.

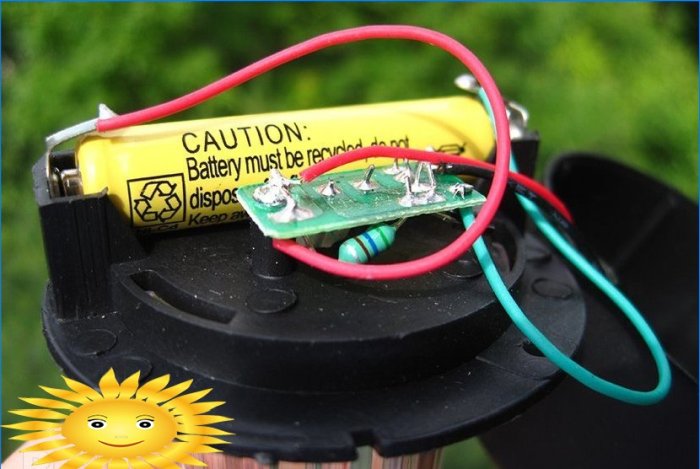

Pour bien placer l’électronique à l’intérieur, collez une petite rondelle en mousse à l’intérieur du couvercle. Si, lors du soudage du circuit, vous ne mordez pas les jambes, vous pouvez coller les éléments dans la mousse et les fixer ainsi. Et si vous faites des coupes rectangulaires dans la mousse, vous pouvez facilement y insérer des piles. Pour le contact, utilisez une paire de billes de papier d’aluminium aplaties avec des fils soudés dessus.

Lampes solaires DIY

Réchauffez bien l’intérieur du pot avec un sèche-cheveux avant de fermer le couvercle. Ainsi, les pièces s’oxyderont moins et la condensation n’apparaîtra pas sur les parois de la boîte..

Quelques secrets de fonctionnement

Les luminaires ne tolèrent pas très bien le froid, il est donc conseillé de les amener dans une pièce chaude pour l’hiver. Les batteries doivent être complètement déchargées en recouvrant le panneau solaire avec quelque chose d’opaque. Enveloppez les piles séparément dans du papier, qui durera plus longtemps. Envisagez également de recouvrir les modules d’un couvercle de protection transparent ou d’utiliser des photocellules à film. En général, ces lampes suffisent pour 6-7 ans d’utilisation active..
