Est-il permis d’utiliser des systèmes de chauffage par le sol si le linoléum est choisi comme revêtement? Aujourd’hui nous allons donner une réponse à cette question et vous dire comment installer correctement un chauffage par le sol en film sous un revêtement léger, pour assurer sa sécurité et son confort d’utilisation..

Film sol chaud sous linoléum

Ce que vous devez savoir sur les types de bases

Tout système de chauffage par le sol est conçu pour chauffer le revêtement de sol avec le transfert ultérieur de chaleur à une personne et aux objets environnants par convection et rayonnement direct. Cependant, pour obtenir un transfert d’énergie unidirectionnel, la conductivité thermique des côtés opposés des éléments chauffants doit différer considérablement..

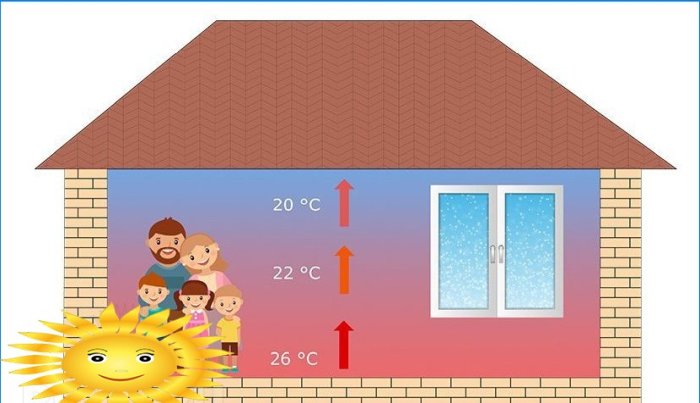

Distribution de chaleur pour le chauffage infrarouge

Les films chauffants sont préférables en raison de leur libération rapide dans le mode; ils ne nécessitent pas de couche d’accumulation en tant que telle. Cependant, la capacité thermique du revêtement doit être garantie supérieure à celle du sous-plancher, sinon la perte de chaleur sera extrêmement élevée. Cela suggère un dispositif de protection thermique, cependant, comme beaucoup le savent, un substrat mou et compressible n’est pas placé sous le linoléum. Une alternative pourrait être de la mousse EPS ou PU, mais comment, dans ce cas, le revêtement résistera aux charges ponctuelles, par exemple, des pieds de meubles?

Que le sous-plancher soit construit avec une chape en béton ou qu’une promenade en bois serve de base, l’installation d’un écran thermique est nécessaire sans faute. La seule exception est la chape isolée, par exemple en béton d’argile expansée ou avec l’inclusion d’un substrat incompressible avec une résistance à la compression élevée et une faible conductivité thermique. Dans tous les autres cas, une coupure thermique est d’abord posée sur le sous-plancher, un film chauffant est placé dessus, et seulement après cela, la surface est préparée pour la pose de la couche de finition.

Gâteau de chauffage par le sol pour linoléum Gâteau de chauffage par le sol pour le linoléum: 1 – base du sol; 2 – substrat réfléchissant la chaleur; 3 – film infrarouge chauffant; 4 – film de polyéthylène; 5 – contreplaqué ou LSU; 6 – colle pour linoléum; 7 – linoléum

Installation du réseau d’alimentation électrique

La première étape est le dispositif du réseau d’alimentation. La plupart des radiateurs à feuille sont conçus pour 220 volts. L’un des inconvénients des bandes AC bon marché est le bourdonnement ennuyeux, qui est particulièrement inconfortable la nuit. Cet effet négatif est éliminé par l’inclusion de diodes de redressement à courant élevé dans le circuit de puissance selon le schéma de pont complet et d’un condensateur non polaire de lissage, dont la capacité est déterminée par le courant de charge actif..

Il ne fonctionnera pas d’installer un filtre de lissage pour l’ensemble du système de chauffage s’il comprend plusieurs circuits, c’est-à-dire que le courant (et donc le temps de charge du condensateur) change périodiquement. Dans ce cas, pour chaque thermostat, son propre filtre réseau avec redresseur est installé..

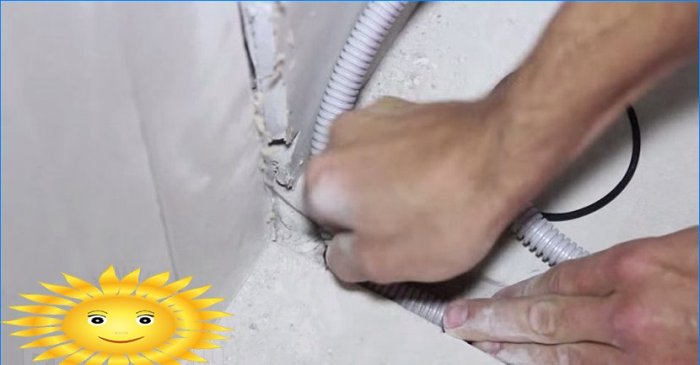

Câblage de chauffage par le sol

Tout le câblage requis pour connecter les films chauffants doit être maçonné dans le sol. Ici, il sera plus pratique de réfléchir à l’avance à la disposition des films afin que le début du contour soit le plus proche possible du mur sur lequel le régulateur est installé. Comme vous pouvez le voir à l’avenir, l’installation d’un chauffage par le sol en film sous linoléum nécessite une localisation de haute qualité du câblage d’alimentation, ce qui n’est possible que lorsque le câble est enroulé dans un tuyau métallique ou maçonné..

Quel bouclier thermique utiliser

Il est interdit d’utiliser des matériaux d’isolation thermique contenant une couche conductrice de feuille d’aluminium pour le film de chauffage par le sol. Ce n’est pas seulement une exigence de sécurité électrique et incendie: en plaçant deux conducteurs en parallèle, tout le sol est transformé en un énorme condensateur de grande capacité. Même si la couche d’aluminium est mise à la terre, la consommation d’énergie pour le chauffage sera très probablement nettement supérieure aux valeurs du passeport..

En plus des isolants en mousse de polyéthylène courants et peu coûteux, il existe une large gamme de matériaux roll-to-roll spécialement conçus pour être utilisés avec des films infrarouges. Tout d’abord, ce sont des isolants en polypropylène avec un revêtement en lavsan métallisé. Les supports en liège et les panneaux tels que la mousse de polyuréthane et l’EPS sont également populaires à cette fin..

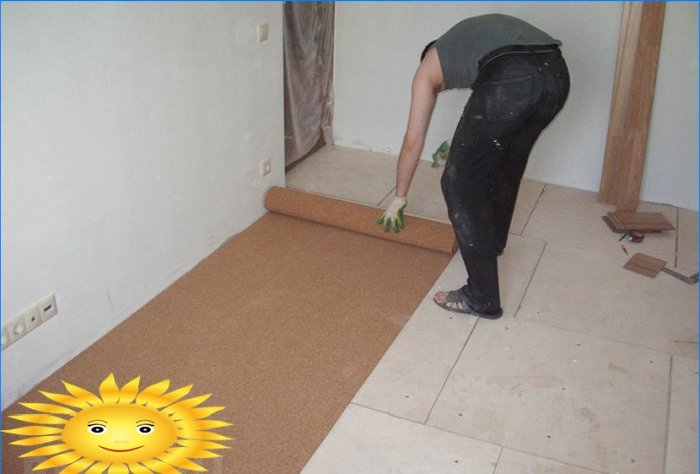

Sous-couche en liège pour linoléum

L’épaisseur de l’écran thermique ne peut pas être inférieure à l’épaisseur des pinces de perçage avec lesquelles la feuille chauffante est connectée au câble électrique. L’épaisseur maximale de l’isolant thermique est pratiquement illimitée, mais pour des raisons rationnelles, elle dépasse rarement 10-15 mm.

Caractéristiques du montage d’un film chauffant

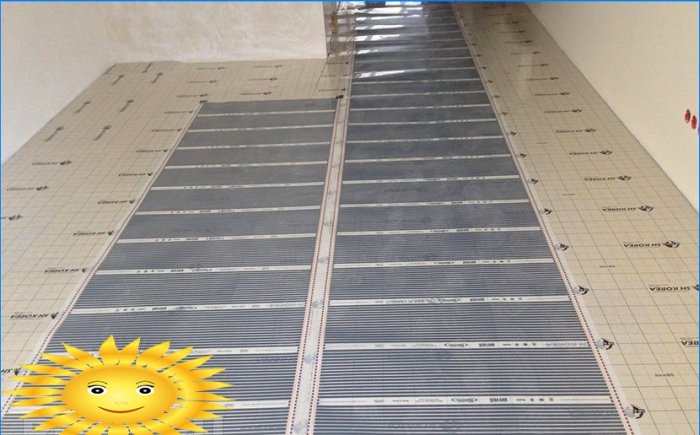

Ainsi, avant de poser le film chauffant, le câblage d’alimentation et de raccordement doit être posé dans le sous-plancher, les plaques ou les feuilles de l’écran thermique doivent être posées et collées avec du ruban adhésif. La prochaine étape est l’installation du film et sa connexion.

Les éléments chauffants doivent être posés de manière à ce que leurs inserts métallisés ou en carbone ne se chevauchent pas. Certains fabricants dictent également la distance minimale entre eux. Dans tous les cas, il y a un marquage correspondant sur la partie transparente des films.

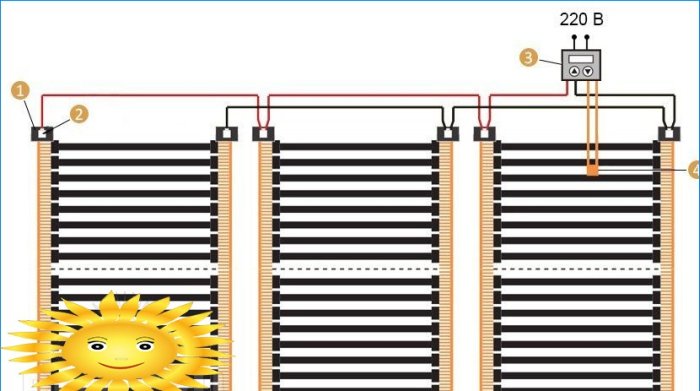

Schéma de raccordement du chauffage par le sol infrarouge Schéma de raccordement du chauffage par le sol infrarouge: 1 – isolation bitume; 2 – clip de contact; 3 – thermostat; 4 – capteur de température

En règle générale, le film n’est pas placé près des murs et sous des objets fixes: meubles, appareils ménagers, ustensiles de cuisine. Une fois que tous les éléments chauffants ont été placés sur le sol et collés aux joints, leur connexion électrique est effectuée. Sur les côtés de tout le rouleau de film, il y a deux pneus principaux reliés par des cavaliers qui chauffent directement. Il est important que différents pôles de la tension d’alimentation soient connectés à chaque morceau de film de différents côtés. Il convient de garder à l’esprit que la conductivité des bus est limitée, c’est-à-dire que certaines sections du film devront être alimentées par un câble séparé posé à partir du thermostat ou de la boîte de jonction..

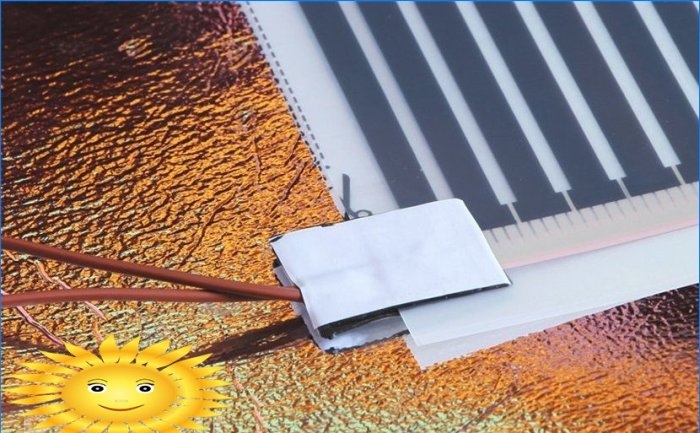

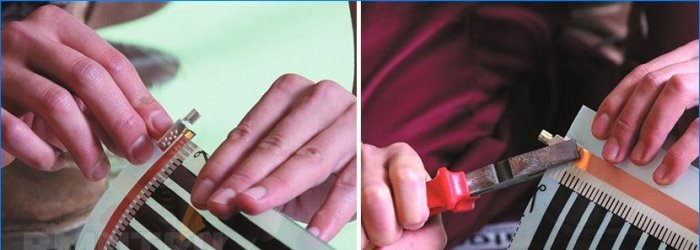

Connecter un sol chaud en film

Connecter un sol chaud en film

Une fois l’installation terminée, le plancher chauffant est connecté au réseau via un différentiel automatique ou RCD avec un courant de coupure de pas plus de 20 mA. Si le thermostat fonctionne correctement et que toutes les zones sont chauffées, l’installation du système de chauffage peut être considérée comme terminée avec succès. Elle est à nouveau déconnectée du réseau et recouverte d’une pellicule plastique sur le dessus..

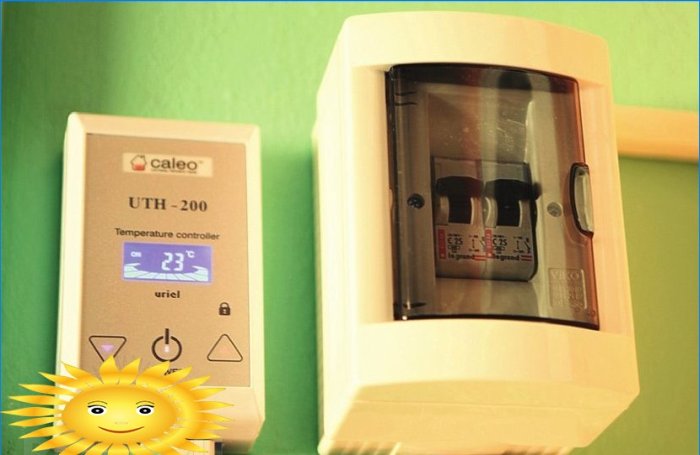

Thermostat de plancher chauffant infrarouge

Pose de linoléum

Pour éliminer la probabilité que le linoléum soit pressé à travers (avec le chauffage et le bouclier thermique), un revêtement de sol rigide fait de matériaux en feuille est monté sur le dessus du film chauffant. Il y a deux options ici:

  1. Contreplaqué d’une épaisseur de 6 mm, dont le grade est approuvé pour une utilisation en intérieur (FBA et FC).
  2. Feuilles de verre-magnésium de 4 mm d’épaisseur.

L’avantage du LSU est une conductivité thermique légèrement plus élevée et une résistance aux changements de température. En général, un platelage à deux couches est nécessaire pour compenser la déformation du joint. Si les couches sont faites avec des matériaux différents, le contreplaqué est placé sur le dessus en tant que matériau plus dur avec une adhérence élevée. Les couches sont collées avec une petite quantité de colle bustilate.

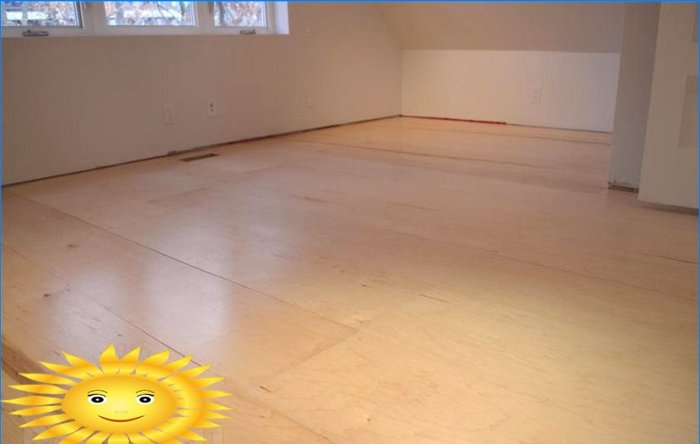

Contreplaqué pour linoléum

Le besoin d’un revêtement de sol en tôle pleine est également dû à l’exigence obligatoire de fixer le linoléum à la base pour l’empêcher de gonfler et de se déformer en raison des changements d’humidité et de température, ainsi que du déplacement dû aux contraintes mécaniques, par exemple lors du déplacement de meubles. Après avoir installé un substrat solide, le linoléum est posé selon la technologie standard:

  1. Apprêt de base avec colle PVA diluée.
  2. Collage du linoléum.
  3. Roulement à rouleaux lourds.
  4. Coupe des culées aux murs, portes et autres revêtements.

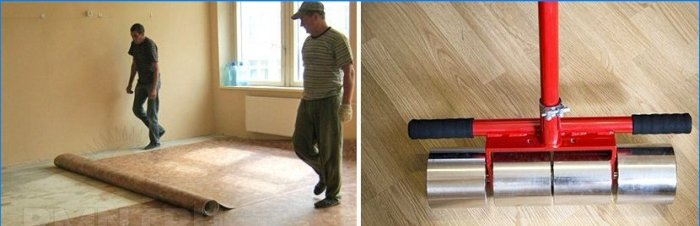

Pose de linoléum sur un sol chaud

Température de fonctionnement

La température de chauffage du film ne dépasse pas 40 ° C, ce qui est inclus dans le mode de fonctionnement de tous les matériaux utilisés dans le gâteau d’un tel sol chaud. Cependant, un contrôle précis de la température est toujours important, principalement pour assurer le confort des résidents..

Vous pouvez souvent penser qu’un sol chaud à membrane chauffe les objets de la pièce avec une haute qualité, mais ne chauffe pas suffisamment l’air en même temps. Pour exclure un tel effet, il est nécessaire de contrôler la température non seulement du film lui-même, mais également de l’atmosphère de la pièce. Les régulateurs de puissance de chauffage qui maintiennent la température du film dans la plage de 32 à 34 ° C avec une coupure lorsque la température de l’air confortable atteint environ 21 à 23 ° C sont recommandés de la meilleure façon..

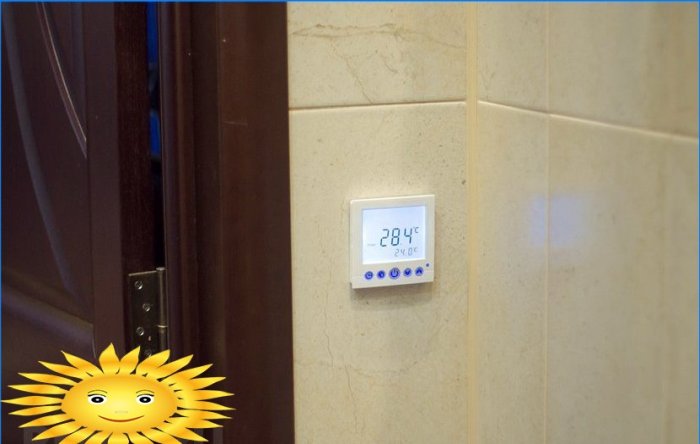

Thermostat pour chauffage au sol électrique

Dans ce mode, le fonctionnement du plancher chaud sera aussi efficace et économique que possible. Dans ce cas, l’hystérésis d’enclenchement est ajustée non pas par la baisse de la température ambiante, mais par le refroidissement du film. La couche dure sur le dessus du film contribue à augmenter l’inertie du système et à lisser le rayonnement thermique.

À différents moments de l’année, la même intensité de chauffage peut également ne pas être très pratique. Afin d’augmenter le confort, il est recommandé d’installer deux circuits de chauffage:

  1. Le chauffage dit de confort occupe environ 60% de la surface utilisable de chaque pièce individuelle. En gros, il est situé dans le passage et les zones les plus habitables, cette partie du plancher fonctionne à la fois pendant la saison de chauffage et en basse saison.
  2. La surface restante est occupée par un chauffage supplémentaire, qui n’est mis en service que pendant la saison froide.

Placer un sol film chaud dans la pièce Un exemple de l’emplacement du film de chauffage par le sol dans la pièce

En raison de cette distribution d’énergie, le système de chauffage devient encore plus confortable et pratique dans son fonctionnement et son réglage..
