Cales de montage en plastique

Points d’article

• Que sont les cales de montage
• Variétés et caractéristiques de l’appareil
• Utiliser pour niveler le sol sur des bûches
• Installation de fenêtres à l’aide de coins
• Application de cales lors de l’installation de la porte

Les cales de montage sont apparues dans le secteur de la réparation depuis longtemps, mais elles ne se sont enracinées dans l’arsenal du travail que parmi les vrais professionnels. Dans cet article, nous vous expliquerons pourquoi il est si important et en même temps pratique d’utiliser des cales de réglage d’assemblage, et comment les utiliser dans divers travaux de construction et de réparation..

Que sont les cales de montage

Le pré-nivellement est rarement complet sans toutes sortes de substrats, copeaux de bois ou blocs. L’utilisation des matériaux à portée de main est bon marché et gaie, mais pas toujours pratique, vous devez sélectionner soigneusement l’épaisseur et le nombre de substrats, qui avec le temps peuvent sécher et précipiter.

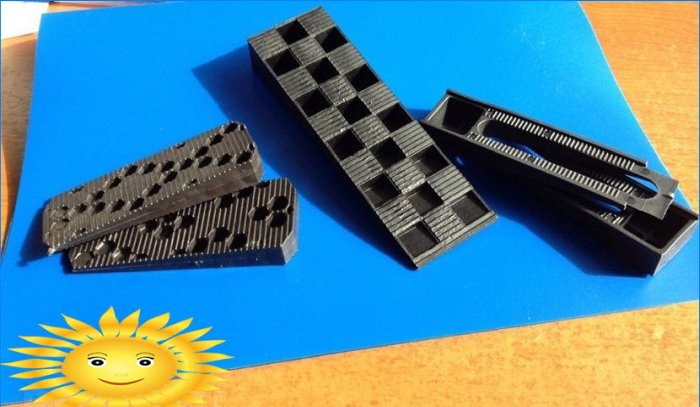

Les cales de montage en plastique ne présentent pas ces inconvénients. Malgré leur apparence primitive, ces appareils sont un exemple d’ingénierie bien pensée. Les cales sont en plastique dont la durée de vie n’est pas inférieure à celle des éléments montés.

Le coin a une section transversale en forme de triangle rectangle, dont les jambes sont la longueur et la hauteur de la nomenclature. La surface des bords larges est nervurée et la forme des protubérances est spécialement choisie pour que les deux coins pliés ne se séparent pas sous la charge. Voici comment ils sont utilisés: au moins deux cales forment un bloc de nivellement rectangulaire qui ne déforme pas la forme de la surface d’appui et peut être facilement ajustée en hauteur en rapprochant les cales et en les étalant.

Variétés et caractéristiques de l’appareil

Il existe trois tailles principales de cales, elles sont appelées ainsi: petite, moyenne et grande, la charge autorisée est d’environ 200-350, 1500-1700 et 2200-2500 kg, respectivement. Les cales peuvent supporter ce poids sans déformation grâce à la structure spéciale en nid d’abeille et à la présence de plusieurs raidisseurs. Sur la surface ondulée, vous pouvez voir des zones plates et creuses, elles sont situées mutuellement de sorte que lorsque les cales sont rapprochées et séparées, la zone de leur contact est toujours aussi grande que possible.

Cependant, les charges indiquées ne peuvent résister aux coussinets qu’avec une adhérence de coin de 100%; une fois ajusté, cet indicateur diminuera proportionnellement à la zone de contact. Habituellement, les coins des coussinets convergent de 2/3 de la longueur, de sorte que la capacité portante réelle des coussinets est de 60 à 70% du passeport.

Lorsque les coins sont déplacés à l’intérieur du bloc, vous pouvez entendre des clics distincts – il s’agit de sauter par-dessus les arêtes dans les rainures. La hauteur de chacun est strictement normalisée, de sorte qu’en un clic, le coin tombe ou monte à une certaine hauteur. En conséquence, si la hauteur d’une cale dans sa partie la plus épaisse est de 15 mm, alors la plage de réglage du bloc entier sera de 15 à 20-22 mm avec un pas de, disons, 0,5 mm. Si vous avez besoin d’un bloc de plus grande hauteur, insérez un troisième entre les deux cales, augmentant la plage de réglage de 15 mm supplémentaires.

Une autre caractéristique clé des coins est qu’ils peuvent être utilisés dans des endroits où il est essentiel de maintenir un contour d’isolation continu, par exemple dans les joints en mousse des fenêtres. En raison de la structure cellulaire, la cale n’augmente pas la conductivité thermique du matériau isolant. Cependant, les coins ne sont pas sans inconvénients, par exemple, lors de la fixation des bûches de plancher, les coins peuvent se déplacer en raison des vibrations. Cependant, les artisans essaient toujours de procéder à une fixation directement à travers le bloc, indépendamment de la présence de charges dynamiques..

Utiliser pour niveler le sol sur des bûches

L’une des façons évidentes d’utiliser les cales de montage consiste à niveler le sol avec elles. Mais il y a un inconvénient ici: le plastique au niveau des cales est assez dur, donc lorsque vous installez le bloc directement sur le béton, il s’effondrera progressivement la couche supérieure fragile et s’affaissera.

Ils font cela: d’abord, des bûches longitudinales sont fixées le long de la pièce ou de la pente du sol. Ensuite, les axes de mise en place des décalages transversaux y sont marqués et ils sont posés en insérant des plots à partir de coins moyens ou grands aux intersections des poutres. En outre, les décalages peuvent être nivelés au moins par la règle, au moins par le constructeur d’axes. Après cela, chaque bloc est recouvert d’une petite quantité de mousse de polyuréthane sur le côté pour empêcher tout mouvement lors de la jonction des décalages. Après environ une journée, des goupilles ou des vis en acier sont enfoncées dans le réticule du décalage, ou les barres sont fixées avec des coins métalliques.

Cette méthode de nivellement du sous-plancher est idéale pour les petits espaces. Plus les bûches sont longues, plus la torsion du bois se reflète sur le plan du sol, car il n’est pas possible d’appuyer sur les barres lorsqu’elles se nivellent. Par conséquent, dans les grandes pièces, les bûches doivent être faites de bois de placage stratifié.

Installation de fenêtres à l’aide de coins

À proprement parler, aucune autre façon d’installer des fenêtres ne peut être utilisée. Dans le cadre de la fenêtre, la charge est inégalement répartie et avec la poussée des substrats en bois, la fenêtre se tordra, l’isolation thermique se détériorera ou les raccords cesseront de fonctionner. La plus grande charge tombe sur les zones sous les impôts, où il doit y avoir un bloc à la fois.

Habituellement, des cales petites et moyennes sont utilisées, en les orientant le long du cadre de sorte qu’une petite couche de mousse soit recouverte sur les côtés du dernier. Il existe deux options d’installation: directement sous l’impost ou 100–120 mm des deux côtés de son centre. Dans ce dernier cas, il est possible d’utiliser la monture à travers le cadre pour une fixation supplémentaire des coussinets. L’installation sous un impost n’est pas pire: sous des charges statiques, les cales ne se dispersent pas d’elles-mêmes, et avec des charges de vent, la mousse environnante ne leur permet pas de bouger.

L’épaisseur optimale du joint de mousse inférieur est de 25 à 30 mm, pour laquelle une hauteur de 2 à 3 cales, 80 à 90% en contact, est suffisante. Le cadre est d’abord installé sur les tampons pliés, puis les coins supérieurs sont temporairement fixés, placés dans un plan, alignés avec le niveau vertical, et alors seulement ils commencent à mélanger et à diluer les tampons. Après le nivellement, le cadre est soigneusement fixé et moussé, il n’est pas nécessaire d’avoir peur des décalages accidentels et des violations. Pour fixer temporairement la fenêtre dans l’ouverture, des cales ou des coussinets peuvent également être utilisés, cependant, une fois que le joint en mousse a séché, ils doivent être enlevés et les vides remplis de mousse..

Application de cales lors de l’installation de la porte

Les cales de montage sont largement utilisées lors de l’installation de portes, à la fois à l’entrée et à l’intérieur. À proprement parler, la principale différence est le nombre de côtés du vestibule.

Les blocs de porte à quatre côtés (portes d’entrée), qui sont installés sur des cales de montage, ne nécessitent pas d’attache préparatoire. Le nombre de blocs est sélectionné en fonction du poids du bloc de porte. En règle générale, pour les portes creuses en nid d’abeille, deux blocs de coins moyens sont suffisants et pour les portes en acier, de grands coins doivent être utilisés. Il est très facile d’aligner des blocs lourds avec des coins: un bord du seuil est légèrement relevé avec un levier et est ajusté en niveau, puis un bloc de coins est pressé à côté du support. Voilà, le support ne s’affaissera pas et ne se corrodera pas, vous pouvez commencer à réparer.

Les portes avec une feuillure à trois côtés sont installées avec un revêtement de deux blocs de nivellement sous le cadre vertical. Si les portes sont installées sur un sous-plancher, les cales sont assemblées à partir de coins d’épaisseur approximativement égale au revêtement de finition. Les patins d’installation peuvent être collés à l’avance, de sorte que vous pouvez vous débarrasser de la coupe des meneaux lors de la pose du revêtement de sol.
