Boîte à outils de bricolage

Points d’article

---

• Boîte ouverte simple
• Boîte à outils dans un tabouret
• Coffret jeune maître
• Boîte en bois avec couvercle

---

Les différents modèles de boîtes à outils considérés dans l’article sont unis par la simplicité de leur exécution. Choisissez le bon projet et, guidé par nos dessins et photographies, créez-vous un rangement portable pratique pour les outils et l’équipement utilisés dans le travail.

Boîte ouverte simple

La bonne chose à propos de cette boîte est que les outils sont à leur place et dans le champ de vision. Vous ne pouvez pas y mettre beaucoup d’accessoires, mais il y a une place pour les principaux. Une boîte ouverte vous sera utile dans un usage domestique lorsque vous devez réparer quelque chose en dehors de l’atelier: ils ont signalé à la boîte ce qui manquait et sont allés travailler.

Un porte-outils en bois est plus lourd que ses homologues d’usine, vous ne devez donc pas prévoir qu’il soit trop volumineux. La boîte ne touchera pas vos genoux si vous la réduisez. La poignée haute ajoute également de la commodité – vous n’avez pas besoin de vous pencher pour l’attraper.

Trouvez les bons morceaux de contreplaqué et de boiseries en pin. Marquez et découpez les détails de la boîte. Sélectionnez les rainures dans les pièces avec une toupie manuelle ou effectuez deux coupes avec une scie circulaire et nettoyez la rainure avec un ciseau étroit.

Détails du corps de la boîte: 1 – paroi (2 pièces); 2 – paroi latérale (2 pièces); 3 – bas; 4 – rainure le long de l’épaisseur de la cloison et une profondeur de 1 / 2–1 / 3 de l’épaisseur du matériau

Poncez les surfaces et assemblez une boîte rectangulaire à partir des ébauches. Enduire les extrémités de colle à bois et fixer les pièces avec de petits clous.

Sciez une cloison centrale en contreplaqué de 5 mm, dont la largeur doit être inférieure de 1 mm à la distance entre les rainures dans les parois de la boîte. Marquez l’emplacement de la découpe du bras, percez le trou d’entrée de la scie et coupez le contreplaqué avec une scie sauteuse.

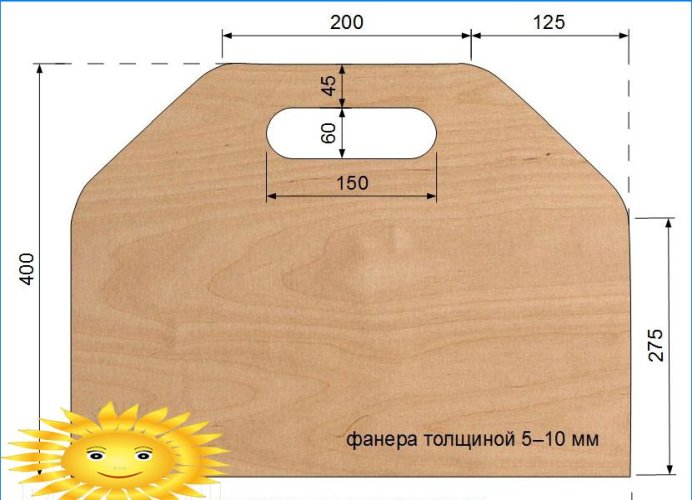

Dessin de partition

Appliquez de la colle sur les rainures et remplacez la partition.

Faites deux superpositions pour la poignée dans un bloc de 20×45 mm, en arrondissant les coins des pièces avec un plan. Préparez les supports pour outils à main à partir des rails: dans un, découpez les évidements pour les pinces et les pinces avec une scie sauteuse, et dans les autres trous pour les tournevis avec une perceuse. À l’aide de colle et de vis, fixez les pièces à la cloison en les plaçant à différentes hauteurs.

Pour éviter que les surfaces ne se salissent pendant longtemps, couvrez la boîte de vernis.

Boîte à outils dans un tabouret

Dans ce tabouret à l’envers, vous pouvez transporter l’outil n’importe où dans la maison ou la cour, et le mettre sur ses jambes, atteindre l’étagère ou enfoncer un clou où votre hauteur n’est presque pas suffisante..

En utilisant du contreplaqué ou OSB 10-15 mm d’épaisseur, découpez le couvercle (pos.1), les tiroirs longitudinaux (pos.2) et les côtés (pos.3) selon les dimensions indiquées sur les dessins.

Faire une poignée et quatre pieds avec des biseaux aux extrémités à un angle de 15 ° à partir de barres d’une section de 40×50 mm.

Assemblez le tabouret en vissant les pièces ensemble.

Schéma de montage de la boîte: 1 – couvercle; 2 – roi; 3 – poignée; 4 – jambe; 5 – paroi latérale

Arrondissez les bords du couvercle et la découpe allongée, appliquez une couche de finition.

Coffret jeune maître

Si votre enfant aime bricoler ou réparer, fabriquez avec lui une petite boîte pour ses outils préférés..

Prenez des planches rabotées de 16 mm et découpez les pièces selon les dessins. Préparez un bâton de bouleau rond pour le manche.

Dessins détaillés du tiroir: 1 – paroi latérale; 2 – bas; 3 – poignée; 4 – support de poignée; 5 – support

Tracez des lignes sur les parois latérales parallèles aux bords des lignes correspondant aux positions des poteaux de poignée, percez des trous entre eux pour les vis.

Retirez les bavures avec du papier de verre et commencez à assembler la boîte. Connectez le bas et les côtés avec de la colle et des vis, puis installez le poteau de poignée le long des lignes de marquage.

Maintenant, remplacez le deuxième montant, tout en insérant simultanément la poignée dans les trous borgnes. Visser les porte-tournevis.

Peignez la boîte de la couleur que votre enfant choisit.

Boîte en bois avec couvercle

L’ensemble d’outils requis diffère selon le passe-temps ou la profession, respectivement, et la structure interne de la boîte peut être différente. L’option suivante pour le transport d’outils convient à tout équipement, elle est solide et fiable..

Utilisez du bois clair pour le tiroir: pin, tilleul ou peuplier. L’épaisseur optimale des planches rabotées est de 12 mm, les plus minces sont plus difficiles à fixer et les épaisses augmenteront le poids de la structure.

Raccords requis:

1. Un stylo.
2. Coins – 8 pièces.
3. Loquet – 2 pièces.
4. Boucle – 2 pièces.

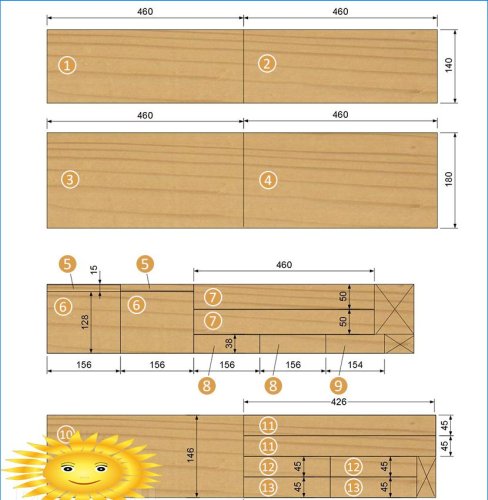

Marquer le bois selon les dessins et couper les flans.

Découpez des blancs pour la boîte

Table. Liste des pieces

Détails	Couper No.
Logement
Mur avant	1
Mur arrière	2
Bas	3
Rail de support	cinq
Paroi latérale	6
Casquette
Panneau de couverture	4
Longue planche	7
Planche courte	8
Plateau de transfert
Un stylo	neuf
Bas	Dix
Mur long	Onze
Mur court	12
Cloison	13

Assurez-vous que la coupe est correcte en pliant une boîte à partir des flans. Poncez toutes les pièces une par une avec du papier de grain 220 et marquez-les. Assemblez le fond et le couvercle de la boîte à l’aide de pinces, de pinces d’angle ou de supports de montage pour fixer les pièces. Enduire les deux surfaces de contact avec de la colle à bois.

Percez les trous pilotes sous les vis et le contre-alésage sous les capuchons, et après avoir fixé les pièces, essuyez l’excès de colle avec un chiffon.

Fixez les découpes du corps de la pièce de transfert. Replacez les cloisons en les vissant par les côtés et par le bas.

Vissez au milieu de la poignée de transport.

Installez des rails de support à l’intérieur du tiroir à une distance de 30 mm du haut.

Poncer les marques de crayon et les bavures autour des vis, éliminer la poussière de la surface.

Couvrir la boîte avec une couche de vernis polyuréthane, après séchage, enlever la sieste surélevée avec « zéro » et répéter la finition.

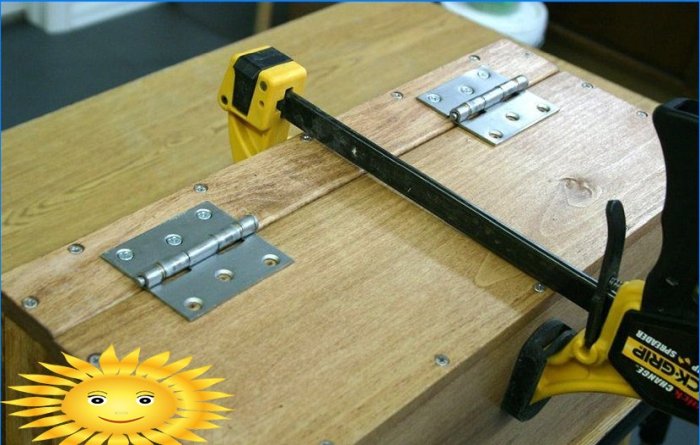

Alignez les charnières avec l’espace entre le corps et le couvercle du tiroir. Marquer et faire des avant-trous pour vis de 10 mm de profondeur, fixer les charnières.

Visser les moulures d’angle à l’aide de petites vis.

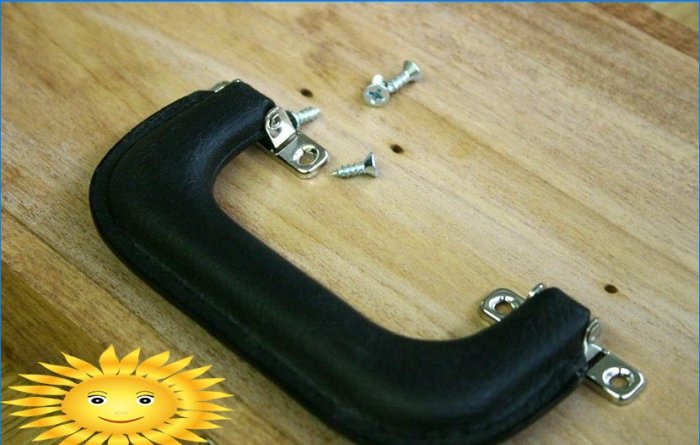

Placez la poignée et les loquets sur le couvercle.

Remplissez la boîte finie avec l’outil.

Si vous le souhaitez, placez des récipients avec des séparateurs ou des cassettes pour ranger les petits articles dans le grand compartiment du tiroir.

Si vous décidez d’ajouter des partitions à l’intérieur de la boîte, rendez-les amovibles afin de pouvoir modifier l’espace libre pour un nouvel outil.
