Qu’est-ce que l’irrigation goutte à goutte

Points d’article

• Historique de l’irrigation goutte à goutte
• Comment fonctionne le système d’irrigation goutte à goutte
• Système d’irrigation goutte à goutte – conception
• Sélection des éléments du système d’irrigation goutte à goutte
• Installation de la ligne d’égouttement
• Irrigation goutte à goutte DIY
• Irrigation goutte à goutte – avantages et inconvénients
• Avantages
• désavantages
• Comment faire fonctionner un système d’irrigation goutte à goutte

Dans cet article: Irrigation goutte à goutte – Histoire; système d’irrigation goutte à goutte; description et prix moyen des éléments du système; comment concevoir l’irrigation goutte à goutte; comment choisir les compte-gouttes et les bandes anti-goutte; procédure d’installation; construction d’irrigation goutte à goutte à partir de matériaux de rebut; caractéristiques d’irrigation goutte à goutte; fonctionnement du système d’irrigation goutte à goutte.

Ces dernières années, le problème de l’irrigation des plates-bandes est devenu particulièrement aigu – l’activité exceptionnellement élevée du soleil et le manque d’eau pour l’irrigation dans les réservoirs naturels violent les plans des résidents d’été. L’arrosage classique des paysages devient trop coûteux: les coûts de l’eau augmentent, avec eux, des mauvaises herbes absolument inutiles poussent. Pendant ce temps, la solution au problème de l’irrigation existe depuis longtemps – la technologie d’irrigation goutte à goutte a été développée et testée il y a environ 70 ans …

Historique de l’irrigation goutte à goutte

L’efficacité de cette méthode d’irrigation a été découverte tout à fait par accident – en 1955, l’ingénieur hydraulique israélien Simha Blass passa devant une haie verte et remarqua qu’un buisson était plus développé et plus grand que tous les autres. Il n’y avait aucune raison apparente à cela – l’irrigation quotidienne était effectuée par un système d’arrosage installé le long des espaces verts, entre les arrosages le sol semblait également sec.

Simha Blass (à droite) et Eric Johnston

L’ingénieur hydraulique a décidé de vérifier l’état du sol près du tronc de la brousse et, en creusant à la longueur de la pelle, en a découvert la raison – les gouttes d’eau du joint de tuyau qui fuyaient n’humidifiaient que légèrement la couche supérieure du sol, mais dans les profondeurs, le sol était beaucoup plus humidifié. Et la zone de sol humidifié a atteint le système racinaire de ce buisson uniquement. C’est Simha Blass qui, au cours d’autres expériences, a créé le premier système d’irrigation goutte à goutte..

Comment fonctionne le système d’irrigation goutte à goutte

Ses principaux éléments sont des compte-gouttes (émetteurs), un tuyau d’alimentation, des interrupteurs et un bloc maître..

Schéma du système d’irrigation goutte à goutte:
1 – pipeline de distribution; 2 – pipeline d’irrigation; 3 – compte-gouttes.

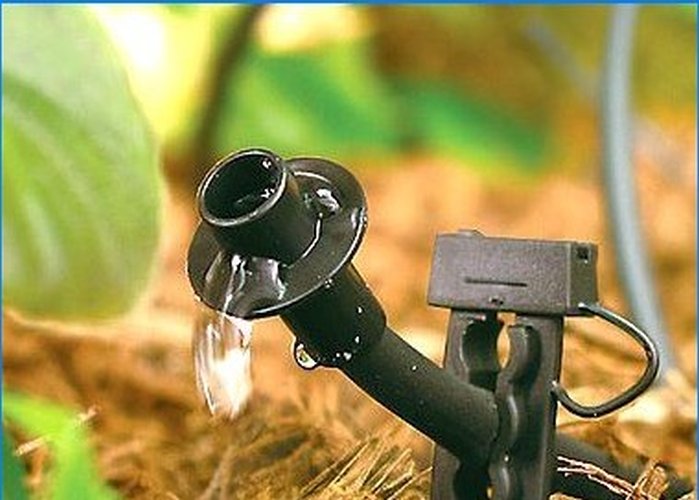

Un compte-gouttes (prix moyen – 10 roubles) est un appareil qui est coupé dans le tuyau d’alimentation à côté de chaque plante et fournit un certain volume d’eau aux racines des plantes par portions (goutte à goutte). De par leur conception, les compte-gouttes peuvent être pliables / non pliables, réglables (débit d’eau contrôlé) et non réglables, d’extrémité (montés à l’extrémité du tuyau (canalisation)) et droits (montés dans un trou spécialement conçu).

De plus, les compte-gouttes sont classés en:

• ordinaire et rémunéré. Leur deuxième type est capable de s’adapter à une augmentation / diminution de la pression dans une certaine plage et est destiné à un paysage complexe rempli de dénivelés – indépendamment des différences de hauteur, des compte-gouttes compensés fourniront aux plantes une certaine quantité d’eau;
• par le volume d’alimentation en eau (à partir de 1 l / h et plus);
• équipé et non équipé de système anti-drainage (CNL). Dans la première option, l’efficacité de l’irrigation par impulsion est plus élevée, car la probabilité de drainage et de remplissage non planifié est exclue;
• avec l’installation d’un distributeur de type araignée (prix moyen – 80 roubles) (il permet d’amener l’irrigation goutte à goutte à plusieurs points éloignés du tuyau d’alimentation à une certaine distance) et sans cette possibilité.

Le tuyau d’alimentation peut être un tube ou un ruban. Les tubes (prix moyen – 15 roubles / m courant) sont en pvc, diamètre 16-20 mm, paroi – 100 microns-2 mm, les compte-gouttes sont soit en hauteur (coupés), soit intégrés. Les lignes d’égouttement (rubans) (prix moyen – 10 roubles / m courant) sont également en polyéthylène, qui est enroulé dans un tube puis collé / soudé. Les plus grands fabricants de lignes d’égouttement produisent des lignes d’égouttement sans soudure. Les micropores à l’intérieur de ces lignes jouent le rôle d’une sorte de labyrinthe qui modifie le débit d’eau et y crée des turbulences, ce qui est nécessaire pour un dosage précis de l’irrigation. Les bandes anti-goutte sont équipées de goutteurs intégrés d’un pas de 100 mm et plus. L’épaisseur de paroi de la ligne d’égouttement est spécifiée par les fabricants en mils (1/1000 po) et commence à 5 mils (0,127 mm ou 127 microns), la plus grande épaisseur de paroi est de 15 mils (0,381 mm ou 381 microns).

Interrupteurs (robinets) (prix moyen – 35 roubles) – avec leur aide, l’eau est fournie à une certaine ligne d’égouttement.

Masterblock – un complexe composé d’une pompe et d’un filtre (le prix moyen d’un complexe pompe + filtre est de 4000 roubles). La tâche de la pompe du bloc maître est de réduire la pression de l’eau (si nécessaire) et de la fournir sous une pression ne dépassant pas 1,5 bar. Lors de l’utilisation d’un réservoir d’eau pour l’eau, un filtre est nécessaire (coût moyen – 700 roubles).

En plus des éléments décrits du système d’irrigation goutte à goutte, vous aurez besoin de tés (35 roubles / pièce) et de connecteurs (20 roubles / pièce), d’adaptateurs (50 roubles / pièce) et de raccords (150 roubles / pièce), fabriqués uniquement en plastique (la rouille obstruera les buses d’égouttement).

Système d’irrigation goutte à goutte – conception

La création d’un plan sur papier fait partie intégrante de toute conception, et nous allons commencer par elle. Il est nécessaire d’établir un schéma d’arrosage en dessinant des plates-bandes et d’autres plantes, tout en indiquant les tailles. Ensuite, un schéma d’installation d’irrigation goutte à goutte est prévu, le point de départ ici sera l’emplacement du conteneur avec de l’eau (source d’eau). À propos, si un récipient contenant de l’eau est utilisé, il doit être surélevé d’un ou deux mètres au-dessus du niveau du sol pour atteindre la pression d’eau requise dans le système. Indépendamment de la source d’eau et de sa qualité, un filtre à eau doit être installé entre celle-ci et le tuyau principal (principal).

Il est nécessaire de calculer le volume d’eau consommé par le futur système d’irrigation goutte à goutte en une heure. En moyenne, les compte-gouttes libèrent 5 à 7 litres d’eau dans le sol par heure (selon le modèle) – nous calculons le pas des compte-gouttes, leur nombre total et obtenons le volume d’eau requis. Par exemple: un ruban goutte à goutte de 100 m de long, avec un pas de compte-gouttes de 300 mm – il y aura 334 compte-gouttes au total. Le débit d’eau de chacun (conventionnellement) est de 5 litres par heure, respectivement, tous les compte-gouttes « égouttent » 1670 litres d’eau par heure, soit Une capacité de 200 litres ne suffit pas. Ici, soit diluez le système goutte à goutte avec deux zones d’irrigation, soit recherchez une source d’eau constante.

Le raccordement des tuyaux avec des compte-gouttes ou des bandes anti-goutte avec le tuyau principal est effectué à travers des robinets (vous ne pouvez pas vous passer de ruban adhésif), si nécessaire, pour étendre le système d’irrigation, des connecteurs et des tés y sont coupés. Permettez-moi de vous rappeler que tous les éléments du système d’irrigation goutte à goutte doivent être en plastique (pas en métal)! L’extrémité du tuyau principal, les extrémités des bandes anti-goutte et les tuyaux avec compte-gouttes devront être bouchés – soit avec des bouchons spéciaux, soit avec un élastique (éventuellement avec du fil). Si le relief de la zone d’irrigation a une certaine pente, les bandes d’égouttement et les tuyaux sont affichés sous la pente, les tuyaux principaux – uniquement horizontalement.

Les bandes d’égouttement et les tuyaux sont enterrés (jusqu’à 150 mm de profondeur), posés au sol ou suspendus au sol à l’aide de supports. Dans le premier cas, un tuyau goutte à goutte ou un ruban avec la plus grande épaisseur de paroi est nécessaire (ils devront résister aux racines des plantes), dans le reste, les murs, afin d’exclure complètement la prolifération d’eau, doivent être opaques.

Sélection des éléments du système d’irrigation goutte à goutte

Les principaux éléments «de travail» de l’irrigation goutte à goutte – les tubes et lignes goutte à goutte, les compte-gouttes et les distributeurs sont sélectionnés pour une culture végétale spécifique, ils ne sont pas universels!

Les distributeurs « Spider » sont pratiques pour les plantes vivaces cultivées en serre. Ils ne conviennent pas à la culture de légumes en plein champ – le pas entre les distributeurs ne doit pas être inférieur à un demi-mètre, par conséquent, un approvisionnement complet en plantes dans les lits avec de l’eau ne fonctionnera pas. De plus, les conduites d’eau principales de ces distributeurs ne peuvent être suspendues et les «araignées» elles-mêmes ne sont pas bon marché.

Pour la culture maraîchère, les lignes goutte à goutte sont parfaites, il vous suffit de choisir une certaine étape entre les compte-gouttes: cultures maraîchères avec une petite racine (carottes, oignons, etc.) – 200 mm; la plupart des cultures maraîchères – 300 mm; melons – 1000 mm. Lors de l’approfondissement de la ligne d’égouttement sous terre, il est préférable de choisir le type avec la plus grande épaisseur de paroi.

Le choix du modèle du compte-gouttes (émetteur) de la ligne d’égouttement est lié aux besoins d’arrosage des cultures maraîchères et à la vitesse à laquelle l’eau s’infiltre dans un sol donné.

Installation de la ligne d’égouttement

Il est beaucoup plus facile et plus pratique d’effectuer des travaux d’installation sur les plates-bandes formées avant la plantation proprement dite de légumes. Nous prenons en main le plan dessiné et procédons:

• nous posons le tuyau principal en pvc, nous le coupons selon le plan – des ciseaux spéciaux seront nécessaires, la coupe se fait strictement à travers le tuyau. Ensuite, vous devez laisser le tuyau sur le site – laissez-le reposer pendant plusieurs heures au soleil;
• marquez les trous avec un marqueur (feutre) – tous les points de montage doivent être sur la même ligne. Les trous sont percés avec une perceuse à bois, le diamètre de la perceuse pour la taille de l’adaptateur (dans la plage de 14 à 16 mm) – percez soigneusement, sinon la perceuse traversera le tuyau;
• collectez le tuyau principal à travers les raccords, connectez-le à l’alimentation en eau via le filtre. Les éléments du tuyau principal doivent être insérés dans les raccords jusqu’à ce qu’ils s’arrêtent – pour une meilleure étanchéité. Ne fermez pas les trous d’extrémité à ce stade de l’installation;
• la ligne de rinçage du tuyau principal (condition préalable!). Appliquez de l’eau sous pression pour éliminer les copeaux de plastique et les débris emprisonnés dans le tuyau lors du perçage des trous. Ensuite, bouchez les trous d’extrémité avec des chevilles en bois;
• installation de raccords pour bandes goutte à goutte. Insérez les joints dans les trous découpés, forcez les raccords à l’intérieur – cette procédure sera simplifiée en chauffant les trous avec un sèche-cheveux;
• installation de bandes goutte à goutte. Attention: il est interdit de faire glisser et étirer les bandes sur le sol! Connectez les rubans aux raccords (scellant la connexion avec du ruban adhésif), en vous assurant que le ruban est orienté vers le haut dans un «labyrinthe» (la zone «labyrinthe» est peinte avec une ou deux lignes parallèles et présente un petit espace visible sur toute la longueur du ruban goutte à goutte). Couvrez l’extrémité opposée avec des bouchons – pliez l’extrémité du ruban anti-goutte vers le raccord, fixez-le avec un anneau en caoutchouc (fil, ruban);
• tour d’essai. Faites couler de l’eau dans les tuyaux principaux, en les commutant alternativement et en vérifiant si l’eau coule. Vérifier l’uniformité et la profondeur de l’humidité du sol à chaque point d’irrigation, déterminer la fréquence d’irrigation.

Irrigation goutte à goutte DIY

Vous aurez besoin d’un réservoir d’eau de 100 à 200 litres, surélevé à un mètre du sol. S’il a un couvercle, des trous doivent y être faits; dans la version sans couvercle, le récipient est recouvert d’une gaze à deux couches (il est nécessaire que l’air y pénètre). Tout en bas, vous devez faire un trou dont le diamètre coïncide avec le diamètre du tuyau principal (d’irrigation). Un embout de robinet en plastique (ou un raccord pour deux tuyaux) du diamètre correspondant est installé dans le trou réalisé et le tuyau principal y est attaché – fixation par une pince. Sceller la sortie du tuyau avec un bouchon en bois..

Le tuyau principal est tendu sur les rangées de lits, il doit être surélevé de 150 à 200 mm au-dessus du sol – un fil est tiré sur les poteaux auxquels il est attaché. Un trou est fait dans le tuyau au-dessus de chaque plante (utilisez un clou d 2 mm, en le tenant avec une pince), dans lequel un morceau de fil est inséré – avec son aide, des gouttelettes d’eau seront dirigées vers les racines de la plante.

Le principal problème avec un tel système d’irrigation goutte à goutte est le colmatage des ouvertures de sortie. Ils peuvent être nettoyés à l’aide des guide-fils ou en soufflant le tuyau (en enlevant les guides).

Irrigation goutte à goutte – avantages et inconvénients

Avantages

• obtenir des rendements élevés. Le sol n’est pas gorgé d’eau, ce qui permet aux racines des plantes de «respirer» sans entrave et de développer le système racinaire. Les racines des plantes irriguées par la méthode goutte à goutte capturent activement la zone d’humidité en forme de cône, développant des poils racinaires et absorbant intensivement les nutriments avec l’eau;
• nutrition des plantes. Les engrais se dissolvent dans l’eau pour l’irrigation et vont exactement aux racines, augmentant ainsi l’efficacité de la fertilisation. Dans les climats arides, il n’y a pas de meilleur moyen de fertiliser les plantations;
• par rapport à l’arrosage, les feuilles des plantes cultivées ne sont pas humidifiées avec une irrigation goutte à goutte, ce qui réduit le risque de maladies, il n’y a pas de rinçage des fongicides et des insecticides du feuillage;
• les zones sèches entre les rangées de plantes permettent une récolte, une pulvérisation et un travail du sol faciles. L’irrigation goutte à goutte des plantes plantées sur les pentes et les zones topographiquement difficiles ne provoque pas d’érosion du sol;
• économies d’eau tangibles. Arroser uniquement la zone racinaire, qui ne dépassera pas 60% de la superficie totale du site, évaporation minimale de l’eau.
• réduction des coûts physiques. Un système d’irrigation goutte à goutte correctement conçu agit indépendamment. Tout ce qui est nécessaire pour cela est une source d’eau permanente (réapprovisionnée).

désavantages

• colmatage périodique des compte-gouttes avec des sels et des impuretés contenus dans l’eau. L’eau doit être défendue et filtrée;
• de temps en temps, il devient nécessaire d’ajuster le débit d’eau de chacun des compte-gouttes;
• à l’extérieur, les bandes d’égouttement et les tuyaux (tubes) peuvent être endommagés par les insectes, les rongeurs et les oiseaux – un certain nombre de mesures sont nécessaires pour contrer cette menace.

En termes de caractéristiques de qualité, l’irrigation goutte à goutte est la deuxième après l’aéroponie.

Comment faire fonctionner un système d’irrigation goutte à goutte

Le principal problème pour les jardiniers avec ce système d’irrigation est l’obstruction des goutteurs et des tuyaux. Vous pouvez déterminer le blocage par l’absence de point humide sous un / plusieurs compte-gouttes (le diamètre du point avec un travail de haute qualité est de 300 à 400 mm). Si un compte-gouttes est défectueux, il doit être remplacé.

La cause du blocage peut être mécanique, biologique ou chimique. Dès le premier – colmatage avec du limon, du sable, etc. – les filtres vont se battre, ils doivent être nettoyés une fois par mois (la fréquence exacte dépend du degré de contamination de l’eau d’irrigation). Pour éliminer les causes de contamination biologique (algues vertes, plaque et mucus), un rinçage à l’eau claire sous pression et une chloration aideront. L’encrassement chimique est causé par la dureté de l’eau et la fertigation (l’introduction d’engrais dans l’eau pour l’irrigation) – des additifs acides aideront, en maintenant le pH entre 5 et 7. Il est recommandé d’utiliser des additifs approuvés par le fabricant de ce système goutte à goutte..

Lors des travaux sur les lits, la ligne d’égouttement peut être endommagée par un outil de jardin – il est nécessaire de la couper perpendiculairement et de la reconnecter à l’aide d’un connecteur bidirectionnel (après, n’oubliez pas de rincer cette zone à l’eau).

Après la récolte à l’automne, vous devez rincer et démonter complètement le système d’irrigation, en éliminant l’eau. Les bandes d’égouttement séchées et les tuyaux (tuyaux) sont stockés dans les locaux techniques.
